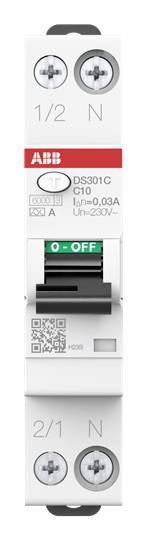

ABB 2CSR255163R1104 Aardlekschakelaar/zekeringautomaat 1-fasig 10 A 0.03 A
Soortnaam
Aardlekschakelaar/zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
C
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
10 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Aardlekschakelaar/zekeringautomaat
- Aantal polen
2
- Uitschakelkarakteristiek
C
- Meting differentiaal stroom
0.03 A
- Inhoud
1 stuk(s)
- Nominale stroom
10 A
- Nominale stroom (afgerond)
10 A
- Uitvoering
1-fasig
- Uitschakelvermogen
6 kA
AC
17.6 mm
10 A
240 V
C
500 V
0.03 A
A
3
3
2
1
1.5 W
50 Hz
IP20
1
TRUE
6 kA
1.5-16 mm²
1.5-10 mm²
FALSE
FALSE
1
FALSE
4
6 kA
Undelayed
6 kA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3118956 ABB 2CSR255163R1104 Aardlekschakelaar/zekeringautomaat 1-fasig 10 A 0.03 A
Omschrijving
ABB Stotz S&J FI/LS-Schalter DS301C C10 A30#R1104
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Schalter 6kA,1P+NTyp:DS301C C10 A30#R1104Polzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsspannung:240 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsstrom:10 ABemessungsfehlerstrom:0,03 AFehlerstrom-Typ:AEnergiebegrenzungsklasse:3Verlustleistung:1,5 WBemessungsabschaltvermögen nach EN 61009:6 kABemessungsabschaltvermögen nach IEC 60947-2:6 kABemessungsschaltvermögen Icn nach EN 61009-1:6 kAAbschaltcharakteristik:unverzögertSpannungsart:ACFrequenz:50/60 HzAuslösecharakteristik:CMitschaltender Neutralleiter:jaMit Verriegelungsvorrichtung:neinÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:1Einbautiefe:17,6 mmUnterputzmontage:neinFehlauslöseschutz:neinSchutzart (IP):IP20Anschließbarer Leiterquerschnitt eindrähtig:1,5..16 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..16 mm²
ABB Stotz S&J FI/LS-Schalter DS301C C10 A30#R1104: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend. EAN: 8012542361053
Geliefert wird: ABB Stotz S&J FI/LS-Schalter 6kA,1P+N DS301C C10 A30#R1104, Verpackungseinheit: 1 Stk., EAN: 8012542361053
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Schalter 6kA,1P+NTyp:DS301C C10 A30#R1104Polzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsspannung:240 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsstrom:10 ABemessungsfehlerstrom:0,03 AFehlerstrom-Typ:AEnergiebegrenzungsklasse:3Verlustleistung:1,5 WBemessungsabschaltvermögen nach EN 61009:6 kABemessungsabschaltvermögen nach IEC 60947-2:6 kABemessungsschaltvermögen Icn nach EN 61009-1:6 kAAbschaltcharakteristik:unverzögertSpannungsart:ACFrequenz:50/60 HzAuslösecharakteristik:CMitschaltender Neutralleiter:jaMit Verriegelungsvorrichtung:neinÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:1Einbautiefe:17,6 mmUnterputzmontage:neinFehlauslöseschutz:neinSchutzart (IP):IP20Anschließbarer Leiterquerschnitt eindrähtig:1,5..16 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..16 mm²
ABB Stotz S&J FI/LS-Schalter DS301C C10 A30#R1104: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend. EAN: 8012542361053
Geliefert wird: ABB Stotz S&J FI/LS-Schalter 6kA,1P+N DS301C C10 A30#R1104, Verpackungseinheit: 1 Stk., EAN: 8012542361053
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
