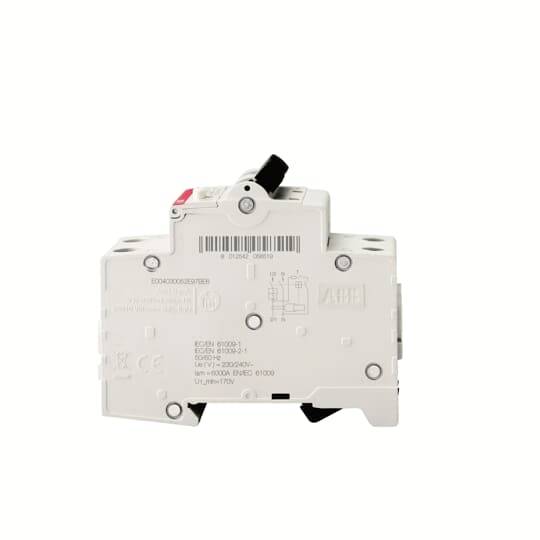

ABB 2CSR255180R0137 Aardlekschakelaar/zekeringautomaat 1-fasig 13 A 0.03 A
Soortnaam
Aardlekschakelaar/zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
K
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
13 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Aardlekschakelaar/zekeringautomaat
- Aantal polen
2
- Uitschakelkarakteristiek
K
- Meting differentiaal stroom
0.03 A
- Inhoud
1 stuk(s)
- Nominale stroom
13 A
- Nominale stroom (afgerond)
13 A
- Uitvoering
1-fasig
- Uitschakelvermogen
6 kA
AC
69 mm
13 A
240 V
K
500 V
0.01 A
A
3
3
2
2
50/60 Hz
IP20
1
TRUE
10 kA
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
6 kA
Undelayed
6 kA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3118975 ABB 2CSR255180R0137 Aardlekschakelaar/zekeringautomaat 1-fasig 13 A 0.03 A
Omschrijving
ABB Stotz S&J FI/LS-Schalter DS201A-K13/0,01
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Schalter 6kA, 1p+NTyp:DS201A-K13/0,01Polzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsspannung:240 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsstrom:13 ABemessungsfehlerstrom:0,01 AFehlerstrom-Typ:AEnergiebegrenzungsklasse:3Verlustleistung:3,5 WBemessungsabschaltvermögen nach EN 61009:6 kABemessungsabschaltvermögen nach IEC 60947-2:10 kABemessungsschaltvermögen Icn nach EN 61009-1:6 kAAbschaltcharakteristik:unverzögertStoßstromfestigkeit:0 kASpannungsart:ACFrequenz:50/60 HzAuslösecharakteristik:KMitschaltender Neutralleiter:jaMit Verriegelungsvorrichtung:neinÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:2Einbautiefe:69 mmUnterputzmontage:neinFehlauslöseschutz:neinSchutzart (IP):IP20Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..16 mm²
ABB Stotz S&J FI/LS-Schalter DS201A-K13/0,01: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend. EAN: 8012542061717
Geliefert wird: ABB Stotz S&J FI/LS-Schalter 6kA, 1p+N DS201A-K13/0,01, Verpackungseinheit: 1 Stk., EAN: 8012542061717
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Schalter 6kA, 1p+NTyp:DS201A-K13/0,01Polzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsspannung:240 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsstrom:13 ABemessungsfehlerstrom:0,01 AFehlerstrom-Typ:AEnergiebegrenzungsklasse:3Verlustleistung:3,5 WBemessungsabschaltvermögen nach EN 61009:6 kABemessungsabschaltvermögen nach IEC 60947-2:10 kABemessungsschaltvermögen Icn nach EN 61009-1:6 kAAbschaltcharakteristik:unverzögertStoßstromfestigkeit:0 kASpannungsart:ACFrequenz:50/60 HzAuslösecharakteristik:KMitschaltender Neutralleiter:jaMit Verriegelungsvorrichtung:neinÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:2Einbautiefe:69 mmUnterputzmontage:neinFehlauslöseschutz:neinSchutzart (IP):IP20Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..16 mm²
ABB Stotz S&J FI/LS-Schalter DS201A-K13/0,01: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend. EAN: 8012542061717
Geliefert wird: ABB Stotz S&J FI/LS-Schalter 6kA, 1p+N DS201A-K13/0,01, Verpackungseinheit: 1 Stk., EAN: 8012542061717
