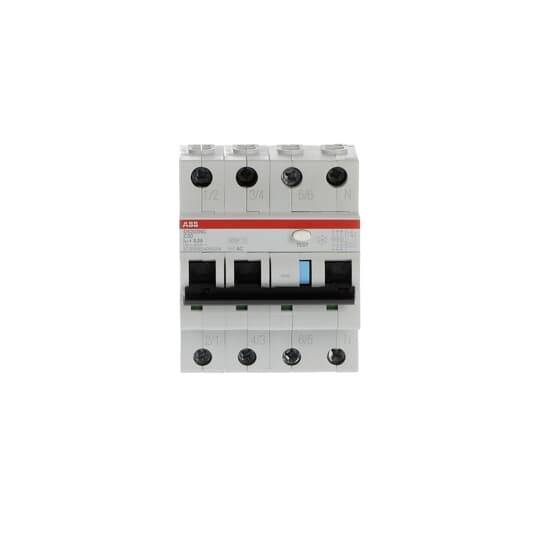

ABB 2CSR256140R3204 Aardlekschakelaar/zekeringautomaat 3-fasig 20 A 0.03 A
Soortnaam
Aardlekschakelaar/zekeringautomaat
Aantal polen
4
Uitschakelkarakteristiek
C
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
20 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Aardlekschakelaar/zekeringautomaat
- Aantal polen
4
- Uitschakelkarakteristiek
C
- Meting differentiaal stroom
0.03 A
- Kleur (specifiek)
Grijs
- Inhoud
1 stuk(s)
- Nominale stroom
20 A
- Nominale stroom (afgerond)
20 A
- Uitvoering
3-fasig
- Uitschakelvermogen
10 kA
AC
73 mm
20 A
400 V
C
500 V
0.3 A
A
3
3
2
4
11.8 W
50/60 Hz
IP2X
3
TRUE
10 kA
25-25 mm²
1-25 mm²
TRUE
-25-55 °C
FALSE
4
FALSE
4
6 kA
Undelayed
6 kA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3119139 ABB 2CSR256140R3204 Aardlekschakelaar/zekeringautomaat 3-fasig 20 A 0.03 A
Omschrijving
Specificaties:
Type: Aardlekautomaat
Aantal polen: 3P + N
Uitschakelkarakteristiek: C
Nom. stroom: 20,00 (A)
Technische gegevens:
Aantal polen (totaal): 4
Aantal beveiligde polen: 3
Nom. (meet)spanning: 400 V (Volt)
Nom. isolatiespanning Ui: 500 V (Volt)
Nom. stoothoudspanning (Uimp): 4 kV (Kilovolt)
Nom. (meet)stroom: 20 A (Ampère)
Nom. foutstroom: 0,3000 A (Ampère)
Type lekstroom: A
Energiebegrenzingsklasse: 3
Nom. afschakelvermogen volgens EN 61009: 6 kA (Kiloampère)
Nom. afschakelvermogen IEC 60947-2: 10 kA (Kiloampère)
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1: 6 kA (Kiloampère)
Afschakelkarakteristiek: Onvertraagd
Spanningstype: AC
Frequentie: 50/60 Hz
Uitschakelkarakteristiek: C
Meeschakelende nul: Ja
Met vergrendelingsvoorziening: Ja
Overspanningscategorie: 3
Vervuilingsgraad: 2
Omgevingstemperatuur tijdens bedrijf: -25 - 55 °C (Graden Celsius)
Breedte in module-eenheden: 4
Inbouwdiepte: 69 mm (Millimeter)
Inbouwmontage (stucwerk): Nee
High-immunity uitvoering: Nee
Beschermingsgraad (IP): IP2X
Aansluitbare geleiderdoorsnede eendraads: 25 - 25 mm² (Vierkante millimeter)
Aansluitbare geleiderdoorsnede meerdraads: 25 - 25 mm² (Vierkante millimeter)
Type: Aardlekautomaat
Aantal polen: 3P + N
Uitschakelkarakteristiek: C
Nom. stroom: 20,00 (A)
Technische gegevens:
Aantal polen (totaal): 4
Aantal beveiligde polen: 3
Nom. (meet)spanning: 400 V (Volt)
Nom. isolatiespanning Ui: 500 V (Volt)
Nom. stoothoudspanning (Uimp): 4 kV (Kilovolt)
Nom. (meet)stroom: 20 A (Ampère)
Nom. foutstroom: 0,3000 A (Ampère)
Type lekstroom: A
Energiebegrenzingsklasse: 3
Nom. afschakelvermogen volgens EN 61009: 6 kA (Kiloampère)
Nom. afschakelvermogen IEC 60947-2: 10 kA (Kiloampère)
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1: 6 kA (Kiloampère)
Afschakelkarakteristiek: Onvertraagd
Spanningstype: AC
Frequentie: 50/60 Hz
Uitschakelkarakteristiek: C
Meeschakelende nul: Ja
Met vergrendelingsvoorziening: Ja
Overspanningscategorie: 3
Vervuilingsgraad: 2
Omgevingstemperatuur tijdens bedrijf: -25 - 55 °C (Graden Celsius)
Breedte in module-eenheden: 4
Inbouwdiepte: 69 mm (Millimeter)
Inbouwmontage (stucwerk): Nee
High-immunity uitvoering: Nee
Beschermingsgraad (IP): IP2X
Aansluitbare geleiderdoorsnede eendraads: 25 - 25 mm² (Vierkante millimeter)
Aansluitbare geleiderdoorsnede meerdraads: 25 - 25 mm² (Vierkante millimeter)
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
