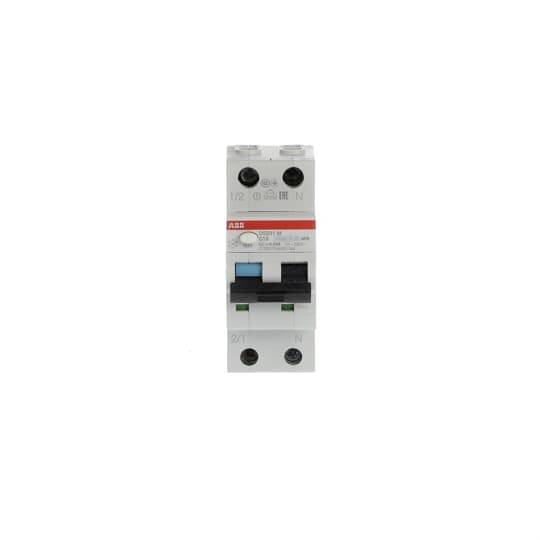

ABB 2CSR275480R1164 Aardlekschakelaar/zekeringautomaat 1-fasig 16 A 0.03 A
Soortnaam
Aardlekschakelaar/zekeringautomaat
Aantal polen
2
Uitschakelkarakteristiek
C
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
16 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Aardlekschakelaar/zekeringautomaat
- Aantal polen
2
- Uitschakelkarakteristiek
C
- Meting differentiaal stroom
0.03 A
- Inhoud
1 stuk(s)
- Nominale stroom
16 A
- Nominale stroom (afgerond)
16 A
- Uitvoering
1-fasig
- Uitschakelvermogen
10 kA
AC
69 mm
16 A
240 V
C
500 V
0.03 A
Other
3 kA
3
3
2
2
50/60 Hz
IP20
1
TRUE
15 kA
FALSE
-25-55 °C
FALSE
2
FALSE
10 kA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3119234 ABB 2CSR275480R1164 Aardlekschakelaar/zekeringautomaat 1-fasig 16 A 0.03 A
Omschrijving
ABB Stotz S&J FI/LS-Schalter DS201MA-C16/0,03AP-R
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Schalter 10kA, 1p+NTyp:DS201MA-C16/0,03AP-RPolzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsspannung:240 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsstrom:16 ABemessungsfehlerstrom:0,02999999 AFehlerstrom-Typ:AEnergiebegrenzungsklasse:3Verlustleistung:4,5 WBemessungsabschaltvermögen nach EN 61009:10 kABemessungsabschaltvermögen nach IEC 60947-2:15 kABemessungsschaltvermögen Icn nach EN 61009-1:10 kAAbschaltcharakteristik:unverzögertStoßstromfestigkeit:3 kASpannungsart:ACFrequenz:50/60 HzAuslösecharakteristik:CMitschaltender Neutralleiter:jaMit Verriegelungsvorrichtung:neinÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:2Einbautiefe:69 mmUnterputzmontage:neinFehlauslöseschutz:neinSchutzart (IP):IP20Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..16 mm²
ABB Stotz S&J FI/LS-Schalter DS201MA-C16/0,03AP-R: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend. EAN: 8012542568315
Geliefert wird: ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C16/0,03AP-R, Verpackungseinheit: 1 Stk., EAN: 8012542568315
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Schalter 10kA, 1p+NTyp:DS201MA-C16/0,03AP-RPolzahl (gesamt):2Anzahl der abgesicherten Pole:1Bemessungsspannung:240 VBemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVBemessungsstrom:16 ABemessungsfehlerstrom:0,02999999 AFehlerstrom-Typ:AEnergiebegrenzungsklasse:3Verlustleistung:4,5 WBemessungsabschaltvermögen nach EN 61009:10 kABemessungsabschaltvermögen nach IEC 60947-2:15 kABemessungsschaltvermögen Icn nach EN 61009-1:10 kAAbschaltcharakteristik:unverzögertStoßstromfestigkeit:3 kASpannungsart:ACFrequenz:50/60 HzAuslösecharakteristik:CMitschaltender Neutralleiter:jaMit Verriegelungsvorrichtung:neinÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:2Einbautiefe:69 mmUnterputzmontage:neinFehlauslöseschutz:neinSchutzart (IP):IP20Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..16 mm²
ABB Stotz S&J FI/LS-Schalter DS201MA-C16/0,03AP-R: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis
zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MA Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend. EAN: 8012542568315
Geliefert wird: ABB Stotz S&J FI/LS-Schalter 10kA, 1p+N DS201MA-C16/0,03AP-R, Verpackungseinheit: 1 Stk., EAN: 8012542568315
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
