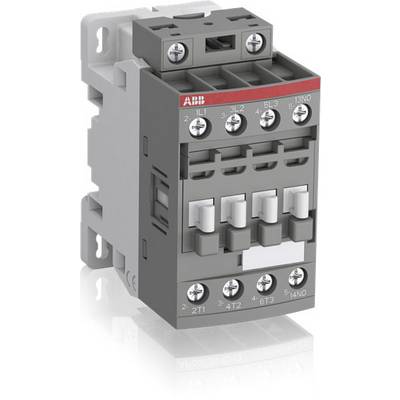

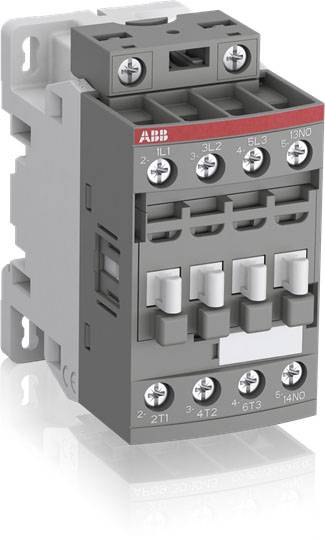

ABB AF09Z-30-10-21 Schakelaar 1x NO, 4x NO 4000 W 24 V 9 A met overspanningsbescherming Piece 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Schakelaar
Aantal polen
3-polig
Nominale spanning
24 V
Belastingsstroom
9 A
Vermogen
4000 W
Datasheet (PDF)
Aantal
Totaal (€ 44,62 / Stuk)
€ 47,93
-7 %
€ 44,62
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
Piece
- Soortnaam
Schakelaar
- Type
AF09Z-30-10-21
- Aantal polen
3-polig
1x NO
4x NO
- Type hulpcontact
1x NO
- Nominale spanning
24 V
- Regelspanning (min.)
20 V/DC
- Regelspanning (max.)
60 V/AC
- Stuurspanningsbereik
20 - 60 V/AC
- Schakelspanning (max.)
690 V/AC
- Max. schakelvermogen
4000 W
- Continu stroom (max.)
25 A
- Belastingsstroom
9 A
4000 W
- Bijzonderheden
met overspanningsbescherming
- Aansluiting
Schroeven
- Breedte
45 mm
- Hoogte
86 mm
- Diepte
77 mm
- Afm.
(b x h x d) 45 x 86 x 77 mm
- Inhoud
1 stuk(s)
45
86 mm
77 mm
FALSE
4 kW
3
0
1
0
9 A
25 A
24-60 V
24-60 V
20-60 V
Screw connection
690-690 V
690-690 V
AC/DC
1.491
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2317572 ABB AF09Z-30-10-21 Schakelaar 1x NO, 4x NO 4000 W 24 V 9 A met overspanningsbescherming Piece 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2317572 ABB AF09Z-30-10-21 Schakelaar 1x NO, 4x NO 4000 W 24 V 9 A met overspanningsbescherming Piece 1 stuk(s)
Omschrijving
De 3-polige contactors AF09Z zijn ontworpen voor het schakelen van stroomkringen met motoren, licht inductieve of niet-inductieve belastingen. Ze hebben een elektronische spoelinterface die een zeer brede stuurspanning kan realiseren. Hierdoor kunnen ook grote schommelingen in de stuurspanning worden opgevangen. De contactors met spoelcode -21 maken directe aansturing door ≥ 24V DC 500 mA PLC-uitgangen mogelijk en hebben daarbij een zeer laag houdvermogen van slechts 1,7 W nodig. AFZ-contactors kunnen korte spanningsonderbrekingen en spanningsafval (volgens SEMI F47-0706) weerstaan. Alle geïntegreerde of achteraf gemonteerde hulpopenercontacten zijn als Mirrorcontacten conform IEC60947-5-1 bijlage L uitgevoerd. Bovendien hebben ze een ingebouwde overspanningsbeveiliging en hebben ze geen extra blusonderdelen nodig. Andere accessoires, zoals tijdschakels, draadhulpmiddelen en vergrendelingsmechanismen, vullen het assortiment aan.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
