Name: Arducam Cameramodule MBS-SES-185-25
Brand: Arducam
SKU: 3205042
Availability: BackOrder

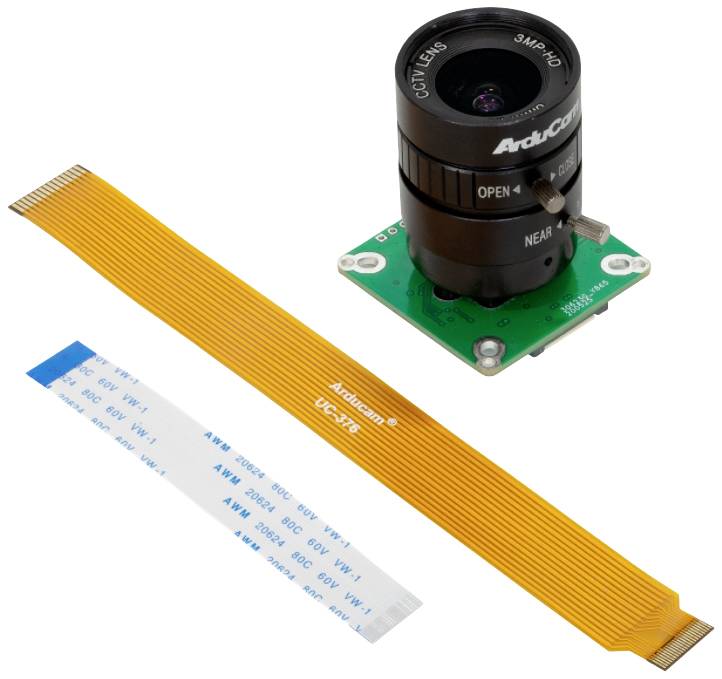

'Camera met lens en oranje platte kabel. Opschrift op de camera: "ArduCam 3MP HDR" met focusindicator.'

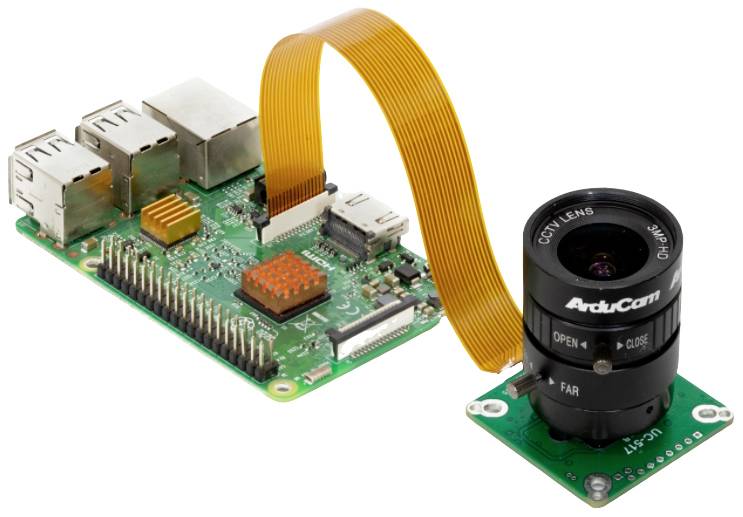

Een microcomputer met meerdere aansluitingen is via een platte kabel verbonden met een camera.

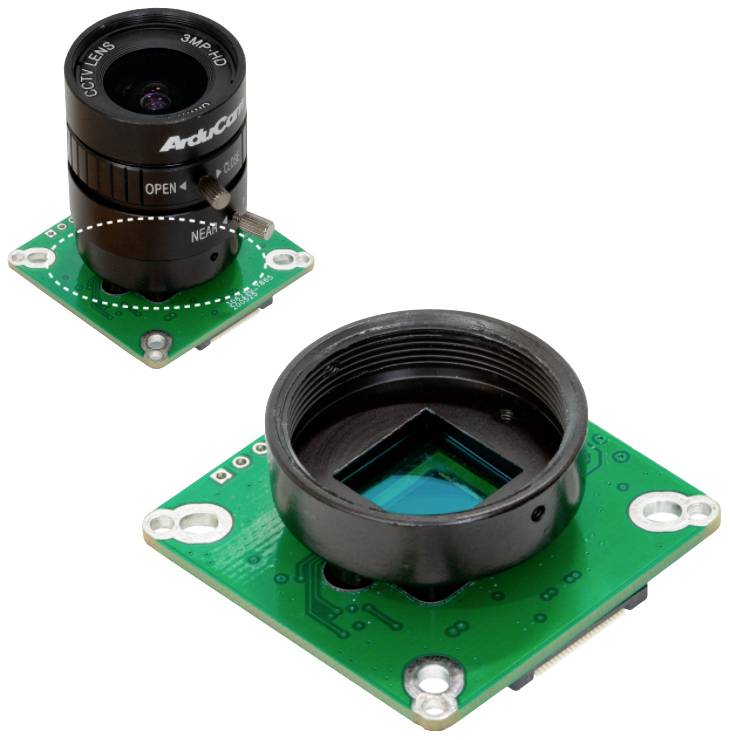

Elektronische module met lens en sensor op een groene printplaat. Geschikt voor camera-installaties of ontwikkeling van optische sensoren.

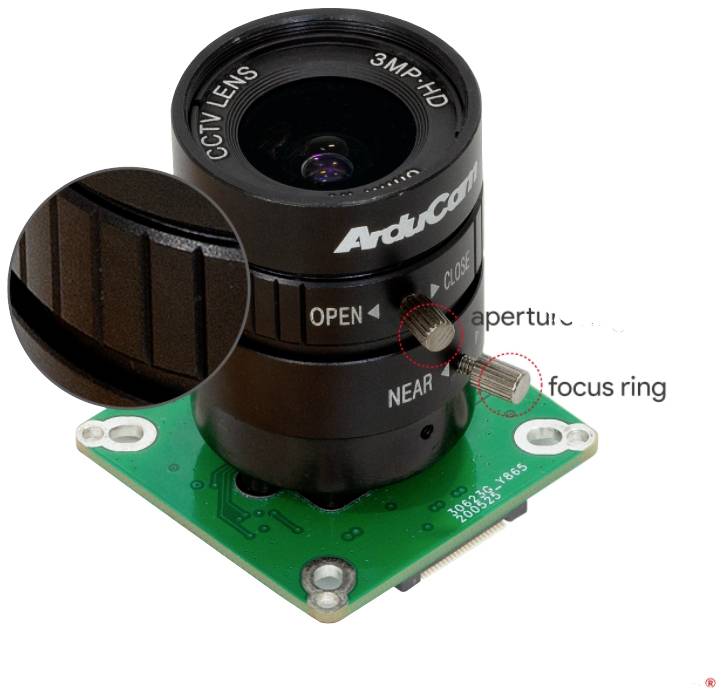

Close-up van een zwart CCTV-objectief op een groene printplaat. Markeringen tonen de positie van de diafragma en scherpstelring.

1/4

EAN:

Fabrikantnummer:

Artikelnummer:

Totaal (€ 189,99 / Stuk)

€ 189,99

incl. btw

Gratis verzending*

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Camera:
Sensor: IMX477P
Optisch formaat: 1/2,3" (diagonaal 7,857mm)
Resolutie: 4056(H) x 3040(V) 12.3MP
Pixelgrootte: 1,55um x 1,55um
IR-gevoeligheid: Zichtbaar licht
Interface: 4-sporen MIPI CSI-2
Standaard objectieffitting: CS-mount
Beeldsnelheid: (Afhankelijk van het doelplatform, maximale beeldfrequentie kan beperkt zijn) volledige resolutie@60 fps (normaal), 4K2K@60 fps, 1080p@240 fps volledige resolutie@40 fps (12-bits normaal) volledige resolutie@30 fps (DOL-HDR, 2 beelden)
Lens:
Formaat: 1/2,3 inch
Brandpuntsafstand: 6mm
Diafragma (F): Max. F1.2
Gezichtsveld (FOV): 65° (H)
Fitting: CS-mount
Brandpuntsafstand achter: 7.53 mm
MOD: 0,2 m.
Afmetingen: Ø 30 × 31 mm
Gewicht: 53 g
Cameraboard:
Grootte printplaat: 38 mm × 38 mm
Afstand tussen de gaten: Compatibel met 29 mm, 30 mm, 34 mm
Piekstroom: 300 mA

Soortnaam: Cameramodule

: 38 mm

Breedte: 38 mm

Fabrikantnr.: MBS-SES-185-25

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3205042 Arducam Cameramodule MBS-SES-185-25

Omschrijving

Het ArduCAM-team heeft een aantal cameramodules voor de Raspberry Pi uitgebracht, waaronder 5MP- en 8MP-modules. Ze zijn volledig compatibel met de officiële versie en worden onderverdeeld in standaard versie, geoptimaliseerde optische versie, miniatuur spionagecamera versie, noir versie, gemotoriseerde IR-cut versie en Programmable Motorized Focus camera versie. Deze cameramodules ondersteunen alle Raspberry Pi-modellen en hebben een 15-naar-22-pins kabel of een adapter nodig om met de Pi Zero te werken. De officiële Pi HQ-camera is slechts in één model verkrijgbaar. Deze wordt niet met een lens geleverd en het is ook niet eenvoudig voor de gebruikers om een behuizing te vinden. Om deze problemen op te lossen, heeft Arducam deze cameramodule uitgebracht, een aangepaste IMX477-cameraprintplaat met drie gaten en een 6mm CS-lens. En u kunt de 3D-bestanden downloaden om uw behuizing af te drukken zoals u dat wilt. Deze cameramodule ondersteunt alle Raspberry Pi en PC/laptop (MIPI-adapterboard en USB-camera-shield, niet meegeleverd).

BELANGRIJKE OPMERKING OVER DE IMX477 MIPI LANES
de IMX477-cameramodule ondersteunt 4 lanes in de hardware, maar de 4-Lane-cameradriver vereist extra aanpassingen.

Standaard Raspberry Pi en Jetson Nano/Xavier NX kunnen fysiek geen 4-Lane-verbinding ondersteunen (beide hebben slechts 2-Lane CSI-aansluitingen). Alleen de Raspberry Pi Compute module en enkele Jetson carrier boards van derden beschikken over 4-Lane hardware-ondersteuning. Dit is dus geen algemene noodzaak. Voor een 4-Lane-verbinding zijn naast de fysieke 4-Lane-aansluiting extra werkzaamheden nodig, met name cameradrivers. En de drivers zijn door de prestaties van het platform zelf beperkt. 4-Lane kan bijvoorbeeld geen 4k-video op de Raspberry Pi vrijgeven, omdat de VideoCore dit momenteel niet ondersteunt. Ook de Jetson Nano is tot op zekere hoogte beperkt door de coderingsmogelijkheden. U moet ervoor zorgen dat u het echt nodig hebt.

De teksten voor dit artikel zijn automatisch vertaald.
