Name: Arducam Cameramodule MBS-SES-198-01
Brand: Arducam
SKU: 3205057
Availability: BackOrder

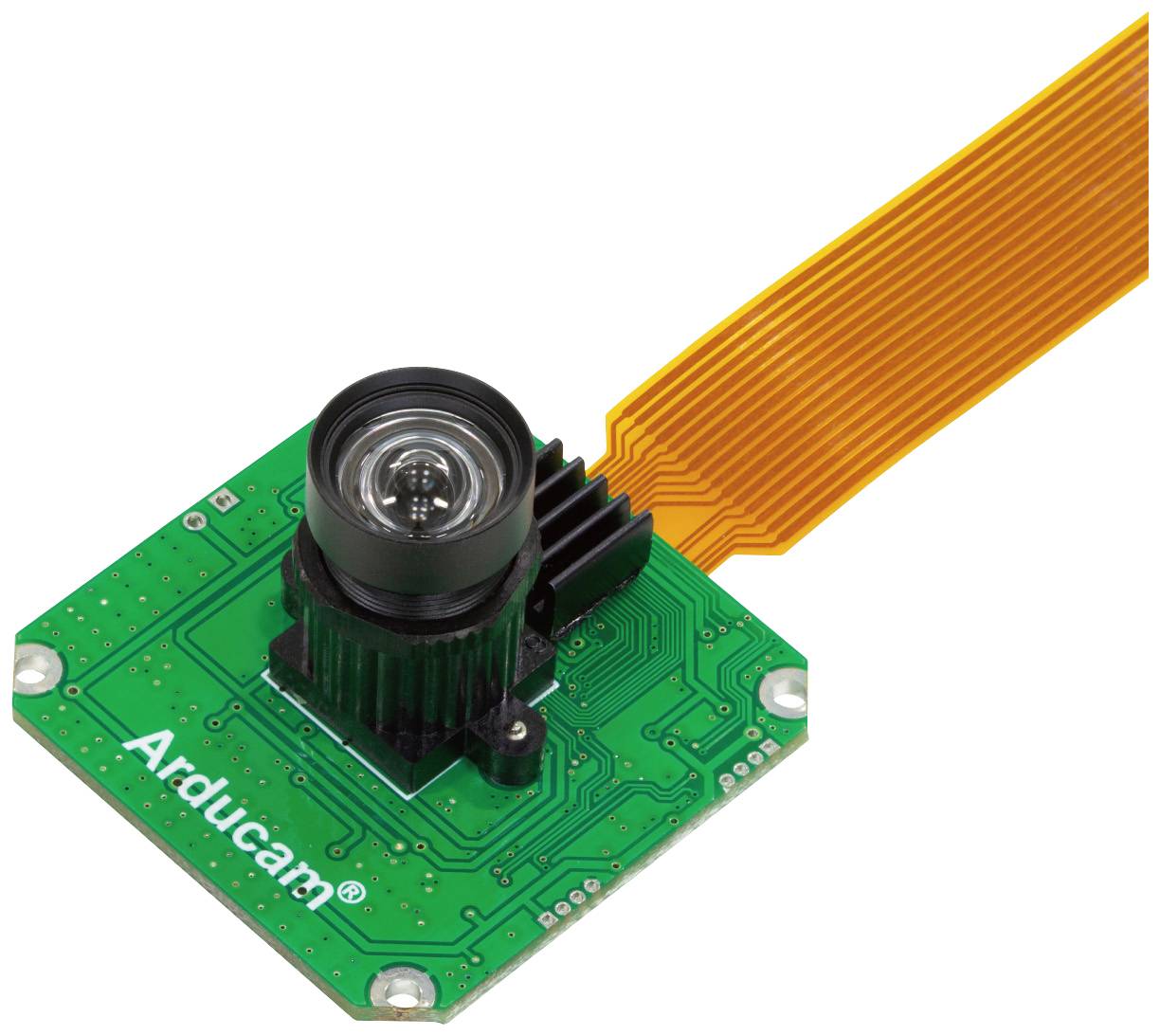

Een groene Arducam-cameraplaat met aangesloten platte kabel.

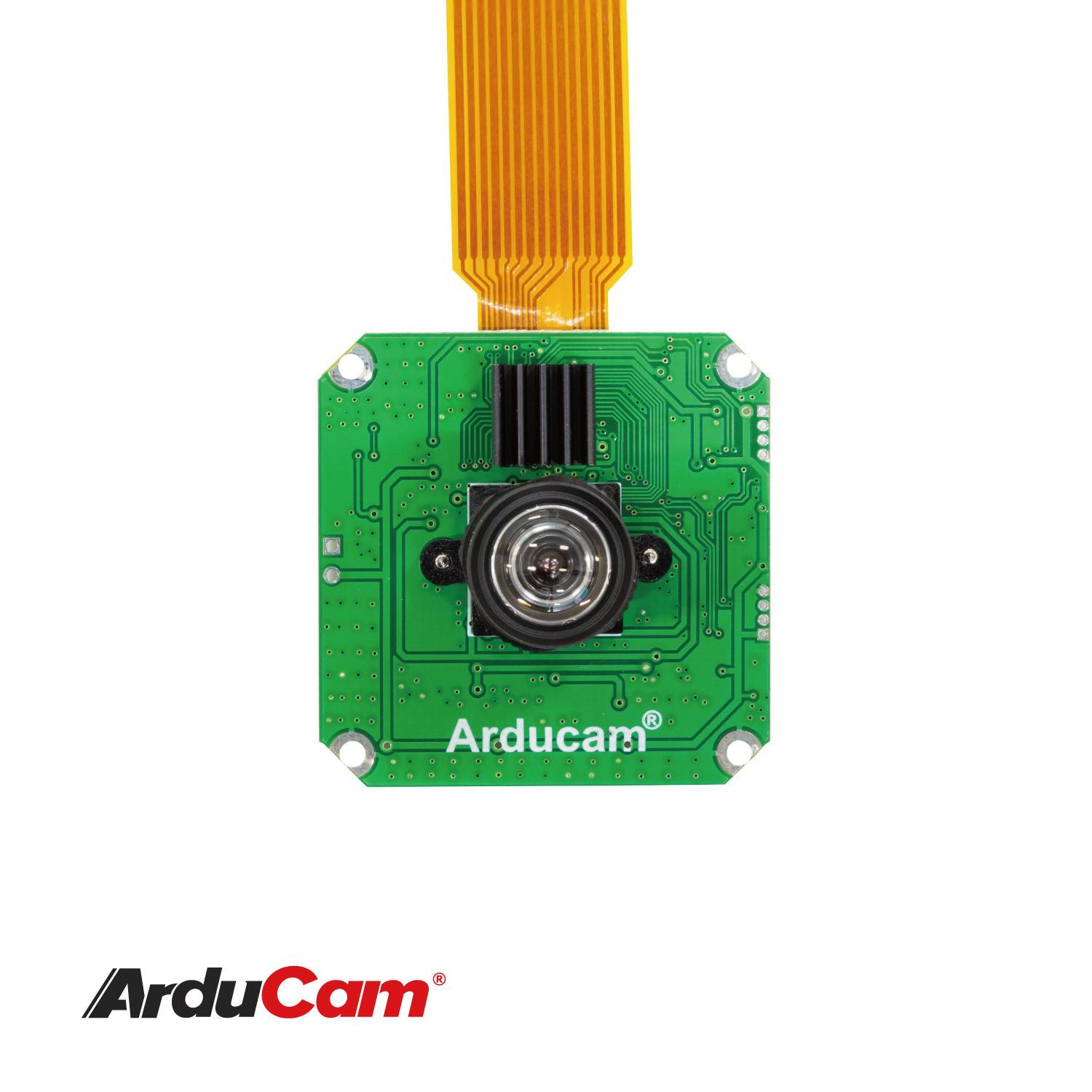

Een groene ArduCam-module met lens en een geel plat lint. De merknaam 'Arducam' staat onderaan gedrukt.

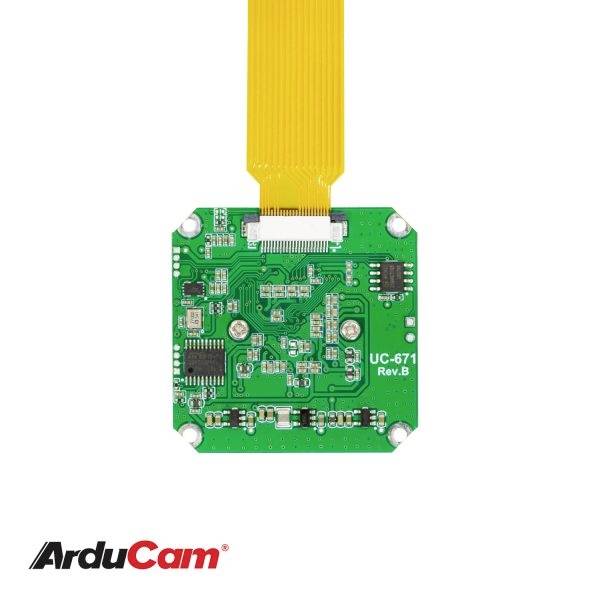

Groene elektronische printplaat met geel plat lint voor camera's. Merklogo "ArduCam" zichtbaar linksonder.

1/4

EAN:

Fabrikantnummer:

Artikelnummer:

Totaal (€ 104,99 / Stuk)

€ 104,99

incl. btw

Gratis verzending*

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Resolutie: 2MP 1920 x 1080
Soort soldeerbout: Rolling shutter
IR: Ingebouwd 650 nm IR-filter, alleen zichtbaar licht
Nachtzichtbaarheid: Optioneel met geschikte lenscombinatie
Interface: 2-Lane MIPI CSI-2
ISP-functie: AWB, AE, Flip, Mirror, gamma, scherpte, verzadiging, enz.
Platformondersteuning: Raspberry Pi, Jetson Nano of andere platforms met MIPI CSI-2-snijstelen
Sensortype: AR0230
Pixelgrootte: 3,0 um x 3,0 um
Optische grootte: 1/2,7"
Objectief: M12 (EFL: 4 mm, FOV(H): 90°, F/NO: 2,8, vervorming: 3%)
Beeldsnelheid: 30 fps@1920x1080/1280x720/640x480/320x240
Dynamisch bereik: Tot 96 dB
Gevoeligheid 4,0V/lux-sec
SNRmax: 41 dB
Temperatuurbereik: -10 °C tot +70 °C
Stroomverbruik: Max. 300 mA@3,3V
Cameradriver: V4L2-conforme driver voor Raspberry Pi en Jetson Nano
Printplaatgrootte: 40 mm x 40 mm
Powerline-frequentie: 50 Hz, vast

Soortnaam: Cameramodule

: 40 mm

Breedte: 40 mm

Fabrikantnr.: MBS-SES-198-01

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3205057 Arducam Cameramodule MBS-SES-198-01

Omschrijving

ISPS (Image Signal processor) is al lange tijd een zeer gespecialiseerd onderwerp voor camerasystemen. Het probleem is dat tegenwoordig bijna alle camera's RAW-sensoren zijn en om kosten- en stroomverbruik geen ISP's bevatten. Het OBISP-project van Arducam is bedoeld om dit probleem op te lossen. Zoals de naam al zegt, beschikt het over een geïntegreerde ISP, die over een eigen hardwareprocessor beschikt en niet afhankelijk is van de rekenkracht van de back-end processor. Samen met de OBISP-camera kunnen gebruikers betere camera's op Arduino, Raspberry Pi en Jetson Nano gebruiken.

De eerste twee vrijgegeven OBISP-camera's zijn de 13 MP AR1335-camera met hoge resolutie en 2 MP AR0230 HDR-camera. U gebruikt standaard 15-polige RPI/Jetson Nano MIPI-cameraflexibele kabel voor gebruik met Raspberry Pi en Jetson Nano/Xavier NX met Arducams V4L2-kernel-driver-framework.

De ArduCAM 2 AR0230 OBISP MIPI Cam met M12-objectief heeft een geïntegreerde ISP (Image Signal processor) met een zeer goed highlight-contrast HDR-vermogen. Deze heeft een dynamisch bereik van maximaal 96 dB.
De standaard Raspberry Pi Zero 22-pins MIPI CSI-2-interface wordt gebruikt.

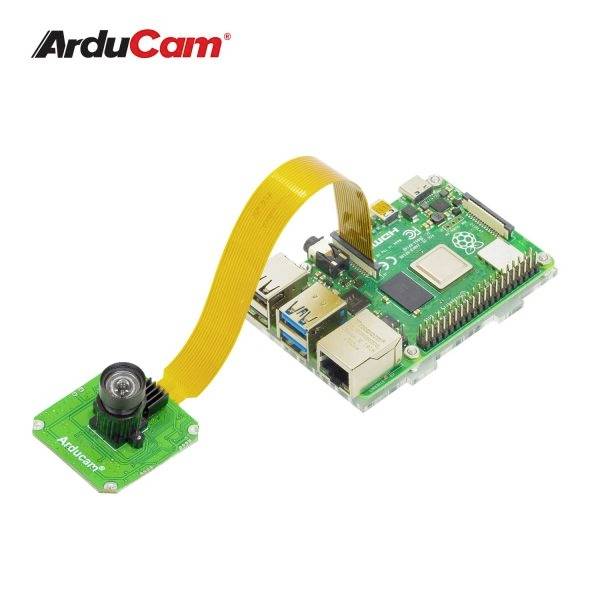

Deze module is ontworpen om op Raspberry Pi en Jetson Nano te werken. Het kan echter ook op andere, MIPI CSI-2-interfaces compatibele platforms worden geporteerd.

De camera-driver is afhankelijk van de kernel. Als er een up- of downgrade wordt uitgevoerd, moet dit ook met de andere kant gebeuren.
Toepassingsgebieden van de 2MP-camera zijn bijvoorbeeld mobiele telefoons, digitale fotocamera's, PC- en IoT-camera's en gezichtsherkenningssystemen.

De teksten voor dit artikel zijn automatisch vertaald.
