Arduino Smart-Industry-Kit AFX0175337396 PLC-communicatiemodule 12 V/DC, 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
Arduino Smart-Industry-Kit
- Dual-Core-computerpower voor snelle signaalverwerking en gelijktijdige netwerkcommunicatie
- contactloze objectherkenning: Herkent metalen objecten nauwkeurig en volledig slijtagevrij
- Triple-Connectivity dankzij geïntegreerde WiFi, Bluetooth Low Energy (BLE) en Ethernet
- vier krachtige relaiscontacten (tot 10 A)
- gestabiliseerde 24V-voeding voor storingsvrije werking
- eenvoudige DIN-railmontage
- dubbele programmeerwereld: volledige compatibiliteit met Arduino IDE (C++) en PLC-talen (IEC 61131-3)
- optisch feedbacksysteem: directe statusvisualisatie via de robuuste industriële 24V-LED's
- IoT & Cloud-Ready
- uitbreidbare architectuur met 8 multifunctionele ingangen voor andere sensoren of schakelaars
Technische specificaties
- Centrale eenheid: Arduino OPTA WiFi (8 ingangen, 4 relaisuitgangen 10A)
- Sensortechniek: Inductief (M8), schakelafstand 1,5 mm, PNP-NO-NO
- Voeding: 230 V AC input / 24 V DC output (12 W)
- Communicatie: Wi-Fi, Ethernet, Bluetooth LE, USB-C.
- Montage: DIN-rail montage (35 mm DIN-rail)
- Type
Smart-Industry-Kit
- Soortnaam
PLC-communicatiemodule
- Aantal uitgangen (max.)
4
- Aantal ingangen (max.)
8
- Aantal I/O's
12
- Aantal relais-uitgangen (max.)
4
- Aantal analoge ingangen (max.)
8
- Aantal digitale ingangen (max.)
8
- Voedingsspanning
12 V/DC
24 V/DC
- Realtime klok
Ja (geïntegreerd)
- Flash-geheugen
16 MB
- Fabrikantnr.
AFX0175337396
- Interfaces
Ethernet
RS485
WiFi
Bluetooth
USB-C
IP20
- Klokfrequentie
480 MHz
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
-20 °C
- Schakelklok
Ja (geïntegreerd)
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3730891 Arduino Smart-Industry-Kit AFX0175337396 PLC-communicatiemodule 12 V/DC, 24 V/DC
Omschrijving
De Smart Industry Kit is een op elkaar afgestemde systeemoplossing voor contactloze objectherkenning, procesbesturing en bewaking op afstand. Op basis van de krachtige Arduino OPTA WiFi micro-PLC maakt deze set een directe brugslag mogelijk tussen fysieke sensoren en digitale IIoT-toepassingen (Industrial Internet of Things).
De kit biedt een robuuste 24V-infrastructuur voor inbouw op standaard DIN-rail en is geschikt ideaal voor prototyping, training en industriële kleine besturingen.
Centrale kenmerken:
- Intelligente besturing: De Arduino OPTA WiFi met Dual-core-processor (STM32H747XI) maakt de programmering in C++ (Arduino IDE) of optioneel conform IEC 61131-3 (PLC-talen) mogelijk.
- Nauwkeurige detectie: De inductieve Contrinex M8-naderingssensor (PNP, vlak) registreert metalen objecten betrouwbaar en slijtagevrij.
- Volledige connectiviteit: Geïntegreerde WiFi, Bluetooth Low Energy en Ethernet maken real-time gegevensoverdracht in de cloud of op lokale dashboards mogelijk.
- Industriële standaardvoeding: De zeer efficiënte Finder 78.12 schakelvoeding levert een gestabiliseerde 24V DC spanning voor een duurzame werking.
- Visuele statuscontrole: Twee industriële LED-signaallampen (rood/groen) bieden een duidelijke optische indicatie van de status van de installatie direct op de schakelkast.
Toepassingen:
- Bewaking van de productie: Telling van componenten en tijdmeting.
- Statusbewaking (Condition monitoring): Bewaking op afstand van de machinetijden en foutmeldingen.
- Automatisering: Besturing van transportbanden, poorten of eenvoudige productiestappen met cloud-koppeling.
De teksten voor dit artikel zijn automatisch vertaald.
De kit biedt een robuuste 24V-infrastructuur voor inbouw op standaard DIN-rail en is geschikt ideaal voor prototyping, training en industriële kleine besturingen.
Centrale kenmerken:
- Intelligente besturing: De Arduino OPTA WiFi met Dual-core-processor (STM32H747XI) maakt de programmering in C++ (Arduino IDE) of optioneel conform IEC 61131-3 (PLC-talen) mogelijk.
- Nauwkeurige detectie: De inductieve Contrinex M8-naderingssensor (PNP, vlak) registreert metalen objecten betrouwbaar en slijtagevrij.
- Volledige connectiviteit: Geïntegreerde WiFi, Bluetooth Low Energy en Ethernet maken real-time gegevensoverdracht in de cloud of op lokale dashboards mogelijk.
- Industriële standaardvoeding: De zeer efficiënte Finder 78.12 schakelvoeding levert een gestabiliseerde 24V DC spanning voor een duurzame werking.
- Visuele statuscontrole: Twee industriële LED-signaallampen (rood/groen) bieden een duidelijke optische indicatie van de status van de installatie direct op de schakelkast.
Toepassingen:
- Bewaking van de productie: Telling van componenten en tijdmeting.
- Statusbewaking (Condition monitoring): Bewaking op afstand van de machinetijden en foutmeldingen.
- Automatisering: Besturing van transportbanden, poorten of eenvoudige productiestappen met cloud-koppeling.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Ingang: 8x configureerbare digitale/analoge (0-10V) ingang
- Uitgang: 4x relais (250 V AC - 10 A)
- Processor: STM32H747XI Dual ARM® Cortex®: Cortex -M7 Kern tot 480 MHz en Cortex -M4 Kern tot 240 MHz
- Connectiviteit: Ondersteuning van 10/100 Ethernet (TCP/IP of Modbus TCP), USB-C, WiFi + Bluetooth® Low Energy (alleen OPTA WiFi), RS485 half duplex (alleen OPTA RS485 en OPTA WiFi)
- Geheugen: 1MB RAM (programmering), 2MB intern + 16MB Flash QSPI
- RTC: Typische 10 dagen energiebehoud bij 25 °C, NTP-synchronisatie via Ethernet mogelijk
- Beschermingsklasse: IP20
- Programmering
- Talen: Arduino programmeertaal via IDE / IEC-61131-3 als optie: Contactschema (kop), functieblokschema (FUP), proceduretaal (SFC), gestructureerde tekst (ST), instructielijst (AWL)
- Veiligheid: ATECC608B veilig element
- Voedingsspanning: 1224 V DC
- Bedrijfstemperatuur: -20 °C tot +50 °C (-4 °F tot 122 °F)

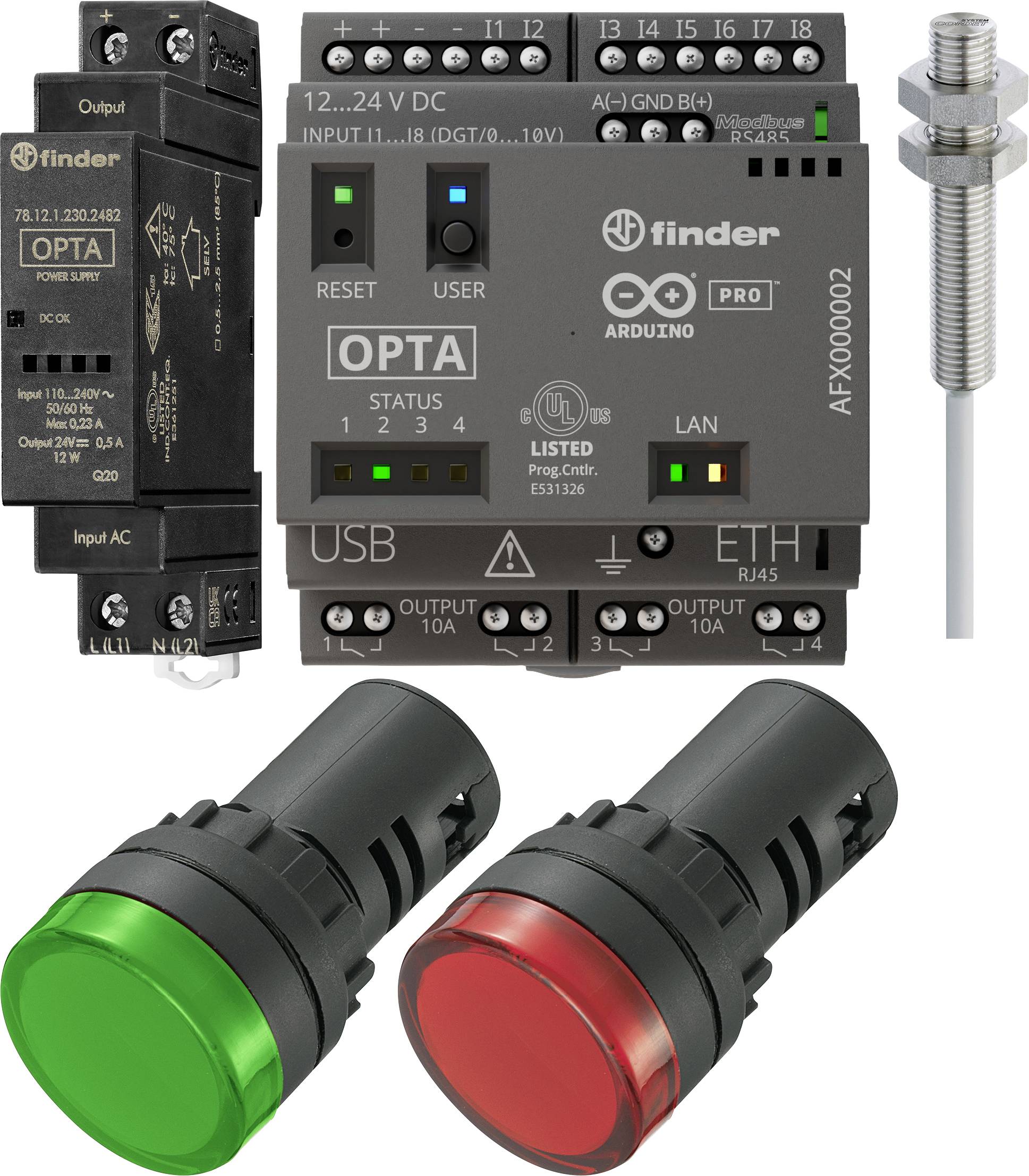

Omvang van de levering
- Arduino OPTA WiFi AFX00002
- Finder 78.12.1.230.2482 DIN-railvoeding
- Contrinex inductieve sensor M8 gelijk aan PNP DW-AD-703-M8-BAS
- TRU COMPONENTS LED-signaallamp groen 24 V/DC
- TRU COMPONENTS LED-signaallamp rood 24 V/DC
Opmerkingen
Let op: Deze kit is de belangrijkste technische componenten. Voor een directe ingebruikname is bovendien een individueel installatiemateriaal nodig (niet meegeleverd). Voor de professionele opbouw adviseren wij:
- Verbindingskabel: Flexibele bedieningsleiding/draad (0,75 mm²) voor de interne bedrading van de 24V-componenten.
- Aansluitaccessoires: Adereindhulzen voor veilige schroefverbindingen.
- Voedingsaansluiting: Een netsnoer (230V) voor de voeding van de DIN-railvoeding.
- Montage: Een standaard DIN-rail (35 mm) voor een stabiele bevestiging van alle componenten.
