Afbeelding vergelijkbaar

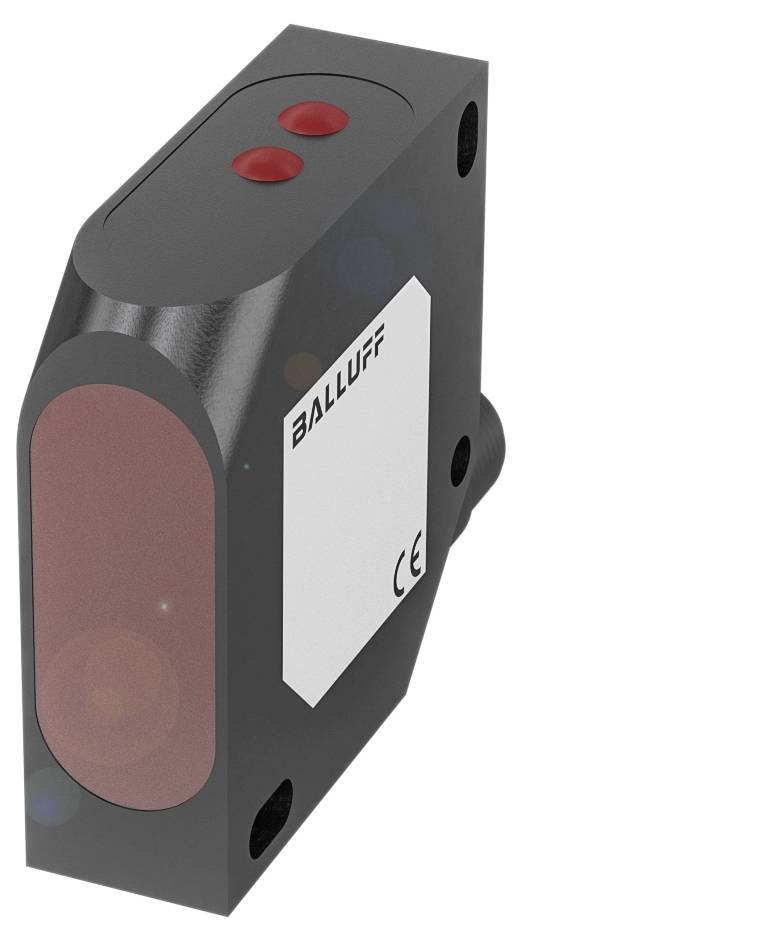

BALLUFF BOD0008 Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 300 mm (l x b x h) 50.00 x 17.00 x 50.00 mm
Soortnaam
Afstandssensor
Min. voedingsspanning
18.0 V
Max. voedingsspanning
30.0 V
Max. bereik
300 mm
Type
BOD0008
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 1.045,00 / Stuk)
€ 1.045,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Balluff BOD0008 afstandssensoren met kunststof behuizing en roodlichtlaser en PMMA als materiaal voor het actieve oppervlak
- Afmetingen: 17 x 50 x 50 mm
- Serie: 26K
- Interface: Analoog, stroom 4...20 mA
- lineair stijgend/dalend
- PNP NO NO/NC
- Werkingsprincipe: Opto-elektronische afstandssensor
- Werkingsprincipe optisch: Triangulatie
Technische specificaties
- Belangrijkste kenmerken:Afmeting: 17 x 50 x 50 mm
- Aansluiting: Connector, M12x1-stekker, 5-polig
- Resolutie: 0,1% FS
- Serie: 26K
- Bedrijfsspanning Ub: 18...30 VDC
- Werkingsprincipe: Opto-elektronische afstandssensor
- Werkingsprincipe optisch: Triangulatie
- Materiaal behuizing: ABS
- Nauwkeurigheid: ±0.25 % FS
- Soort licht: Laser rood licht
- Grootte lichtvlek: 2 x 4,5 mm bij 300 mm
- Bereik: 80...300 mm instelbaar
- Interface: Analoog, stroom 4...20 mA
- lineair stijgend/dalend
- PNP NO NO/NC
- Straalkarakteristiek: Divergento
- Extra kenmerken:
- Afmetingen: 17 x 50 x 50 mm
- Bevestiging: Schroef M4
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale bedrijfsstroom [Ie]: 100 mA
- Nominale isolatiespanning Ui: 50 V DC
- Stand-by kabel tv max.: 300 ms
- Bedrijfsspanning Ub: 18...30 VDC
- Belastcapaciteit max. bij UE: 0,1 μF
- Schakelfrequentie: 1000 Hz
- Veiligheidsklasse: II
- Aansluiting: Connector, M12x1-stekker, 5-|polig
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: Ja
- Nominale schakelafstand SN: 300 mm, instelbaar
- MTTF (40 °C): 9 A.
- Actief oppervlak, materiaal: PMMA
- Schakeluitgang: PNP NO-contact/NC-contact
- Materiaal behuizing: ABS
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -10...60 °C.
- Bereik: 80...300 mm instelbaar
- Uitschakelkabel toff max.: 0,5 ms
- Inschakelkabel geluid max.: 0,5 ms
- Nullaststroom IO max. bij UE: 40 mA
- Extern licht max.: 5000 lux
- Werkingsprincipe optisch: Triangulatie
- Laserklasse conform IEC 60825-1: 2
- Soort licht: Laser rood licht
- Grootte lichtvlek: 2 x 4,5 mm bij 300 mm
- Gemiddeld vermogen Po max.: 1 mW
- Schakelfunctie optisch: licht-/donkerschakelend
- Straalkarakteristiek: Divergento
- Golflengte: 650 nm
- Ingangsfunctie: Toetsblokkering|emitter aan/uit
- Resolutie: 0,1% FS
- Analoge uitgang: Analoog, stroom 4...20 mA
- Uitgangskarakteristiek: Lineair stijgend/dalend
- Belastingsweerstand RL max. (analoog I): 500 ohm
- Nauwkeurigheid: ±0.25 % FS
- Gemiddelde levensduur: 50.000 uur, 40 °C.
- Soortnaam
Afstandssensor
- Type
BOD0008
- Inhoud
1 stuk(s)
- Voedingsspanning
24
- Min. voedingsspanning
18.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
18.0 - 30.0 V
1 PNP
- Type zender
Halfgeleiderlaser rood
- Uitgangen
PNP
- Reikwijdte min. (open veld)
80 m
300 mm
- Tolerantie ±
0.25 %
- Aansluiting
Stekker
Stekker
IP67
- Min. temperatuur
-10 °C
- Max. temperatuur
60 °C
50.00 mm
- Breedte
17.00 mm
- Hoogte
50.00 mm
- Afm.
(l x b x h) 50.00 x 17.00 x 50.00 mm
- Soort schroefdraad
M12 x 1
- Fabrikantnr.
BOD0008
- Nominale spanning
30.0 V
- Aantal polen
5
- Golflengte
650 nm
- Materiaal (behuizing)
ABS
- Materiaal
ABS
- Laserklasse
2
- Schakelafstand (max.)
300 mm
- Schakelfrequentie
1000 Hz
- Voedingsstroom
100 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3416248 BALLUFF BOD0008 Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 300 mm (l x b x h) 50.00 x 17.00 x 50.00 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3416248 BALLUFF BOD0008 Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 300 mm (l x b x h) 50.00 x 17.00 x 50.00 mm
Omschrijving
Serie=26K, afmeting=17 x 50 x 50 mm, interface=analoog, stroom 4.20 mA lineair stijgend/dalend PNP NO NO NO NO NO/NC, werkingsprincipe=opto-elektronische afstandssensor, werkingsprincipe optisch=triangulatie, straalkarakteristiek=divergent, lichttype=laser rood licht, lichtvlekgrootte = 2 x 4,5 mm bij 300 mm, bereik = 80...300 mm instelbaar, nauwkeurigheid =±0,25 % FS, resolutie = 0,1 % FS, aansluiting = connector, M12x1-stekker, 5-polig, behuizingsmateriaal=ABS, bedrijfsspanning Ub=18...30 VDC, goedkeuring/conformiteit=CecULusEACWEEE
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
