Name: BALLUFF Capacitieve sensor Capacitief BCS00M1 BCS00M1 M18 x 1 Vlak PNP (Ø x h) 18 mm x 75 m
Brand: BALLUFF
SKU: 3417247
Availability: BackOrder

Highlights & Details

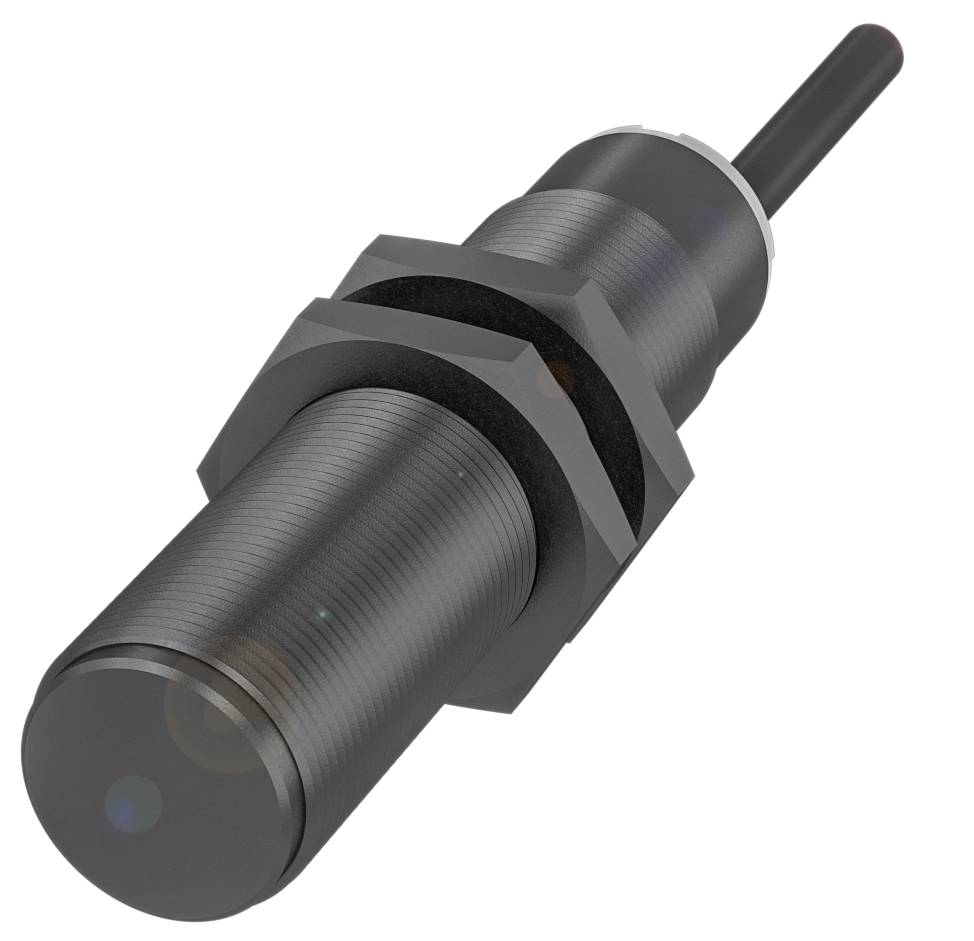

Balluff BCS00M1 cilindrische uitvoering met M18-schroefdraad

Aansluiting: Kabel, 2.00 m, PUR
Afmetingen: Ø 18 x 75 mm
Inbouw: Inbouwbaar
Serie: M18
Schroefdraad (A): M18x1

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 18 x 75 mm
Actief oppervlak, materiaal: PBT
Aansluiting: Kabel, 2.00 m, PUR
Serie: M18
Bedrijfsspanning Ub: 10...30 VDC
Inbouw: Inbouwbaar
Materiaal behuizing: PBT
Schroefdraad (A): M18x1
Bereik: 1...8 mm
Schakeluitgang: PNP NC
Schakelfrequentie: 100 Hz
Veiligheidsklasse: IP67
Gevoeligheid: Schakelafstand instelbaar
Omgevingstemperatuur: -25...85 °C.
Extra kenmerken:
Leveringsomvang: Moer (2x)
Afmetingen: Ø 18 x 75 mm
Bedrijfsspanningsindicatie: Ja
Functieweergave: Ja
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 100 mA
Nominale isolatiespanning Ui: 75 V DC
Stand-by kabel tv max.: 300 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Restrimpel max. (% van UE): 10%
Schakelfrequentie: 100 Hz
Veiligheidsklasse: II
Spanningsval statisch max.: 1,5 V.
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: nee
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 8 mm
Temperatuurafwijking max. (% van SR): 20 % [-5...55 °C]
Herhalingsnauwkeurigheid max. (% van SR): 2,0%
MTTF (40 °C): 343 A.
Actief oppervlak, materiaal: PBT
Aandraaimoment: 2 Nm
Formaat: M18x1
Inbouw: Inbouwbaar
Schakeluitgang: PNP NC
Kabeldiameter D: 4,60 mm
Kabellengte L: 2 m.
Materiaal behuizing: PBT
Mantelmateriaal: PUR
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...85 °C.
Aantal geleiders: 3
Draaddoorsnede: 0.34 mm²
Merk: Global
Serie: M18
Nullaststroom IO max. bij UE: 20 mA
Gevoeligheid: Schakelafstand instelbaar
Meetbereik: 1...8 mm
Dekselmateriaal: PA
Schroefdraad (A): M18x1

Soortnaam: Capacitieve sensor

Type: BCS00M1

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

: 1 PNP

Uitgangen: PNP

Materiaal (behuizing): PBT

Uitvoering: Capacitief

Type inbouw: Vlak

Grootte: M18 x 1

Aansluiting: M18

Kabellengte: 2.00 m

Min. temperatuur: -25 °C

Max. temperatuur: 85 °C

: IP67

: 75.00 mm

Breedte: 75 mm

Hoogte: 75 m

Diameter: 18 mm

Afm.: (Ø x h) 18 mm x 75 m

Inhoud: 1 stuk(s)

Nominale spanning: 30.0 V

Mantelmateriaal: PUR

Voedingsspanning: 24 V/DC

Schakelfrequentie: 100 Hz

Voedingsstroom: 100 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3417247 BALLUFF Capacitieve sensor Capacitief BCS00M1 BCS00M1 M18 x 1 Vlak PNP (Ø x h) 18 mm x 75 m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3417247 BALLUFF Capacitieve sensor Capacitief BCS00M1 BCS00M1 M18 x 1 Vlak PNP (Ø x h) 18 mm x 75 m

Omschrijving

Capacitieve sensoren voor objectherkenning beschikken over een rechtlijnig elektrisch veld. U herkent zowel vaste lichamen zoals wafels, printplaten, kartonnen dozen, papierstapels, flessen, kunststof blokken en platen en vloeistoffen door tankwanden of buizen van glas en kunststof (dikte max. 4 mm). Afmeting=Ø 18 x 75 mm, serie=M18, schroefdraad (A)=M18x1, inbouw=vlak, aansluiting=kabel, 2.00 m, PUR, schakeluitgang=PNP NC NC-NC, schakelfrequentie=100 Hz, bereik=1...8 mm, Sensitivy=schakelafstand instelbaar, behuizingsmateriaal=PBT, actief oppervlak, materiaal=PBT, omgevingstemperatuur=-25...85 °C, bedrijfsspanning Ub=10...30 VDC, goedkeuring/conformiteit=CecULusWEEE, beschermingsklasse=IP67

De teksten voor dit artikel zijn automatisch vertaald.
