Name: BALLUFF Magneetveldsensor Magnetisch BMF0003 BMF0003 PNP (l x b x h) 4.50 x 16.80 x 2.90 mm
Brand: BALLUFF
SKU: 3419979
Availability: BackOrder

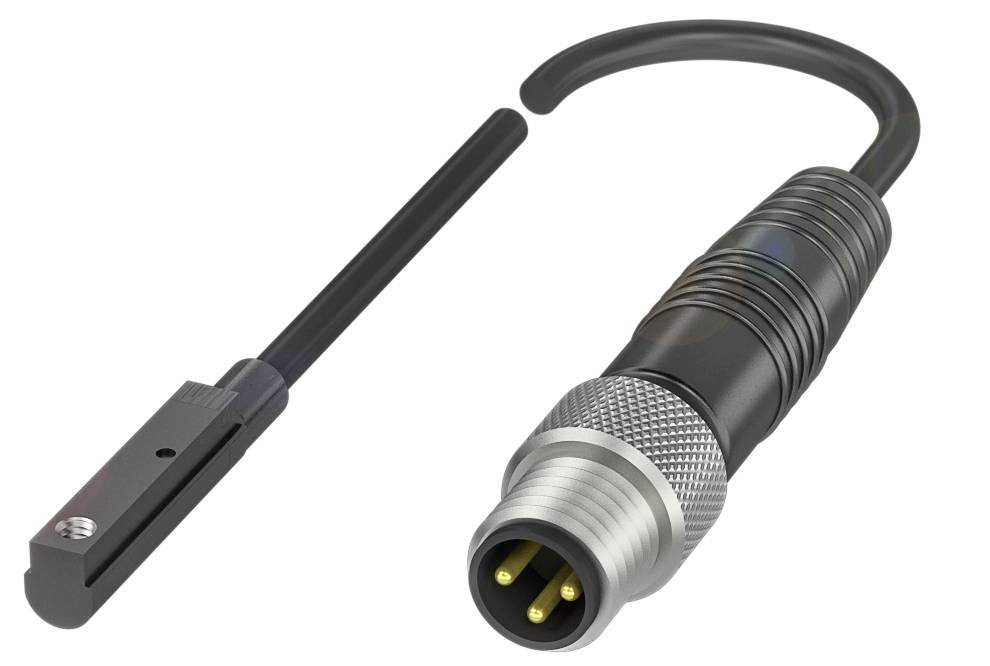

Metaalsensor met stekkerverbinding. De sensor is cilindrisch, de stekkerverbinding heeft drie pinnen. Geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Soortnaam

Magneetveldsensor

Max. voedingsspanning

30.0 V

Uitgangen

PNP

Uitvoering

Magnetisch

Aansluiting

M8, 3-polig

Datasheet (PDF)

Leverbaar di. 10 nov.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 72,72 / Stuk)

€ 72,72

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Balluff BMF0003 cilinderschakelaar voor verschillende groefvormen

Aansluiting: M8X1-stekker, 3-polig
Afmetingen: 16,8 x 2,9 x 4,5 mm
Kabel: PUR, 0,5 m
Werkingsprincipe: Magneetveldsensor
Gleufvorm: C-groef

Technische specificaties

Belangrijkste kenmerken:Afmetingen: 16,8 x 2,9 x 4,5 mm
Aansluiting: M8X1-stekker, 3-polig
Toepassing: Door geoptimaliseerde aanspreek weg bijzonder geschikt voor korte hefcilinders.
Bevestiging: C-groef
Zomer
Festo groef 10
Bedrijfsspanning Ub: 10...30 VDC
Werkingsprincipe: Magneetveldsensor
Materiaal behuizing: PA 12
Kabel: PUR, 0,5 m
Gleufvorm: C-groef
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 7000 Hz
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...85 °C.
Extra kenmerken:
Werkingsprincipe: Magneetveldsensor
Leveringsomvang: Kabelclip voor C-groef
Afmetingen: 16,8 x 2,9 x 4,5 mm
Bevestiging: C-groef|zomer|Festo groef 10
Functieweergave: Ja
Uitgangsweerstand Ra: open drain
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 100 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Belastcapaciteit max. bij UE: 1 μF
Nullaststroom IO max., ongedempt: 5 mA
Reststroom lr max.: 80 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 7000 Hz
Spanningsval statisch max.: 2,5 V.
Aansluiting: M8X1-stekker, 3-polig
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Aanhaalmoment: 0.03 Nm
Schakeluitgang: PNP NO-contact
Kabeldiameter D: 2.50 mm
Kabellengte L: 0,50 m
Materiaal behuizing: PA 12
Mantelmateriaal: PUR
En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...85 °C.
Verontreinigingsgraad: 3
Kabelmantelmateriaal: PUR
Merk: Global
Uitschakelkabel toff max.: 0,07 ms
Inschakelkabel geluid max.: 0,07 ms
Nominale veldsterkte Hn: 1,2 kA/m.
Beveiligde schakelveldsterkte ha: 2 kA/m.
ESD: 3 A(8 KV)
Emissie: Groep 1, klasse B
Toepassing: Door geoptimaliseerde aanspreekweg|bijzonder geschikt voor|korte hefcilinder.
Temperatuurafwijking max. (% van HN): 0,3%
MTTF (40 °C) materiaal: 520 A.

Soortnaam: Magneetveldsensor

Type: BMF0003

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

Uitgangen: PNP

Materiaal (behuizing): PA

Uitvoering: Magnetisch

Aansluiting: M8, 3-polig

Kabellengte: 0.50 m

Min. temperatuur: -25 °C

Max. temperatuur: 85 °C

: IP67

: 4.50 mm

Breedte: 16.80 mm

Hoogte: 2.90 mm

Afm.: (l x b x h) 4.50 x 16.80 x 2.90 mm

Inhoud: 1 stuk(s)

Nominale spanning: 30.0 V

Mantelmateriaal: PUR

Montagewijze: Klem

Voedingsspanning: 24 V/DC

Schakelfrequentie: 7000 Hz

Voedingsstroom: 24 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3419979 BALLUFF Magneetveldsensor Magnetisch BMF0003 BMF0003 PNP (l x b x h) 4.50 x 16.80 x 2.90 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3419979 BALLUFF Magneetveldsensor Magnetisch BMF0003 BMF0003 PNP (l x b x h) 4.50 x 16.80 x 2.90 mm

Omschrijving

Onze magneetveldsensoren BMF voor de C-groef onderscheiden zich door hun bijzonder stevige houvast. Ze zijn vlak in te bouwen, zodat ze ook geschikt zijn voor toepassingen met een kritische plaatsing. Omdat alle van boven kunnen worden gebruikt, passen ze ook daar waar de gleufuiteinden gesloten zijn en zijwaarts kunnen worden ingevoerd. Balluff biedt u ook extreem korte bouwvormen, die voor elke grijper en korthefcilinder optimaal passen. De sensoren registreren de zuigerpositie contactloos door de cilinderwand. Het systeem is te gebruiken voor cilinders en grijpers met sterke en zwakke magneten. Afmetingen = 16,8 x 2,9 x 4,5 mm, werkingsprincipe = magneetveldsensor, aansluiting = M8x1-stekker, 3-polig, kabel = PUR, 0,5 m, toepassing = door geoptimaliseerde aanspreekweg bijzonder geschikt voor korthefcilinders., bevestiging = C-groef, zomer, Festo nut 10, materiaal behuizing = PA 12, schakeluitgang = PNP NO NO-NO-NO, schakelfrequentie = 7000 Hz, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...85 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = CE CE, UKCA, cULs, WEEE
