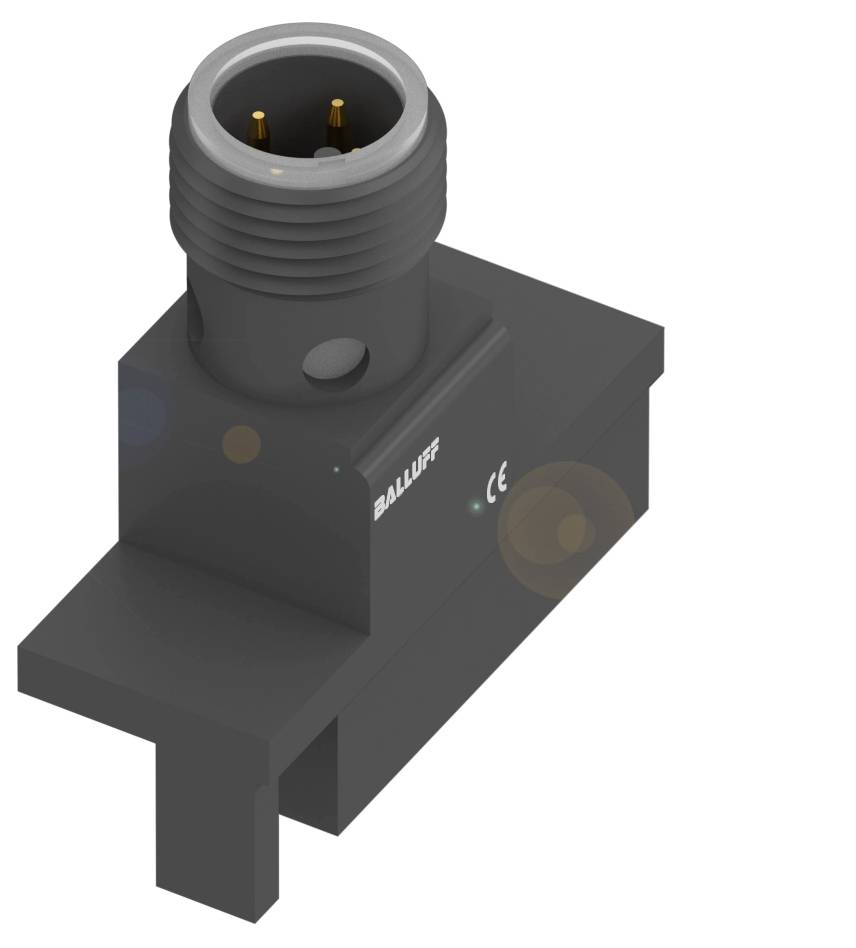

Name: BALLUFF Magneetveldsensor Magnetisch BMF008E BMF008E PNP (l x b x h) 33.50 x 33.50 x 12.80 mm
Brand: BALLUFF
SKU: 3420291
Availability: BackOrder

Afbeelding vergelijkbaar

Soortnaam

Magneetveldsensor

Max. voedingsspanning

30.0 V

Contactsoort

1x NO

Uitgangen

PNP

Uitvoering

Magnetisch

Datasheet (PDF)

Leverbaar wo. 18 nov.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 80,98 / Stuk)

€ 80,98

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Balluff BMF008E voor verschillende groefvormen met haakse connector

Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Afmetingen: 33,5 x 12,8 x 33,5 mm
Werkingsprincipe: Magneetveldsensor
Toepassing: Grotere actuatoren
Gleufvorm: Variabel

Technische specificaties

Belangrijkste kenmerken:Afmeting: 33.5 x 12,8 x 33,5 mm
Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Toepassing: Grotere actuatoren
Bevestiging: Bevestigingshoek BMF 305-HW*
Bedrijfsspanning Ub: 10...30 VDC
Werkingsprincipe: Magneetveldsensor
Materiaal behuizing: aluminium
Gleufvorm: Variabel
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 10000 Hz
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...85 °C.
Extra kenmerken:
Werkingsprincipe: Magneetveldsensor
Afmetingen: 33,5 x 12,8 x 33,5 mm
Bevestiging: Bevestigingshoek BMF 305-HW*
Functieweergave: Ja
Uitgangsweerstand Ra: open drain
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Belastcapaciteit max. bij UE: 1 μF
Nullaststroom IO max., ongedempt: 10 mA
Reststroom lr max.: 80 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 10000 Hz
Spanningsval statisch max.: 3.1 V.
Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
MTTF (40 °C): 330 A.
Actief oppervlak, materiaal: PU
Schakeluitgang: PNP NO-contact
Materiaal behuizing: aluminium
En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...85 °C.
Verontreinigingsgraad: 3
Uitschakelkabel toff max.: 0,05 ms
Inschakelkabel geluid max.: 0,05 ms
Niet meegeleverd: Bevestigingshoek bijv. BMF 305-HW-25
Nominale veldsterkte Hn: 1,2 kA/m.
Beveiligde schakelveldsterkte ha: 2 kA/m.
Hysterese H max. (% van HN): 45%
ESD: 4A(8KV)|2A (4 kV)
Emissie: Groep 1, klasse A.
Toepassing: Grotere actuatoren
Temperatuurafwijking max. (% van HN): 0,3%

Soortnaam: Magneetveldsensor

Type: BMF008E

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

: 1x NO

Uitgangen: PNP

Materiaal (behuizing): Aluminium

Uitvoering: Magnetisch

Aansluiting: M12, 4-polig

Min. temperatuur: -25 °C

Max. temperatuur: 85 °C

: IP67

: 33.50 mm

Breedte: 33.50 mm

Hoogte: 12.80 mm

Afm.: (l x b x h) 33.50 x 33.50 x 12.80 mm

Inhoud: 1 stuk(s)

Nominale spanning: 30.0 V

Voedingsspanning: 24 V/DC

Schakelfrequentie: 10000 Hz

Voedingsstroom: 24 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3420291 BALLUFF Magneetveldsensor Magnetisch BMF008E BMF008E PNP (l x b x h) 33.50 x 33.50 x 12.80 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3420291 BALLUFF Magneetveldsensor Magnetisch BMF008E BMF008E PNP (l x b x h) 33.50 x 33.50 x 12.80 mm

Omschrijving

Afmeting = 33.5 x 12,8 x 33,5 mm, aansluiting = M12x1-stekker, 4-polig, A-gecodeerd, toepassing = grotere actoren, bevestiging = bevestigingshoek BMF 305-HW*, behuizingsmateriaal=aluminium, schakeluitgang=PNP NO-contact, schakelfrequentie=10000 Hz, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-25...85 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = CecULusWEEE
