Name: BALLUFF Naderingsschakelaar Inductief BES 517-398-NO-C-S49-00,2 BES01NA Vlak PNP, NO (Ø x h) 3 m x 16.5 mm Single
Brand: BALLUFF
SKU: 3416962
Availability: BackOrder

Highlights & Details

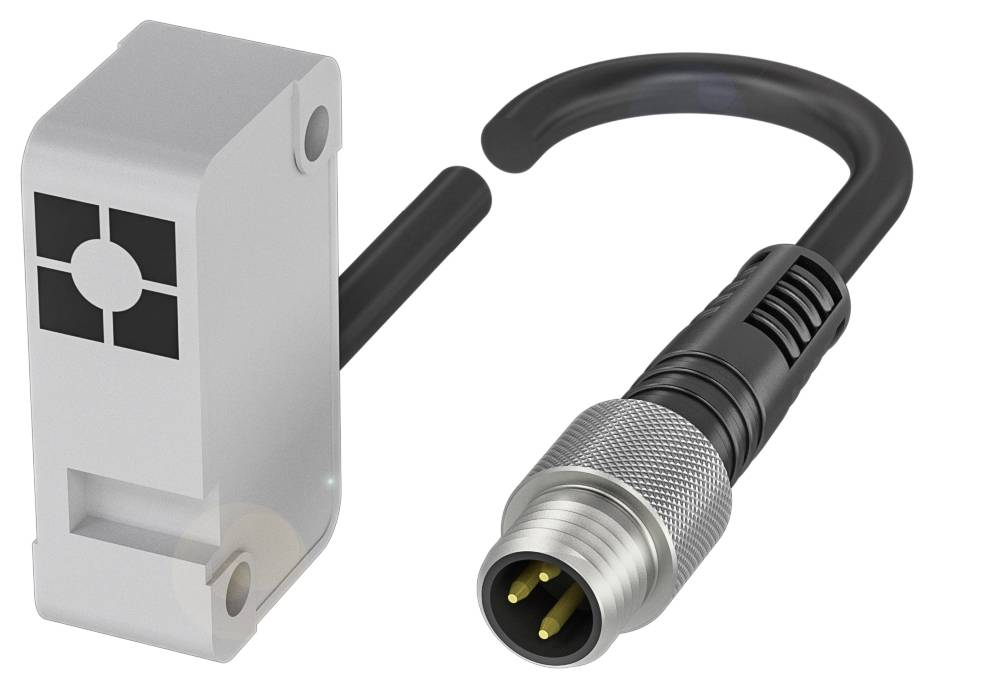

Balluff BES01NA inductieve naderingsschakelaar

Afmetingen: 30 x 10,5 x 16.5 mm
Model: 30x10.5x16.5
Inbouw: compact
Bereik: 2 mm
Schakeluitgang: PNP NO-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: 30 x 10,5 x 16.5 mm
Actief oppervlak, materiaal: PBT, GF20
Aansluiting: Kabel met connector, M8x1-stekker, 3-polig, 0,20 m, PUR
Model: 30x10.5x16.5
Bedrijfsspanning Ub: 10...30 VDC
Inbouw: compact
Materiaal behuizing: PBT, GF20
Bereik: 2 mm
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 2500 Hz
Veiligheidsklasse: IP65
Omgevingstemperatuur: -25...70 °C.
Extra kenmerken:
Afmetingen: 30 x 10,5 x 16.5 mm
Bedrijfsspanningsweergave: nee
Functieweergave: Ja
Uitgangsweerstand Ra: 33.0 kOhm + D
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max.: 50 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 1 μF
Nullaststroom IO max., gedempt: 10 mA
Nullaststroom IO max., ongedempt: 3 mA
Reststroom lr max.: 80 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 2500 Hz
Spanningsval statisch max.: 2 V.
Aansluiting: M8X1-stekker, 3-polig
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 1,6 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 2 mm
Realschakelafstand SR: 2 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 10%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 830 A.
Actief oppervlak, materiaal: PBT, GF20
Formaat: 30x10.5x16.5
Inbouw: Inbouwbaar
Schakeluitgang: PNP NO-contact
Aansluitmethode: Kabel met connector, 0,20 m, PUR
Kabeldiameter D: 3,70 mm
Kabellengte L: 0,2 m
Materiaal behuizing: PBT, GF20
Mantelmateriaal: PUR
En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
Veiligheidsklasse: IP65
Omgevingstemperatuur: -25...70 °C.
Verontreinigingsgraad: 3

: Single

Soortnaam: Naderingsschakelaar

Type: BES 517-398-NO-C-S49-00,2

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

: 1x NO

Schakelafstand (max.): 2 mm

Uitgangen: PNP, NO

Materiaal (behuizing): PBT
GF20

Uitvoering: Inductief

Materiaaleigenschap: Glasvezelversterkt

Type inbouw: Vlak

Aansluiting: M8, 3-polig

Kabellengte: 0.20 m

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP65

: 30 mm

Breedte: 10.5 mm

Hoogte: 16.5 mm

Diameter: 3 m

Afm.: (Ø x h) 3 m x 16.5 mm

Inhoud: 1 stuk(s)

Nominale spanning: 24 V

Schakelfrequentie: 2500 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3416962 BALLUFF Naderingsschakelaar Inductief BES 517-398-NO-C-S49-00,2 BES01NA Vlak PNP, NO (Ø x h) 3 m x 16.5 mm Single

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3416962 BALLUFF Naderingsschakelaar Inductief BES 517-398-NO-C-S49-00,2 BES01NA Vlak PNP, NO (Ø x h) 3 m x 16.5 mm Single

Omschrijving

Onze inductieve sensoren in standaarduitvoering zijn ideaal ideaal voor objectherkenning in het metaalbereik. Ze zijn kortsluitvast en werken contactloos, dat wil zeggen dat ze slijtagevrij zijn en zeer vervuilend zijn. De sensoren worden in bouwvormen van Ø 3 mm tot 80 x 80 mm rechthoekige afmetingen verkregen. Bijzonder economische oplossingen maken de robuuste en betrouwbare inductieve Global-sensoren mogelijk. Het brede assortiment van deze meer dan 500 voorkeurvarianten kunnen wij wereldwijd ook in hoge aantallen op korte termijn leveren. Afmeting = 30 x 10,5 x 16.5 mm, model=rechthoekig, inbouw=vlak, bereik=2 mm, schakeluitgang=PNP NO-contact, schakelfrequentie = 2500 Hz, behuizingsmateriaal = PBT, GF20, actief oppervlak, materiaal = PBT, GF20, aansluiting=kabel met connector, M8x1-stekker, 3-polig, 0,20 m, PUR, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-25...70 °C, beschermingsklasse=IP65, goedkeuring/conformiteit=CecULusEACWEEE
