Name: Bals Elektrotechnik 12814 12814 CEE-doos (opbouw) 16.0 A 4-polig 400 V 1 stuk(s)
Brand: Bals Elektrotechnik
SKU: 3146121
Availability: BackOrder

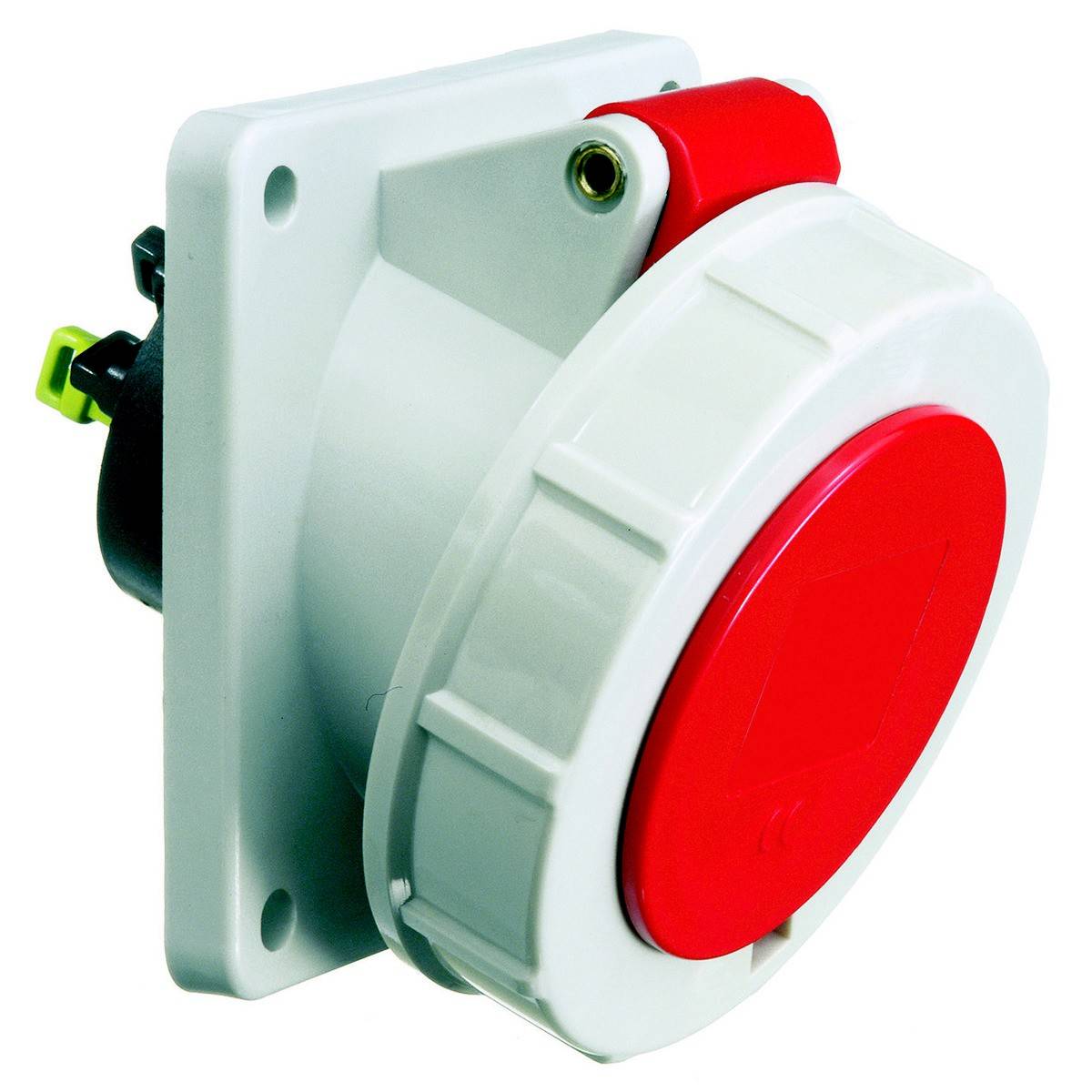

Een witte en rode driefasenstekker, geschikt voor industriële toepassingen, gemonteerd aan een grijze muur.

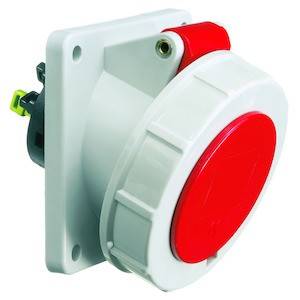

Elektrische wandcontactdoos met rode schakelaar, gemonteerd op een witte plaat; industrieel ontwerp voor robuuste toepassingen.

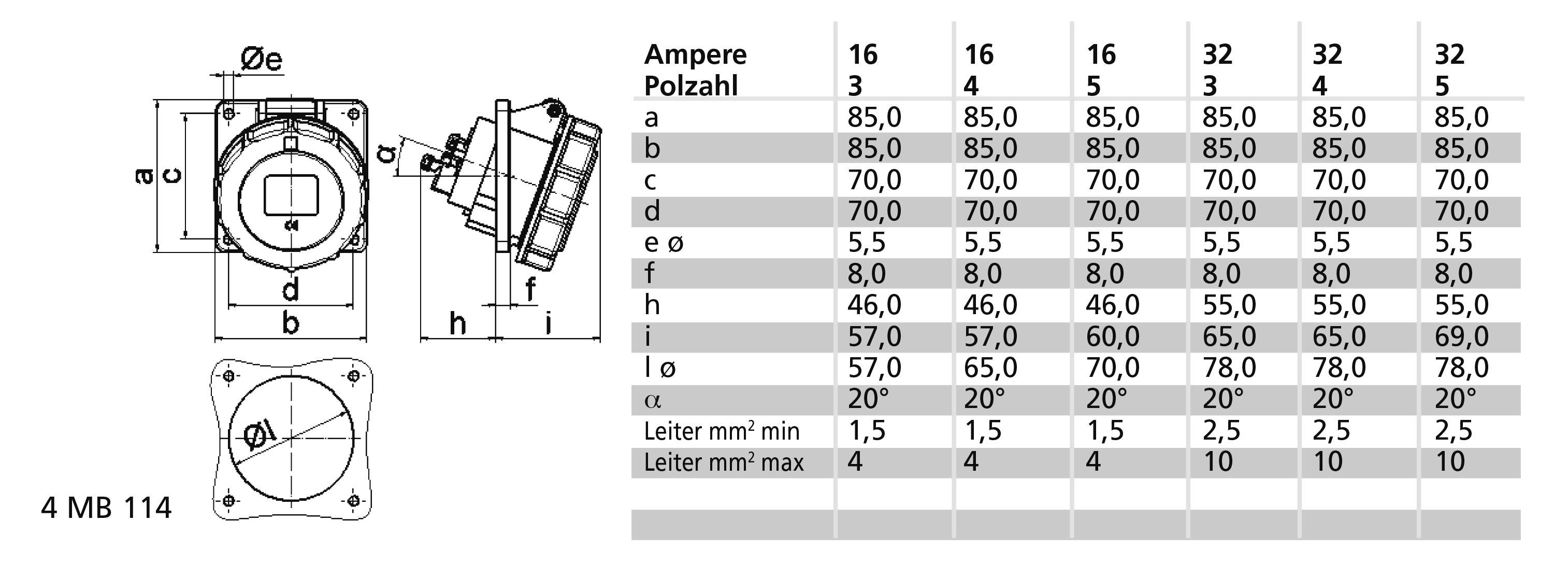

Technische tekening van een stekkerverbinding met afmetingen en een tabel. De tabel toont waarden voor ampèresterktes van 16, 32 en 63 bij verschillende poolaantallen.

1/3

Bals Elektrotechnik

Datasheet (PDF)

Leverbaar wo. 25 nov.

Aantal

Stuk(s)

Totaal (€ 115,69 / Stuk)

€ 115,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

IEC-stroomsterkte: 16 A.
Spanning conform en 60309-2: 400 V (50+60 Hz) rood
Aantal polen: 4
Tijd-stand: 6 uur
Merkkleur rood
RAL-nummer: 3000
Beschermingsklasse (IP) = IP67
Aansluittechniek: schroefloze klem
Insteekrichting: Haaks
Kabelinvoer: Overige
Materiaal: kunststof
Contactmateriaal: CuZn
Oppervlaktebehandeling contacten: Onbehandeld
Militaire uitvoering: nee
Flensmaat verticaal: 85 mm
Boorgatafstand verticaal: 70 mm
Flensmaat horizontaal: 85 mm
Boorgatafstand horizontaal: 70 mm

Soortnaam: CEE-doos (opbouw)

Nominale spanning: 400 V

Nominale stroom: 16.0 A

Nominale stroom (afgerond): 16 A

Aansluiting A: Klem zonder schroef

Uitvoering: gebogen

: IP67

Kleur (specifiek): Rood

Inhoud: 1 stuk(s)

Aantal polen: 4

Aansluiting: Klem

Materiaal: Kunststof

Voedingsspanning: 400 V

: 3000

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP67

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3146121 Bals Elektrotechnik 12814 12814 CEE-doos (opbouw) 16.0 A 4-polig 400 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3146121 Bals Elektrotechnik 12814 12814 CEE-doos (opbouw) 16.0 A 4-polig 400 V 1 stuk(s)

Omschrijving

Aanbouwcontactdoos QUICK-CONNECT gekanteld
16A 4P (3P+PE) 400V (380 - 415V~) 6H IP67
Frequentie: 50/60 Hz
Technische karakteristiek: Rood RAL 3000
Contactdrager/contacten: De contactdrager is van polyamide, de contacten zijn messing blank
Maximale draaddoorsnede: 4,0 mm2
Materiaalbehuizing: polyamide
Aansluittechniek: Schroefloze veerklemtechniek als kooiveerklem met Kontex-contact
Kabelinvoer: Overige
Kleur apparaat: Klapdeksel rood RAL 3000, bajonetring grijs RAL 7035, behuizing grijs RAL 7035
Hoogte van het apparaat: 90 mm, breedte van het apparaat: 85 mm, diepte van het apparaat: 99 mm
Flensmaat verticaal: 85 mm, flensmaat horizontaal: 85 mm
Boorgatafstand verticaal: 70 mm, boorgatafstand horizontaal: 70 mm
Overige technische eigenschappen: De helling bedraagt 20°
