Name: Bals Elektrotechnik 422 422 CEE-doos (opbouw) 16.0 A 2-polig 50 V 1 stuk(s)
Brand: Bals Elektrotechnik
SKU: 3146968
Availability: BackOrder

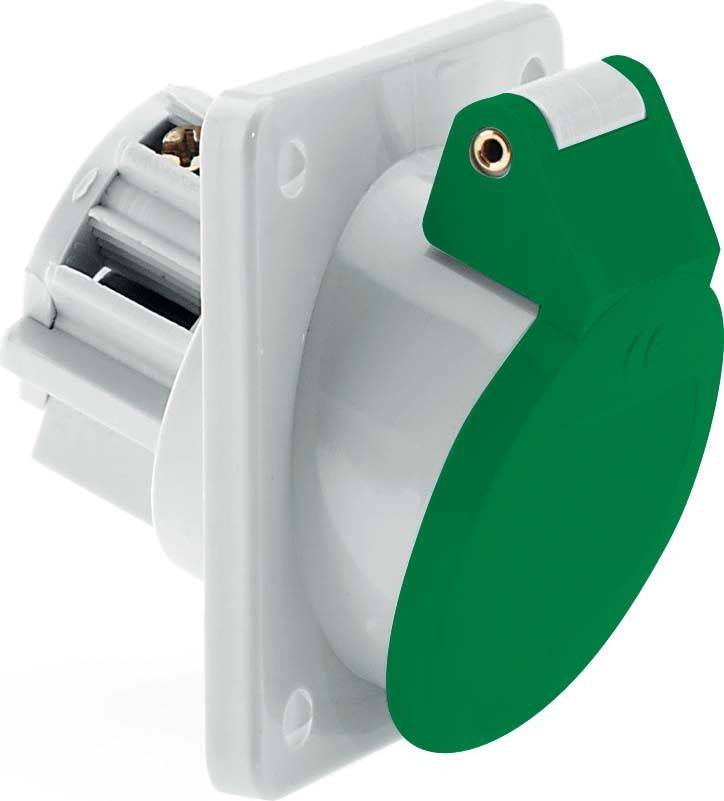

Een witte stopcontact met een groene afdekplaat, gemonteerd op een vierkante plaat. Het heeft een beschermende klep bovenaan.

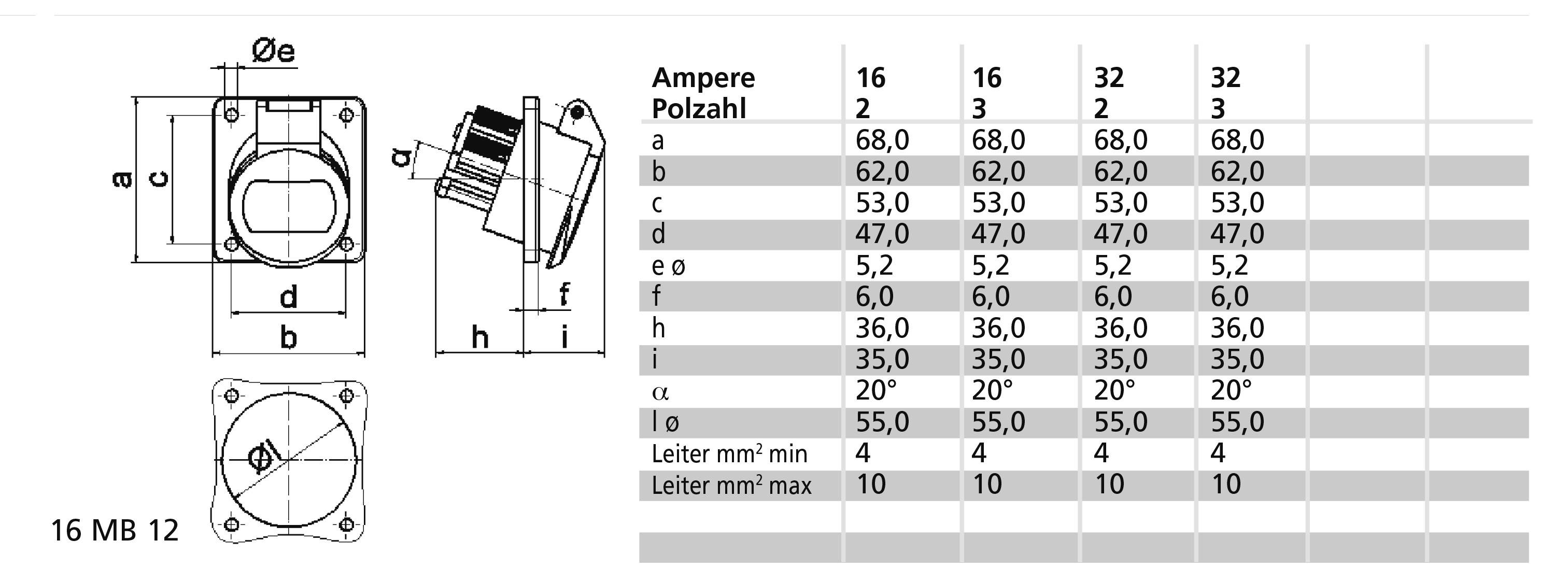

Diagram van een elektrisch stopcontact met tabel van afmetingen: a-f, h, l voor 16 en 32 ampère. Afmetingen in mm, geleiderformaten 10 mm².

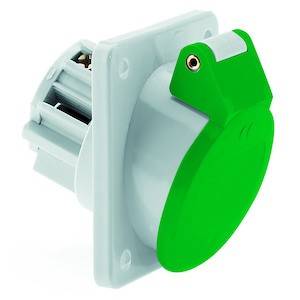

Groene stopcontact met een wit behuizing, toont de voorkant met een beschermkap.

1/3

Bals Elektrotechnik

Datasheet (PDF)

Leverbaar ma. 23 nov.

Aantal

Stuk(s)

Totaal (€ 99,17 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

IEC-stroomsterkte: 16 A.
Spanning conform en 60309-2: 20-25 V / 40-50 V (100-200 Hz) groen
Aantal polen: 2
Tijd-stand: 4 uur
Merkkleur groen
RAL-nummer: 6002
Beschermingsklasse (IP): IP44
Aansluittechniek: Schroefklem
Insteekrichting: Haaks
Kabelinvoer: Overige
Materiaal: kunststof
Contactmateriaal: CuZn
Oppervlaktebehandeling contacten: Vernikkeld
Militaire uitvoering: nee
Flensmaat verticaal: 68 mm
Boorgatafstand verticaal: 53 mm
Flensmaat horizontaal: 62 mm
Boorgatafstand horizontaal: 47 mm

Soortnaam: CEE-doos (opbouw)

Nominale spanning: 50 V

Nominale stroom: 16.0 A

Nominale stroom (afgerond): 16 A

Aansluiting A: Schroefklemmen

Uitvoering: gebogen

: IP44

Kleur (specifiek): Groen

Inhoud: 1 stuk(s)

Aantal polen: 2

Aansluiting: Schroefklem

Materiaal: Kunststof

Voedingsspanning: 50 V

: 6002

: 2

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Angled

: CuZn

: IP44

: FALSE

: 4 h

: Green

: 20-25 V / 40-50 V (100-200 Hz) green

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3146968 Bals Elektrotechnik 422 422 CEE-doos (opbouw) 16.0 A 2-polig 50 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3146968 Bals Elektrotechnik 422 422 CEE-doos (opbouw) 16.0 A 2-polig 50 V 1 stuk(s)

Omschrijving

Kleine spanningsopbouwcontactdoos gekanteld
16A 2p (2P) <50 V groen 100 - 200 Hz (20 tot 25 en 40 tot 50 V) 4 h IP44
Frequentie: 100 - 200 Hz
Technische markeringskleur: Groen RAL 6002
Contactdrager/contacten: De contactdrager is van polyamide, de contacten zijn messing vernikkeld
Maximale draaddoorsnede: 10,0 mm2
Materiaalbehuizing: polyamide
Aansluittechniek: Met schroefklem
Kabelinvoer: Overige
Kleur apparaat: Klapdeksel groen RAL 6002, behuizing grijs RAL 7035
Hoogte apparaat: 69 mm, breedte apparaat: 62 mm, diepte apparaat: 70 mm
Flensmaat verticaal: 68 mm, flensmaat horizontaal: 62 mm
Boorgatafstand verticaal: 53 mm, boorgatafstand horizontaal: 47 mm
Overige technische eigenschappen: De helling bedraagt 20°

De teksten voor dit artikel zijn automatisch vertaald.
