Benning IT 130+CFlex 1 Installatietesterset VDE-norm 0100, 0105
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details

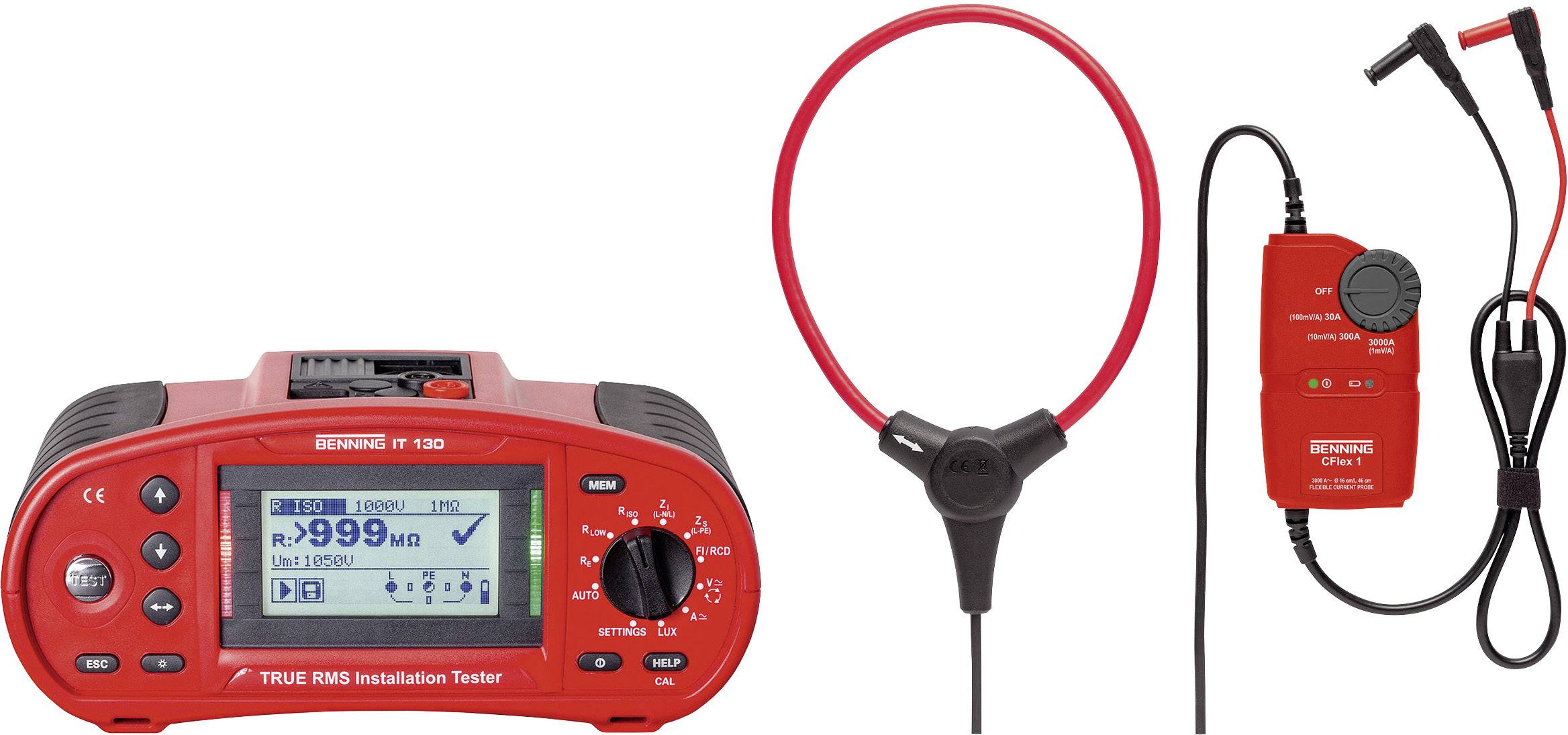

TRMS-installatietestapparaat Benning IT 130 + AC-stroomomvormer CFlex 1
- Inclusief AC-stroomomvormer CFlex 1
- Laagohmige weerstand, doorgang, isolatieweerstand, leidingimpedantie, lusimpedantie
- Controle van FI/RCD-veiligheidsschakelaar standaard en vertraagd (S), type AC, A, F, B, B+
- True RMS spanning, frequentie, draaiveld, lekstroom eerste storing in IT-netwerk
- Meetwaardegeheugen via 4 niveaus (object, blok, back-up, meetpunt) voor 1800 metingen
- Uploaden van installatiestructuren en downloaden van meetwaarden
- Bi-directionele interfaces (USB/RS 232)
Technische specificaties
- Meetbereik laagohmig: 0,01 Ω - 2 kΩ
- Teststroom: 200 mA
- Meetbereik isolatieweerstand: 10 kΩ - 1 GΩ
- Testspanning: 50/100/250/500/1000 V
- Meetbereik leidingmeting (L-N/L), lusimpedantiemeting (L-PE): 0,01 Ω - 10 kΩ
- Meetbereik kortsluitstroom: 0,01 A - 200 kA
- FI/RCD-test type AC/A/F, B/B+: activeringstijd, activeringsstroom (helling), contactspanning, automatische controle
- Meetbereik spanning: 1 - 550 V AC TRMS/DC
- Meetbereik frequentie: 0 - 500 Hz
- Meetwaardengeheugen: 1800 meetwaarden
- Soortnaam
Installatietesterset
Fabrieksstandaard (zonder certificaat)
- Interfaces
USB
RS232
- Afm.
(l x b x h) 280 x 260 x 190 mm
- Gewicht
1300 g
- Meetbereik (VDE)
Isolatieweerstand
Vermogensimpedantie
Lusimpedantie
Spanning
Stroom
Weerstand
Frequentie
- DIN-norm
DIN VDE 0100
- Weergave
Grafische LCD
- Breedte
260 mm
- Hoogte
190 mm
280 mm
- Testprocedure
Automatisch
- Spanningsverzorging
Werkt op een accu
- Aantal geheugenplaatsen
1800
- Geheugen
Ja
- Type
IT 130+CFlex 1
- VDE-norm
0100
0105
- Bijzonderheden
RCD/FI test
- Voedingsspanning
6x NiMH oplaadbare AA batterij (penlite)
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1380982 Benning IT 130+CFlex 1 Installatietesterset VDE-norm 0100, 0105
Informatie
Informatie 1380982 Benning IT 130+CFlex 1 Installatietesterset VDE-norm 0100, 0105
Informatie 1380982 Benning IT 130+CFlex 1 Installatietesterset VDE-norm 0100, 0105
Omschrijving
Veiligheidstechnische controles van elektrische installaties na aanleg of wijziging of als regelmatige herhalingstest conform VDE 0100/0105 en IEC 60364 kunnen met de Benning IT 105 eenvoudig en rationeel worden uitgevoerd. Bovendien kunnen de FI/RCD-contactverbrekers, standaard en vertraagd (S) van de types AC, A, F, B, B+ met autotest, aanraakspanning, activeringstijd en activeringsstroom (hellingtest) worden gecontroleerd. Stroommeetadapter met flexibele stroomtang met analoge uitgang. Universeel te gebruiken voor gebruikelijke meetinstrumenten en scopemeters via 4mm-veiligheidsstekker.
Uitvoering
- Voor de controle van elektrische installaties conform DIN VDE 0100-600 en DIN VDE 0105-100, incl. controle van FI/RCD-contactverbreker type B/B+
- Uitrusting: verlicht grafisch display met helpfunctie, aansluitschema
- Meetfuncties direct via draaischakelaar te selecteren
- Draaiveld
- Lekstroom eerste storing in IT-netwerk
- Meetresultaat met symbolen voor voldoet / voldoet niet
- Meetwaardegeheugen via 4 niveaus (object, blok, back-up, meetpunt)
- Geïntegreerde real-time klok
- Uploaden van installatiestructuren, downloaden van meetwaarden
- Bi-directionele USB-/RS 232-interface
- Groene/rode LED voor goed/slecht-indicatie op het testapparaat/Commander-testpen
- Commander-testpen met Test-/Geheugen-toets, LED-meetpuntverlichting
- Software voor eenvoudig downloaden van meetwaarden, logboekregistratie (testrapport/ ZVEH-testrapport), maken en overbrengen (uploaden) van installatiestructuren met Benning IT 130
- Online spanningsbewaking
- Optioneel: aardings-, stroom-, verlichtingssterktemeting
- Technische gegevens: weergave: grafisch LC-display
- Meetbereik laagohmig: 0,01 Ω - 2 kΩ
- Teststroom: 200 mA
- Meetbereik isolatieweerstand: 10 kΩ - 1 GΩ
- Testspanning: 50/100/250/500/1000 V
- Meetbereik leidingmeting (L-N/L), lusimpedantiemeting (L-PE): 0,01 Ω - 10 kΩ
- Meetbereik kortsluitstroom: 0,01 A - 200 kA
- FI/RCD-test type AC/A/F, B/B+: activeringstijd, activeringsstroom (helling), contactspanning, automatische controle
- Meetbereik spanning: 1 - 550 V AC TRMS/DC
- Meetbereik frequentie: 0 - 500 Hz
- Meetwaardengeheugen: 1800 meetwaarden
- Voedingsspanning: 6 NiMH oplaadbare AA batterijen (potlood)
Omvang van de levering
- Tas
- PC-software
- USB-/RS 232-kabel
- Schakelbare Commander-testpen
- Testkabel met geaarde stekker
- Universele testkabel
- 3x testpen/krokodillenklem
- Lader met accu's
- Gebruiksaanwijzing
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
