BERNSTEIN F1-ZSD UN Voetschakelaar 5 A 1 pedaal Met beschermkap 1x NC, 2x NO IP67 1 stuk(s) Piece

EAN:
Fabrikantnummer:
Artikelnummer:

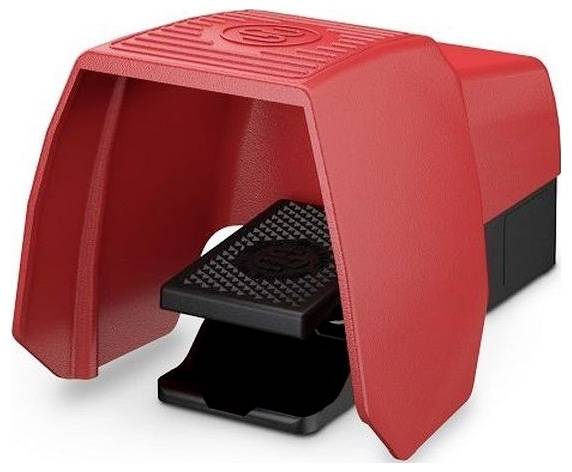

Rode voetschakelaar met beschermkap en slipvast pedaal, geschikt voor industriële toepassingen.
Verpakkingswijze
Piece
Soortnaam
Voetschakelaar
Actuator type
1 pedaal
Schakelstroom (max.)
5 A
Bijzonderheden
Met beschermkap
Datasheet (PDF)
Onbekende levertijd
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 354,55
3
2% = € 25,98
€ 345,89
5
3% = € 60,50
€ 342,45
10
4% = € 144,00
€ 340,15
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 354,55 / Stuk)
€ 354,55
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Beschermingsklasse: I
  • stoothoudspanning: 2,5 KV
  • Bemetingsbedrijfsspanning: 240 V AC en 24 V DC
  • Gedwongen opening: volgens IEC/EN 60947-5-1, bijlage K (pedaalaanslag)
  • bevestiging: 2 schroeven M8
  • aansluiting: 6 schroefaansluitingen (M3,5) met quadr. Klemplaten
  • aderdiameters 1: enkeldraads 0,5 - 1,5 mm2
  • aderdiameters 2: draad met adereindhulzen 0,5 - 1,5 mm2
  • kabelinvoer: 1 x M20 x 1,5
  • bedieningselementen: pedaal (PA)
  • schakelkracht (pedaal midden) 1. Stand: 10 N
  • schakelkracht (pedaal midden) 2. Stand: 25 N
  • drukpunt (elk pedaal): ≈200N
  • schakelfrequentie: max. 30/min
  • contacttype (elk pedaal): 1 NC-contact, 2 NO-contact (Zb)
  • gewicht met bescherming tegen ongevallen kap: ≈ 1,6 kg
  • nominale isolatiespanning: 250 V
  • gebruikscategorie1: 24 V DC/ 1,0 A
  • kortsluitbeveiliging installatie: D-zekering 4 A gG
  • aardleiding aansluitingen: 2 x M4

Piece

Soortnaam

Voetschakelaar

Bijzonderheden

Met beschermkap

Actuator type

1 pedaal

1x NC

2x NO

Materiaal

Aluminium spuitgietwerk

Contactmateriaal

PA

Aansluiting

Schroeven

Schakelstroom (max.)

5 A

Min. temperatuur

+50 °C

Max. temperatuur

-10 °C

Afm. schroefdraad

M20 x 1.5

IP67

Bedieningskracht

25 N

Inhoud

1 stuk(s)

Type

F1-ZSD UN

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2247989 BERNSTEIN F1-ZSD UN Voetschakelaar 5 A 1 pedaal Met beschermkap 1x NC, 2x NO IP67 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2247989 BERNSTEIN F1-ZSD UN Voetschakelaar 5 A 1 pedaal Met beschermkap 1x NC, 2x NO IP67 1 stuk(s) Piece

Omschrijving

Bernstein Fußschalter F1-ZSD UN

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-ZSD UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP67Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-ZSD UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067013

Geliefert wird: Bernstein Fußschalter F1-ZSD UN, Verpackungseinheit: 1 Stk., EAN: 4024337067013
