Name: binder 99 0462 75 19-20 Haakse bus Bus, haaks Totaal aantal polen: 19 Serie (ronde connectoren): 723 1 stuk(s)
Brand: binder
SKU: 3215730
Availability: InStock

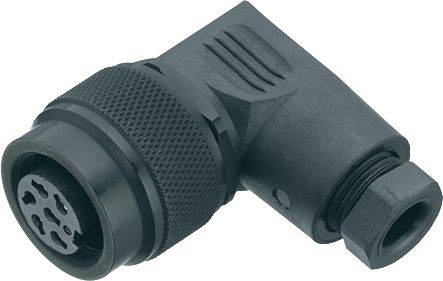

Zwarte, rechthoekige connector met ronde stekker en meerdere gaten, geschikt voor elektronische aansluitingen.

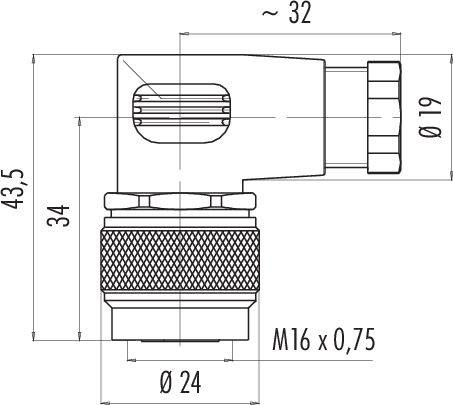

Technische tekening van een hoekverbinding. Afmetingen: Lengte 32 mm, hoogte 43,5 mm, schroefdraad M16 x 0,75. Diameter op twee plaatsen: 24 mm, 19 mm.

Diagram van een ronde connector met letters A-U ter aanduiding van de individuele pinnen. 20 aansluitingen in twee concentrische cirkels.

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse bus

Bouwtype

Bus, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar vr. 16 okt.

15 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 52,88 / Stuk)

€ 52,88

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0462 75 19 serie 723

M16 IP67 haakse doos
Aantal Polen: 19
6,0 - 8,0 mm
niet-afgeschermd
solderen
IP67

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 99 0462 75 19

Soortnaam: Haakse bus

Bouwtype: Bus, haaks

Totaal aantal polen: 19

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 24

Fabrikantnr.: 99 0462 75 19-20

Aantal polen: 19

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 723

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 0101 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214483

Leverbaar ma. 14 dec 2026

Conrad Electronic

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

binder 09 0101 25 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214484

Leverbaar ma. 14 dec 2026

Conrad Electronic

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 27,26^*

binder 09 0101 70 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214485

Leverbaar ma. 14 dec 2026

Conrad Electronic

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 27,26^*

binder 09 0101 79 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214486

Leverbaar ma. 14 dec 2026

Conrad Electronic

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

binder 09 0102 25 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214487

Leverbaar vr. 16 okt.

20 Stuk(s)Conrad Electronic

7 A

Solderen

Bus, recht

Kabelconnector

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,09^*

binder 09 0102 70 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214488

Leverbaar ma. 14 dec 2026

Conrad Electronic

7 A

Solderen

Bus, recht

Kabelconnector

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,09^*

binder 09 0102 79 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214489

Leverbaar ma. 14 dec 2026

Conrad Electronic

7 A

Solderen

Bus, recht

Kabelconnector

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

binder 09 0103 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214490

Leverbaar do. 5 nov.

Conrad Electronic

7 A

Solderen

Flensstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

binder 09 0103 09 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214491

Leverbaar do. 5 nov.

Conrad Electronic

7 A

Solderen

Flensstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

binder 09 0103 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214492

Leverbaar do. 5 nov.

Conrad Electronic

7 A

Solderen

Flensstekker

250 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Documenten en downloads

Datablad

Datablad 3215730 binder 99 0462 75 19-20 Haakse bus Bus, haaks Totaal aantal polen: 19 Serie (ronde connectoren): 723 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215730 binder 99 0462 75 19-20 Haakse bus Bus, haaks Totaal aantal polen: 19 Serie (ronde connectoren): 723 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
