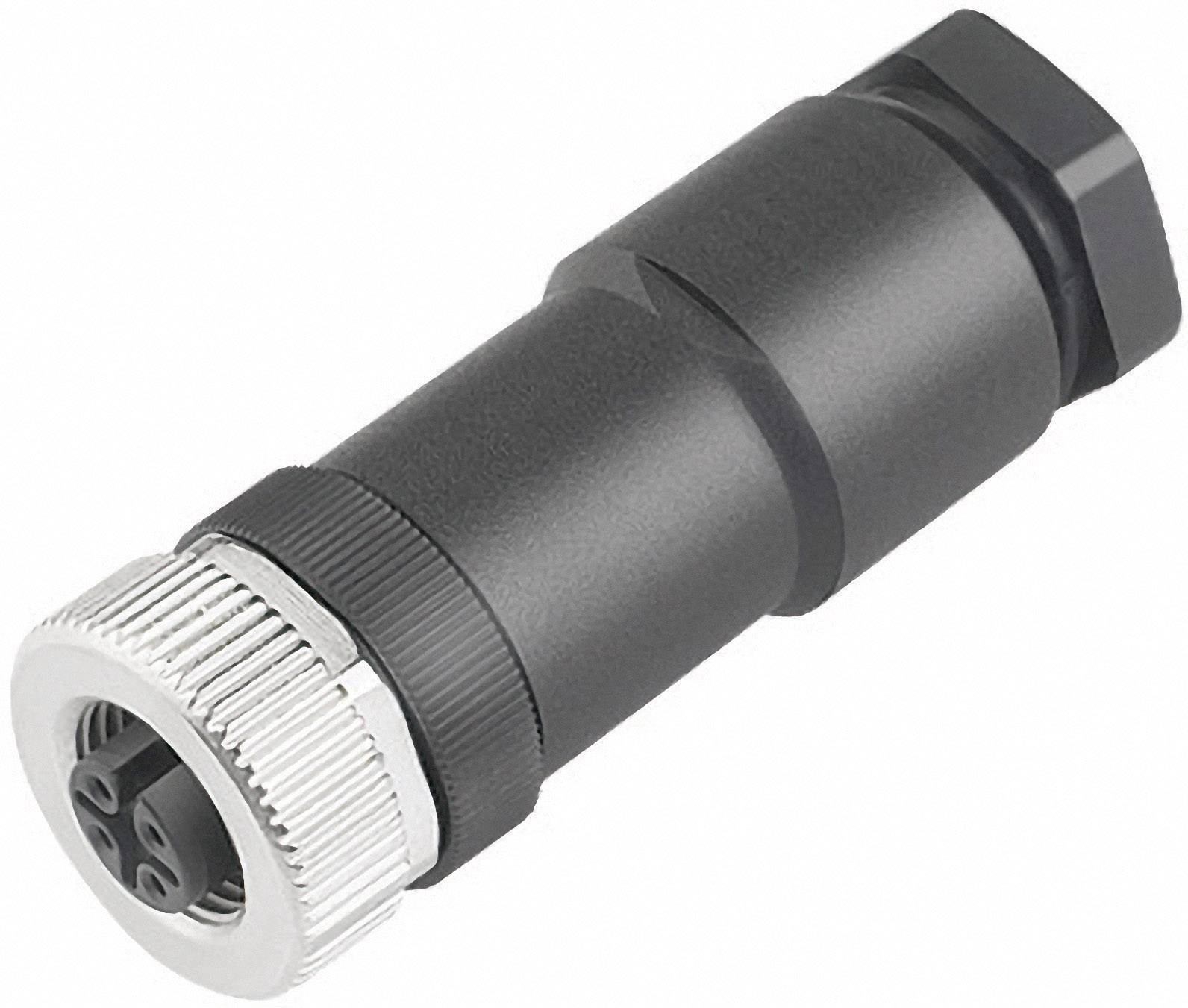

binder 99-019-04 Ronde connector Koppeling, recht Totaal aantal polen: 4 Serie (ronde connectoren): 763 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Ronde connector
Bouwtype
Koppeling, recht
Totaal aantal polen
4
Aansluiting
Schroeven
Inhoud
1 stuk(s)
Datasheet (PDF)
12 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 14,87
3
5% = € 0,74
€ 14,13
5
7% = € 1,04
€ 13,83
10
8% = € 1,23
€ 13,64
25
10% = € 1,45
€ 13,42
50
11% = € 1,70
€ 13,17
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 14,87 / Stuk)
€ 14,87
excl. btw
Inclusief 14 dagen retourrecht
Technische specificaties
- Type
99-019-04
- Soortnaam
Ronde connector
- Bouwtype
Koppeling, recht
- Totaal aantal polen
4
- Aansluiting
Schroeven
- Inhoud
1 stuk(s)
- Max. temperatuur
+125 °C
- Nominale stroom
11 A
- Min. temperatuur
-40 °C
- Nominale stroom (afgerond)
11 A
- Nominale spanning
300 V
- Contactmateriaal
Au
- Kabeldiameter tot
10 mm
- Kabeldiameter vanaf
8 mm
18
- Aansluithoek
180°
- Fabrikantnr.
99-019-04
- Kabel-Ø
8 - 10 mm
- Aantal polen
4
- Max. dwarsdoorsnede
1.5 mm²
- Doorsnede bereik
1.5 mm² (max)
IP67
- Serie
763
- Dwarsdoorsnede
1.5 mm²
- Maat
M12
Documenten en downloads
Datablad
Datablad 567868 binder 99-019-04 Ronde connector Koppeling, recht Totaal aantal polen: 4 Serie (ronde connectoren): 763 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 567868 binder 99-019-04 Ronde connector Koppeling, recht Totaal aantal polen: 4 Serie (ronde connectoren): 763 1 stuk(s)
Omschrijving
Tot nu toe was het niet mogelijk om voedingskabels op confectioneerbare M12 connectoren aan te sluiten, omdat de klemmen slechts tot 0,75 mm² gingen en de kabeldoorvoer bij 8 mm stopte. De nieuwe versies kunnen met adereindhulzen tot 1,5 mm² geklemd en de kabeldiameter kan tot 10 mm afgedicht worden. Hierdoor is het mogelijk om bij een omgevingstemperatuur van 40°C 8 A per contact over te dragen. De contacten worden van een Au-oppervlak voorzien om de overgangsweerstanden en het warmteverlies te reduceren. De connectoren zijn steekcompatibel met alle 4- en 5-polige versies in A-codering conform DIN EN61076-2-101.
