Name: binder 99 0971 100 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)
Brand: binder
SKU: 3215881
Availability: InStock

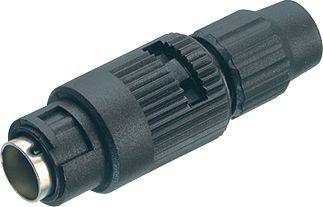

Zwarte stekker met geprofileerd oppervlak en metalen contact. Wordt vaak gebruikt voor elektrische of elektronische verbindingen.

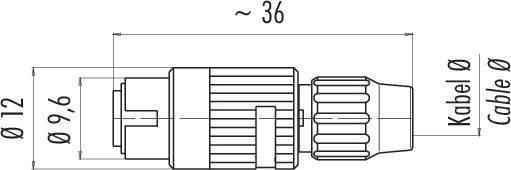

Technische tekening van een cilindrische stekker met geribde details. Afmetingen: lengte ca. 36 mm, diameter 12 mm, kabeldiameter 9,6 mm.

Een diagram toont twee zwarte punten binnen een cirkel, genummerd als '1' en '2'. De cirkel heeft horizontale en verticale lijnen die elkaar in het midden kruisen.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar do. 15 okt.

45 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0971 100 02 serie 710

Bajonet kabelstekker
Aantal polen: 2
3,0 - 4,0 mm
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Kabeldoorvoer: 3,0 - 4,0 mm
Montagemethode: Kabelmontage

Type: 99 0971 100 02

Soortnaam: Kabelstekker

Bouwtype: Stekker, recht

Totaal aantal polen: 2

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 4 A

Nominale stroom (afgerond): 4 A

Sluiting: Bajonet

Nominale spanning: 125 V

Contactmateriaal: CuZn

Materiaal (behuizing): PA

: AWG 24

Fabrikantnr.: 99 0971 100 02-20

Aantal polen: 2

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 710

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

binder 99 0971 100 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215881

Leverbaar do. 15 okt.

45 Stuk(s)Conrad Electronic

Dit product

4 A

Stekker, recht

1 stuk(s)

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

binder 09 0973 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215137

Leverbaar do. 26 nov.

Conrad Electronic

4 A

Flensstekker

1 stuk(s)

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,91^*

binder 09 0974 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215138

Leverbaar do. 15 okt.

205 Stuk(s)Conrad Electronic

4 A

Bus, recht

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,91^*

binder 09 0997 00 05-20 Flensstekker Flensstekker Totaal aantal polen: 5 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215139

Leverbaar do. 15 okt.

245 Stuk(s)Conrad Electronic

3 A

Flensstekker

1 stuk(s)

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

binder 99 0971 102 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215882

Leverbaar ma. 16 nov.

Conrad Electronic

4 A

Stekker, recht

1 stuk(s)

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

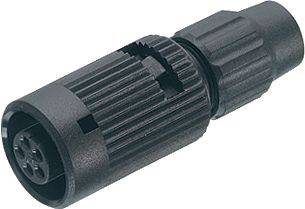

binder 99 0972 100 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215883

Leverbaar ma. 16 nov.

Conrad Electronic

4 A

Bus, recht

1 stuk(s)

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

binder 99 0972 102 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215884

Leverbaar ma. 16 nov.

Conrad Electronic

4 A

Bus, recht

1 stuk(s)

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

binder 99 0975 102 03-20 Kabelstekker Stekker, recht Totaal aantal polen: 3 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215885

Leverbaar do. 15 okt.

49 Stuk(s)Conrad Electronic

4 A

Stekker, recht

1 stuk(s)

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

binder 99 0976 102 03-20 Kabelconnector Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215886

Leverbaar do. 15 okt.

37 Stuk(s)Conrad Electronic

4 A

Bus, recht

1 stuk(s)

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

binder 99 0980 102 04-20 Kabelconnector Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215888

Leverbaar do. 15 okt.

22 Stuk(s)Conrad Electronic

3 A

Bus, recht

1 stuk(s)

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,52^*

Documenten en downloads

Datablad

Datablad 3215881 binder 99 0971 100 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215881 binder 99 0971 100 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli

De teksten voor dit artikel zijn automatisch vertaald.
