Bürkert Direct bedienbaar ventiel 178300 6027 Kompakt 24 V/AC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

EAN:
Fabrikantnummer:
Artikelnummer:

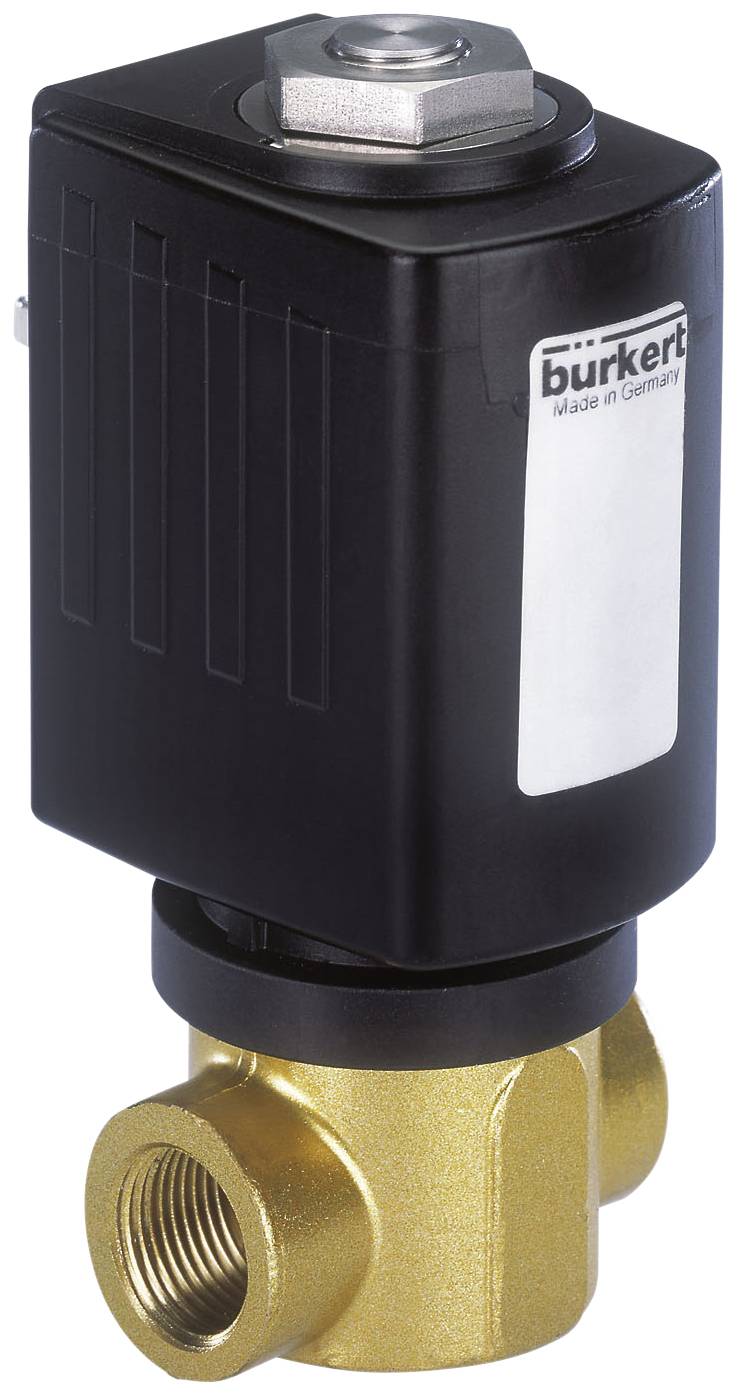

Een zwart magneetventiel met messing aansluiting van Bürkert, Duitse fabrikant. Ventiel voor de besturing van vloeistof- en gasstroom.
Datasheet (PDF)
Leverbaar vr. 23 okt.
1 Stuk(s)
Aantal
Totaal (€ 115,69 / Stuk)
€ 115,69
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

2/2-weg compact magneetventiel

  • Compacte vorm.
  • Direct werkend
  • FKM afdichting als standaard
  • Opzetspoel kan 4 x 90° worden gedraaid
  • Geschikt voor technisch vacuüm

Technische specificaties

  • Nominale breedte 4,0 mm
  • Leidingaansluiting mof G 1/4"
  • Kv-waarde 0,54 m³/h
  • Drukbereik 0 - 16 bar
  • Spanning: 024 V/50 Hz
  • Mediumtemperatuur -10 tot +140 °C
  • Omgevingstemperatuur -10 tot +55 °C
  • Viscositeit max. 21 mm²/s
  • Openingstijd 10 - 20 ms
  • Sluittijd 20 - 30 ms
  • Elektrisch stroomverbruik 105 VA start, 37 VA bedrijf (warme spoel) 16 W
Soortnaam

Direct bedienbaar ventiel

Voedingsspanning

24 V/AC

Operationele druk (max.)

16 bar

Materiaal (behuizing)

Messing

Aansluiting

G 1/4 mof

Bedrijfstemperatuurbereik

-10 °C (min)

Temperatuurbereik van het medium

-10 tot +140 °C

Fabrikantnr.

178300

Werkingsdruk (min.)

0 bar

Min. bedrijfstemperatuur

-10 °C

Afdichtmateriaal

FKM

Functie

2/2-weg

Gewicht

0.793 kg

Max. medium temperatuur

+140 °C

Min. medium temperatuur

-10 °C

Medium

Neutrale media

Nominale breedte

4 mm

Bijzonderheden

Mof

55 mm

IP65

Max. omgevingstemperatuur

+55 °C

Min. omgevingstemperatuur

-10 °C

Wijze van werking

Directwerkend

KV-waarde

9 l/min

Documenten en downloads

Datablad

Datablad 625444 Bürkert Direct bedienbaar ventiel 178300 6027 Kompakt 24 V/AC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 625444 Bürkert Direct bedienbaar ventiel 178300 6027 Kompakt 24 V/AC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Omschrijving

Het direct werkende magneetventiel wordt gebruikt om te blokkeren, te doseren, te vullen en te ventileren. Het opzetmagneetsysteem is modulair opgebouwd. De spoel kan 360° worden gedraaid.

Uitvoering

  • 2/2-weg compact magneetventiel
  • In ruststand gesloten
  • Behuizingsmateriaal messing
  • Afdichtingsmateriaal FKM
  • Media: vacuüm, neutrale gassen en vloeistoffen (bijv. perslucht, water, hydraulische olie)
  • Spoelmateriaal epoxide (klasse H)
  • Spanningstolerantie: ±10%
  • Nominale modus: continubedrijf 100% inschakelduur
  • Beschermingsklasse IP 65 met toestelcontactdoos
  • Elektrische aansluiting conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
  • Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven

Opmerkingen

De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder toestelcontactdoos geleverd (zie accessoires).
