Name: Bürkert Luchtgestuurd ventiel 146272 2012 G 3/4 mof Nominale breedte 20 mm 1 stuk(s)
Brand: Bürkert
SKU: 624117
Availability: InStock

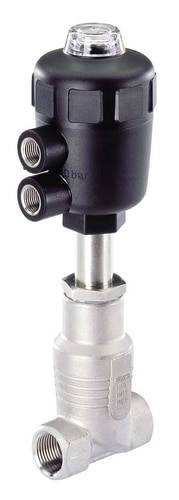

'Pneumatische klep van roestvrij staal met zwarte behuizing, geschikt voor industriële toepassingen.'

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 412,40 / Stuk)

€ 412,40

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

2/2-weg rechte klepafsluiter voor media tot +180 °C, roestvrijstalen behuizing

Voor media tot +180 °C
Lange levensduur
Optische standaanduiding standaard
Draaibare aandrijfkop voor het richten van de stuurluchtaansluitingen
Minimaal stuurluchtverbruik door vullichaam
Uitgebreide keuze aan aandrijfformaten maakt optimale en voordelige aandrijfcombinaties mogelijk
Sluitslagarm bij vloeistoffen door de aanstroming onder de afsluiter
Compacte rechte klepafsluiter
Behuizingsmateriaal fijn gegoten 316L

Technische specificaties

G 3/4"
Nominale breedte 20 mm
Grootte aandrijving Ø 40 mm
Kv-waarde 8,1 m³/h
Stuurdruk 4,0 tot 10 bar
6,5 bar max. werkdruk tot +180 °C
Mediumtemperatuur -10 tot +180 °C
Omgevingstemperatuur: -10 tot +60 °C

Soortnaam: Luchtgestuurd ventiel

Operationele druk (max.): 6.5 bar

Materiaal (behuizing): RVS

Aansluiting: G 3/4 mof

Bedrijfstemperatuurbereik: -10 °C (min)

Temperatuurbereik van het medium: -10 tot +180 °C

Fabrikantnr.: 146272

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -10 °C

Afdichtmateriaal: PFTE

Functie: 2/2-weg

Gewicht: 0.729 kg

Max. medium temperatuur: +180 °C

Min. medium temperatuur: -10 °C

Medium: Agressieve media

Nominale breedte: 20 mm

Bijzonderheden: Mof

Hoogte: 170 mm

: 75 mm

Drukregeling (max.): 10 bar

Drukregeling (min.): 4 bar

Max. omgevingstemperatuur: +30 °C

Min. omgevingstemperatuur: -10 °C

KV-waarde: 135 l/min

Materiaal: Afdichting: PTFE, behuizing: roestvrij staal

Aansluiting: G 3/4 mof

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Operationele druk (max.)

Bürkert Luchtgestuurd ventiel 146227 2012 G 1/8 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624084

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/8

15 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 536,36^*

Bürkert Luchtgestuurd ventiel 146228 2012 G 3/8 mof Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624085

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 3/8 mof

15 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 400,83^*

Bürkert Luchtgestuurd ventiel 146229 2012 G 1/8 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624087

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/8

15 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 400,83^*

Bürkert Luchtgestuurd ventiel 146230 2012 G 1/8 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624089

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/8

15 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 400,83^*

Bürkert Luchtgestuurd ventiel 146232 2012 G 1/8 Nominale breedte 10 mm Rustpositie door veerkracht geopend 1 stuk(s)

Artikelnummer:624090

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/8

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 536,36^*

Bürkert Luchtgestuurd ventiel 146233 2012 G 3/8 mof Nominale breedte 10 mm Rustpositie door veerkracht geopend 1 stuk(s)

Artikelnummer:624091

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 3/8 mof

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 400,83^*

Bürkert Luchtgestuurd ventiel 146237 2012 G 1/4 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624093

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/4

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 552,89^*

Bürkert Luchtgestuurd ventiel 146238 2012 G 3/8 mof Nominale breedte 10 mm 2/2-weg 1 stuk(s)

Artikelnummer:624094

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 3/8 mof

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 417,36^*

Bürkert Luchtgestuurd ventiel 146239 2012 G 1/4 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624095

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/4

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 417,36^*

Bürkert Luchtgestuurd ventiel 146240 2012 G 1/4 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624096

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/4

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 417,36^*

Documenten en downloads

Datablad

Datablad 624117 Bürkert Luchtgestuurd ventiel 146272 2012 G 3/4 mof Nominale breedte 20 mm 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 624117 Bürkert Luchtgestuurd ventiel 146272 2012 G 3/4 mof Nominale breedte 20 mm 1 stuk(s)

Omschrijving

De extern gestuurde rechte klepafsluiter bestaat uit een pneumatisch bediende zuigeraandrijving en een 2-weg klephuis. De beproefde automatisch bijstellende en onderhoudsvrije stopbuspakking garandeert een hoge dichtheid en een lange levensduur.

Uitvoering

2/2-weg rechte klepafsluiter met aanstroming onder de afsluiter
Mofaansluiting
Veerkracht gesloten
Behuizingsmateriaal fijn gegoten roestvrij staal 316L
Nominale druk PN 25 (behuizingsdrukniveau)
Materiaal aandrijving polyamide
Afdichtingsmateriaal PTFE
Universeel te gebruiken voor vloeistoffen, gassen en stoom
Viscositeit max. 600 mm²/s
Stopbus PTFE V-ringen met veercompensatie
Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Stuurmedium lucht en neutrale gassen
Stuurluchtaansluiting G 1/8"

Opmerkingen

De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. .

Omschrijving

Uitvoering

2/2-weg rechte klepafsluiter met aanstroming onder de afsluiter
Mofaansluiting
Veerkracht gesloten
Behuizingsmateriaal fijn gegoten roestvrij staal 316L
Nominale druk PN 25 (behuizingsdrukniveau)
Materiaal aandrijving polyamide
Afdichtingsmateriaal PTFE
Universeel te gebruiken voor vloeistoffen, gassen en stoom
Viscositeit max. 600 mm²/s
Stopbus PTFE V-ringen met veercompensatie
Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Stuurmedium lucht en neutrale gassen
Stuurluchtaansluiting G 1/8"

Opmerkingen

De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. .
