Name: Bürkert Luchtgestuurd ventiel 152839 2012 G 1/4 Nominale breedte 100 mm Rustpositie door veerkracht gesloten 1 stuk(s)
Brand: Bürkert
SKU: 624362
Availability: InStock

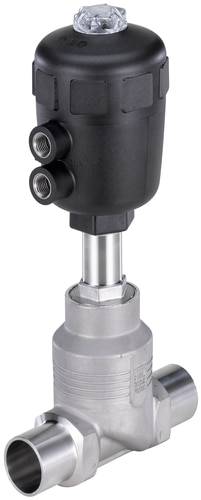

Ventiel met een zwarte kunststof kop en een zilver metalen behuizing, geschikt voor industriële buizen en vloeistofregulering.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 2.643,80 / Stuk)

€ 2.643,80

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

2/2-weg rechte klepafsluiter voor media tot +180 °C, roestvrijstalen behuizing

Voor media tot +180 °C
Lange levensduur
Optische standaanduiding standaard
Draaibare aandrijfkop voor het richten van de stuurluchtaansluitingen
Minimaal stuurluchtverbruik door vullichaam
Uitgebreide keuze aan aandrijfformaten maakt optimale en voordelige aandrijfcombinaties mogelijk
Sluitslagarm bij vloeistoffen door de aanstroming onder de afsluiter
Compacte rechte klepafsluiter
Behuizingsmateriaal fijn gegoten 316L

Technische specificaties

Nominale breedte 100 mm
Grootte aandrijving Ø 225 mm
Kv-waarde 155,0 m³/h
Stuurdruk van 4,8 tot 6 bar
10 bar max. werkdruk tot +180 °C
Mediumtemperatuur -10 tot +180 °C
Omgevingstemperatuur -10 tot +50 °C

Soortnaam: Luchtgestuurd ventiel

Operationele druk (max.): 10 bar

Materiaal (behuizing): RVS

Aansluiting: G 1/4

Bedrijfstemperatuurbereik: -10 °C (min)

Temperatuurbereik van het medium: -10 tot +180 °C

Fabrikantnr.: 152839

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -10 °C

Afdichtmateriaal: PFTE

Functie: 2/2-weg

Gewicht: 30.900 kg

Max. medium temperatuur: +180 °C

Min. medium temperatuur: -10 °C

Nominale breedte: 100 mm

Bijzonderheden: P-aansluiting G 1/4

Hoogte: 504 mm

: 260 mm

Drukregeling (max.): 6 bar

Drukregeling (min.): 4.8 bar

Max. omgevingstemperatuur: +50 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Rustpositie door veerkracht gesloten

KV-waarde: 2583.33 l/min

Materiaal: Afdichting: PTFE, behuizing: roestvrij staal

Aansluiting: Lasmof conform DIN 11850 serie 2 (buisbuitendiameter: 104 mm)

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Operationele druk (max.)

Bürkert Luchtgestuurd ventiel 146227 2012 G 1/8 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624084

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/8

15 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 536,36^*

Bürkert Luchtgestuurd ventiel 146228 2012 G 3/8 mof Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624085

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 3/8 mof

15 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 400,83^*

Bürkert Luchtgestuurd ventiel 146229 2012 G 1/8 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624087

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/8

15 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 400,83^*

Bürkert Luchtgestuurd ventiel 146230 2012 G 1/8 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624089

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/8

15 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 400,83^*

Bürkert Luchtgestuurd ventiel 146232 2012 G 1/8 Nominale breedte 10 mm Rustpositie door veerkracht geopend 1 stuk(s)

Artikelnummer:624090

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/8

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 536,36^*

Bürkert Luchtgestuurd ventiel 146233 2012 G 3/8 mof Nominale breedte 10 mm Rustpositie door veerkracht geopend 1 stuk(s)

Artikelnummer:624091

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 3/8 mof

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 400,83^*

Bürkert Luchtgestuurd ventiel 146237 2012 G 1/4 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624093

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/4

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 552,89^*

Bürkert Luchtgestuurd ventiel 146238 2012 G 3/8 mof Nominale breedte 10 mm 2/2-weg 1 stuk(s)

Artikelnummer:624094

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 3/8 mof

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 417,36^*

Bürkert Luchtgestuurd ventiel 146239 2012 G 1/4 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624095

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/4

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 417,36^*

Bürkert Luchtgestuurd ventiel 146240 2012 G 1/4 Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:624096

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

G 1/4

16 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 417,36^*

Documenten en downloads

Datablad

Datablad 624362 Bürkert Luchtgestuurd ventiel 152839 2012 G 1/4 Nominale breedte 100 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 624362 Bürkert Luchtgestuurd ventiel 152839 2012 G 1/4 Nominale breedte 100 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Omschrijving

De extern gestuurde rechte klepafsluiter bestaat uit een pneumatisch bediende zuigeraandrijving en een 2-weg klephuis. De beproefde automatisch bijstellende en onderhoudsvrije stopbuspakking garandeert een hoge dichtheid en een lange levensduur.

Uitvoering

2/2-weg rechte klepafsluiter met aanstroming onder de afsluiter
Lasaansluiting conform DIN 11850 serie 2
Veerkracht gesloten
Behuizingsmateriaal fijn gegoten roestvrij staal 316L
Nominale druk PN 25 (behuizingsdrukniveau)
Materiaal aandrijving polyamide
Afdichtingsmateriaal PTFE
Universeel te gebruiken voor vloeistoffen, gassen en stoom
Viscositeit max. 600 mm²/s
Stopbus PTFE V-ringen met veercompensatie
Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Stuurmedium lucht en neutrale gassen
Stuurluchtaansluiting G 1/4"

Opmerkingen

De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. .

Omschrijving

Uitvoering

2/2-weg rechte klepafsluiter met aanstroming onder de afsluiter
Lasaansluiting conform DIN 11850 serie 2
Veerkracht gesloten
Behuizingsmateriaal fijn gegoten roestvrij staal 316L
Nominale druk PN 25 (behuizingsdrukniveau)
Materiaal aandrijving polyamide
Afdichtingsmateriaal PTFE
Universeel te gebruiken voor vloeistoffen, gassen en stoom
Viscositeit max. 600 mm²/s
Stopbus PTFE V-ringen met veercompensatie
Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Stuurmedium lucht en neutrale gassen
Stuurluchtaansluiting G 1/4"

Opmerkingen

De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. .
