Name: Bürkert Magneetventiel 126056 0355 230 V G 1/4 Nominale breedte 3 mm Directwerkend 1 stuk(s)
Brand: Bürkert
SKU: 3047085
Availability: InStock

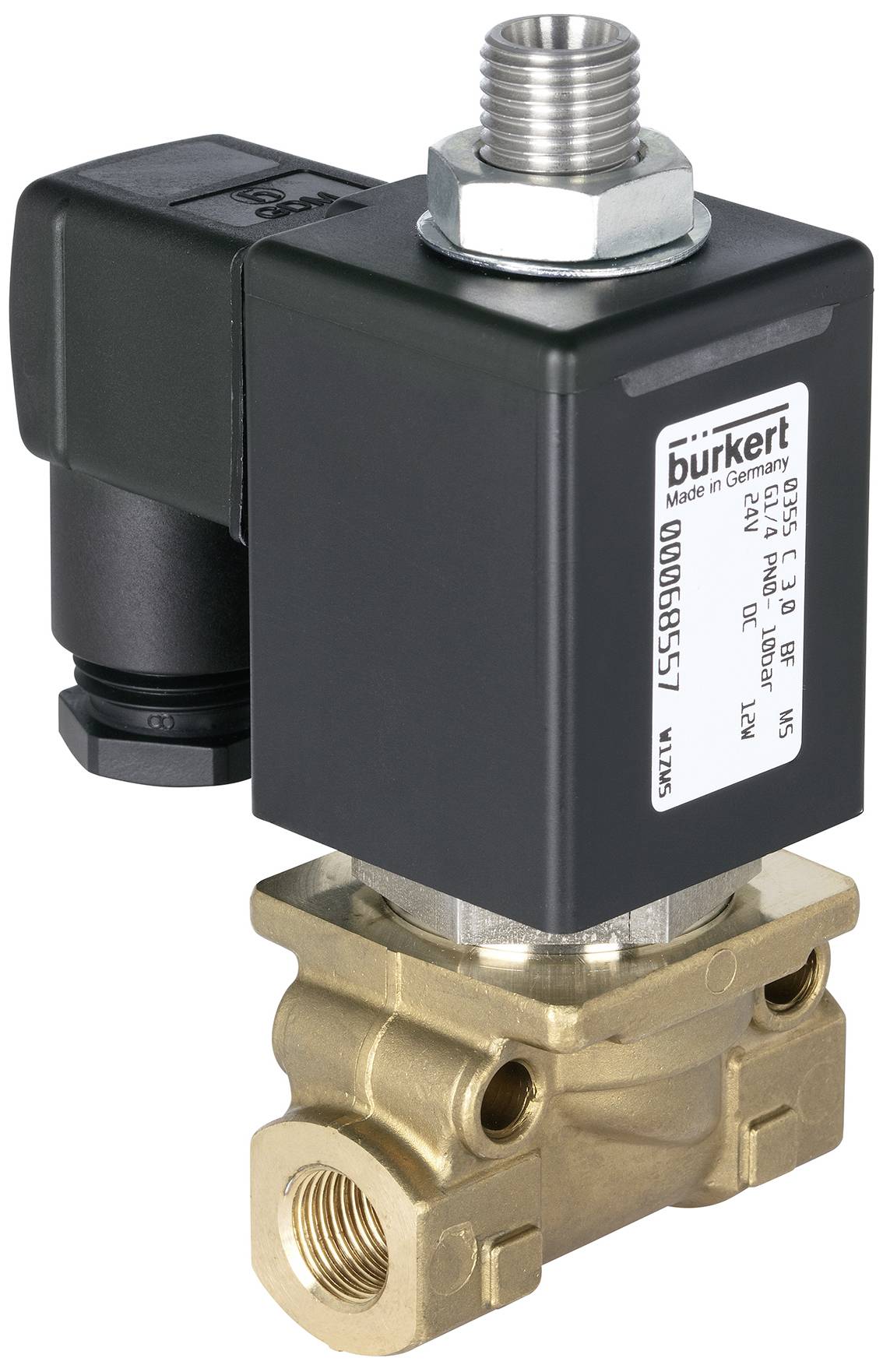

Ventiel met zwart behuizing en messing aansluiting, verticaal georiënteerd. Voorzien van technische specificaties en fabrikantlogo.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 206,60 / Stuk)

€ 206,60

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3/2-weg magneetventiel, direct werkend

3/2-weg stoelventiel direct werkend
Overgestoken spoelsysteem
Mediumtemperatuur tot +180 °C.
Voor vloeibare en gasvormige media

Technische specificaties

Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: Messing en roestvrij staal
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 130 °C
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Meegeleverd
Elektrische aansluiting - apparaatstekkerdoos type. Nr. - Type: 00131874 - 2508
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - schakeltijd openen max.: 20 ms
Apparaateigenschappen - schakeltijd sluiten max.: 30 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Eigenschappen van het apparaat - aanstroming: Via de stoel
Kenmerken apparaat - vacuümuitvoering: Ja
Kenmerken apparaat - bevestiging type: Bevestigingsbeugel
Eigenschappen van het apparaat - aandrijftype: Hefanker
Apparaateigenschappen - werking: Direct werkend
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 10 ms
Apparaateigenschappen - schakeltijd sluiten min: 20 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Nominale breedte (kV-waarde) - QNn-waarde (gas): 200 L/min.
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 3 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 0,2 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1/8 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/4
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/4
Proces-/leidingaansluiting - leidingaansluiting 3 type: Buitendraad
Proces-/leidingaansluiting - Leidingaansluiting 3 schroefdraadtype: M
Proces-/leidingaansluiting - leidingaansluiting 3 schroefdraadaanduiding: 14 x 1,5
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 230 V.
Spanning - spanning max. / nominale spanning: 230 V.
Spanning - wisselspanning: Ja
Spanning - gelijkspanning: Nee
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoelgrootte: 40 mm
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Overgestoken
Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
Materialen - hoofdventiel materiaal met contact met het medium: Messing
Materiaal - klepzitting materiaal: Roestvrij staal
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
Werking - handbediening: Nee
Goedkeuringen - nominaal vermogen: 10 W.
Spanning frequentie: 50 Hz

Soortnaam: Magneetventiel

Voedingsspanning: 230 V

Operationele druk (max.): 0 bar

Aansluiting: G 1/4

Bedrijfstemperatuurbereik: -10 °C (min)

Temperatuurbereik van het medium: -10 tot 130 °C

Fabrikantnr.: 126056

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -10 °C

Afdichtmateriaal: FKM

Functie: 3/2-weg

Max. medium temperatuur: 130 °C

Min. medium temperatuur: -10 °C

Medium: Gasvormige media

Nominale breedte: 3 mm

Bijzonderheden: Flens

QNn-waarde: 200 l/min

: IP65

Max. omgevingstemperatuur: 55 °C

Wijze van werking: Directwerkend

KV-waarde: 0.2 m³/h

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3047085 Bürkert Magneetventiel 126056 0355 230 V G 1/4 Nominale breedte 3 mm Directwerkend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047085 Bürkert Magneetventiel 126056 0355 230 V G 1/4 Nominale breedte 3 mm Directwerkend 1 stuk(s)

Omschrijving

Direct werkende hefankermagneetklep type 0355 voor de besturing van hete media zoals dampen, oliën en gassen.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.

Omschrijving

Direct werkende hefankermagneetklep type 0355 voor de besturing van hete media zoals dampen, oliën en gassen.

De teksten voor dit artikel zijn automatisch vertaald.
