Name: Bürkert Magneetventiel 161834 6014 24 V G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)
Brand: Bürkert
SKU: 3047110
Availability: InStock

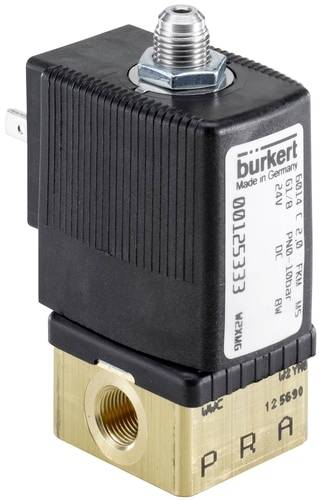

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 157,02 / Stuk)

€ 157,02

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3/2-weg magneetventiel, direct werkend

Direct werkende en compacte klep tot nominale breedte DN 2,5
Trillingsbestendig, vastgeschroefd spoelsysteem
Banjo-schroefverbinding voor directe montage op pneumatische ventielen
Explosieveilige uitvoeringen
Energiebesparende kick- en drop-uitvoeringen beschikbaar

Technische specificaties

Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 100 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
Druk & temperatuur - nominale druk max. (gas): 10 bar
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - schakeltijd openen max.: 15 ms
Apparaateigenschappen - schakeltijd sluiten max.: 20 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Apparaateigenschappen - vacuümuitvoering: Nee
Eigenschappen apparaat - zuurstofuitvoering: Ja
Kenmerken apparaat - onderdelen olie- en vetvrij: Ja (conform DIS 1000020797)
Eigenschappen van het apparaat - aandrijftype: Hefanker
Apparaateigenschappen - werking: Direct werkend
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 10 ms
Apparaateigenschappen - schakeltijd sluiten min: 15 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Nominale breedte (kV-waarde) - QNn-waarde (gas): 120 L/min.
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 2 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 0,11 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 5/64 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Flens
Proces-/leidingaansluiting - leidingaansluiting 2 type: Flens
Proces-/leidingaansluiting - leidingaansluiting 1 flens: Borstelflens 32 x 32 uitvoering A1Bürkert-flens 32 x 32 uitvoering A1
Proces-/leidingaansluiting - leidingaansluiting 3 type: Buitendraad
Proces-/leidingaansluiting - leidingaansluiting 2 flens: Borstelflens 32 x 32 uitvoering A1Bürkert-flens 32 x 32 uitvoering A1
Proces-/leidingaansluiting - Leidingaansluiting 3 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 3 schroefdraadaanduiding: 1/8
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoelgrootte: 32 mm
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Overgestoken
Spoel (kern) - spoel materiaal (verpakking): PA (polyamide)
Spoel (kern) - thermische isolatieklasse van de aandrijving: B
Spoel (kern) - nominaal vermogen DC: 9 W.
Spoel (kern) - gereduceerd vermogen DC: 9 W.
Materialen - hoofdventiel materiaal met contact met het medium: Roestvrij staal
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
Werking - handbediening: Nee
Goedkeuringen - nominaal vermogen: 8 W.

Soortnaam: Magneetventiel

Voedingsspanning: 24 V

Operationele druk (max.): 0 bar

Aansluiting: G 1/8

Bedrijfstemperatuurbereik: -10 °C (min)

Temperatuurbereik van het medium: -10 tot 100 °C

Fabrikantnr.: 161834

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -10 °C

Afdichtmateriaal: FKM

Functie: 3/2 gesloten monostabiel

Max. medium temperatuur: 100 °C

Min. medium temperatuur: -10 °C

Medium: Perslucht conform ISO 8573-1:2010 [1:4:1]

Nominale breedte: 2 mm

Bijzonderheden: Flens

QNn-waarde: 120 l/min

: IP65

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Directwerkend

KV-waarde: 0.11 m³/h

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Aansluiting

Operationele druk (max.)

Materiaal (behuizing)

Soortnaam

Bürkert Hefankerventiel 125335 6014 110 V G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351291

Leverbaar vr. 23 okt.

10 Stuk(s)Conrad Electronic

110 V

G 1/8

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Bürkert Hefankerventiel 125359 6014 110 V G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2350841

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 1/8

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Bürkert Hefankerventiel 125366 6014 230 V Flens, G 1/8 Nominale breedte 1.5 mm Directwerkend 1 stuk(s)

Artikelnummer:2351292

Leverbaar vr. 23 okt.

20 Stuk(s)Conrad Electronic

230 V

Flens

16 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Bürkert Hefankerventiel 125367 6014 24 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351275

Leverbaar vr. 23 okt.

45 Stuk(s)Conrad Electronic

24 V

Flens

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Bürkert Hefankerventiel 125368 6014 24 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351293

Leverbaar vr. 23 okt.

30 Stuk(s)Conrad Electronic

24 V

Flens

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Bürkert Hefankerventiel 125370 6014 230 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351294

Leverbaar vr. 23 okt.

10 Stuk(s)Conrad Electronic

230 V

Flens

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Bürkert Hefankerventiel 125371 6014 24 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351273

Leverbaar vr. 23 okt.

25 Stuk(s)Conrad Electronic

24 V

Flens

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Bürkert Hefankerventiel 125372 6014 24 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351295

Leverbaar vr. 23 okt.

15 Stuk(s)Conrad Electronic

24 V

Flens

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Bürkert Hefankerventiel 125373 6014 110 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2350749

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

Flens

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Bürkert Hefankerventiel 125374 6014 230 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351298

Leverbaar vr. 23 okt.

20 Stuk(s)Conrad Electronic

230 V

Flens

10 bar

Messing

Hefankerventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Documenten en downloads

Datablad

Datablad 3047110 Bürkert Magneetventiel 161834 6014 24 V G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047110 Bürkert Magneetventiel 161834 6014 24 V G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Omschrijving

De klep 6014 is een direct werkende klep voor de hefvoorziening. Ter verhoging van de druk- en lekkageveiligheid zijn pluggen en kerngeleidingsbuizen met elkaar gelast. Afhankelijk van de toepassing zijn er verschillende combinaties van afdichtingsmateriaal beschikbaar. Een borstelspecifieke flensuitvoering (SPB) maakt de ruimtebesparende koppeling van kleppen op een multiaansluitplaat mogelijk. Voor het verminderen van het elektrische stroomverbruik tijdens het gebruik zijn kick- en drop-spoelen verkrijgbaar.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
