Name: Bürkert Magneetventiel 333943 0330 24 V G 1/4 Nominale breedte 1 mm Directwerkend 1 stuk(s)
Brand: Bürkert
SKU: 3047388
Availability: InStock

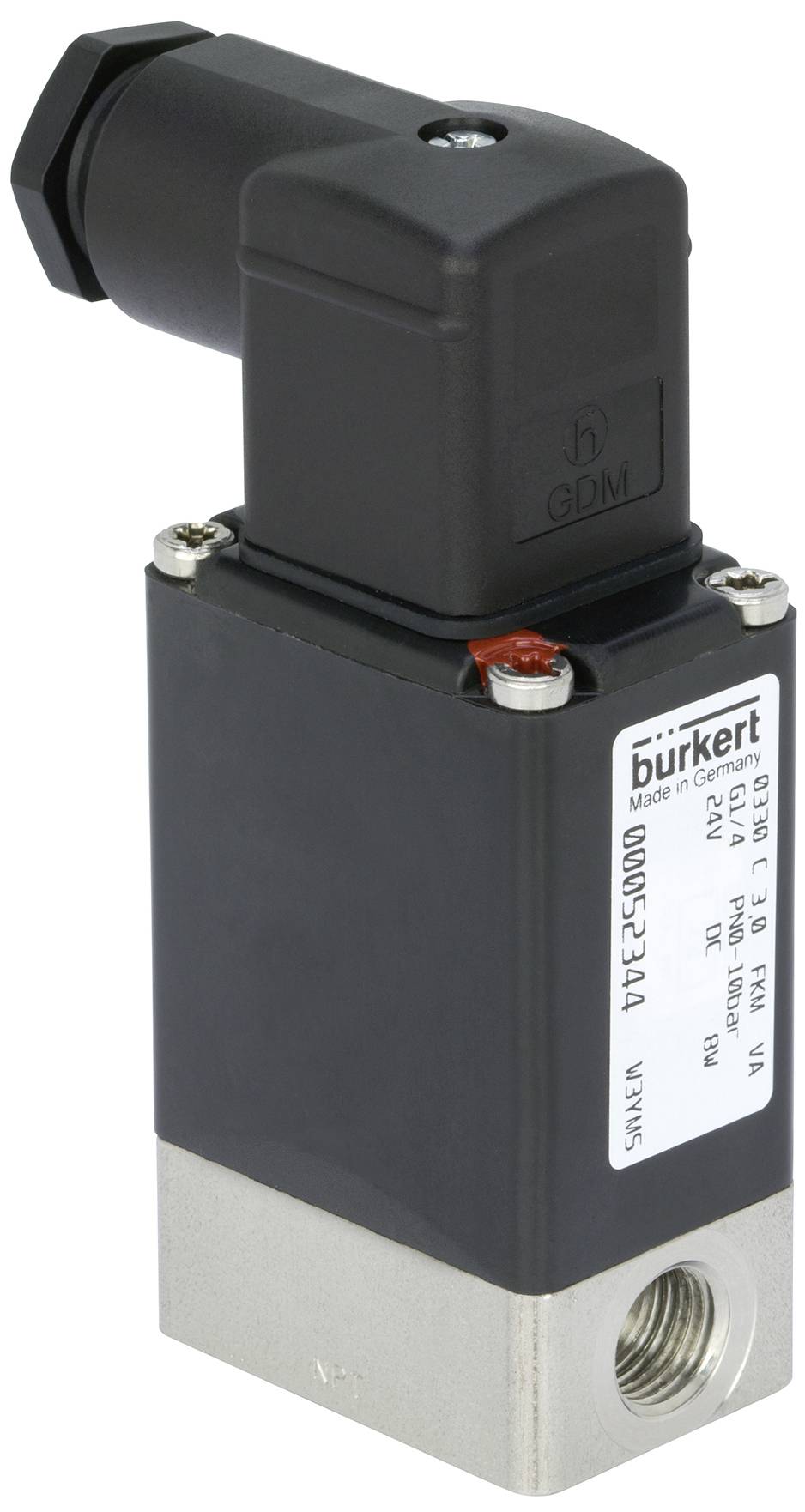

Een elektromagnetisch ventiel met een zwart behuizing en een metalen onderkant. Het etiket toont de merknaam en technische specificaties.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 293,39 / Stuk)

€ 293,39

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

2/2-weg magneetventiel; direct werkend

Direct werkende, met media gescheiden klep tot nominale breedte DN 5
Onderhoudsvrije vouwtanktechniek
Trillingsbestendig, vastgeschroefd spoelsysteem
Servicevriendelijke, robuuste handbediening
Explosieveilige uitvoeringen

Technische specificaties

Aandrijving - handbedieningsmateriaal: Geen handmatige bediening aanwezig
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: EPDM (ethyleen-propyleen-denirubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: EPDM (ethyleen-propyleen-Dien-rubber)
Afdichtingsmateriaal - afdichting van de zitting materiaal Shorehardheid: 70
Druk & temperatuur - temperatuur medium min: -30 °C
Druk & temperatuur - temperatuur medium max.: 90 °C
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 25 bar
Druk & temperatuur - temperatuur oppervlak max.: 155 °C
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Meegeleverd
Elektrische aansluiting - apparaatstekkerdoos type. Nr. - Type: 00314802 - 2518
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: Boven
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Elektrische aansluiting - elektrische aansluiting polariteit: Niet relevant
Elektrische aansluiting - elektrische aansluiting materiaal: Messing
Eigenschappen apparaat - inbouwlengte: 46 mm
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - schakeltijd openen max.: 20 ms
Apparaateigenschappen - schakeltijd sluiten max.: 20 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Eigenschappen van het apparaat - aanstroming: Via de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Kenmerken apparaat - bevestiging type: Metrische schroeven
Eigenschappen apparaat - aandrijftype: Vouwanker
Apparaateigenschappen - werking: Direct werkend
Eigenschappen apparaat - scheiding van media: Ja
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 10 ms
Apparaateigenschappen - schakeltijd sluiten min: 10 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 1 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 0,0163 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1/32 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/4
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/4
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Vastgeschroefd
Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - nominaal vermogen DC: 11 W.
Spoel (kern) - gereduceerd vermogen DC: 11 W.
Materialen - hoofdventiel materiaal met contact met het medium: Roestvrij staal
Materiaal - klepzitting materiaal: Roestvrij staal
Werkingswijze - Fluidische leidingaansluiting aantal: 2
Werking - ventielfunctie aantal schakelstanden: 2
Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
Werking - handbediening: Nee
Werking - handmatige bediening type: Niet aanwezig
Werking - handmatige vergrendeling: Geen handmatige bediening aanwezig
Werkingswijze - handbediening schroefsleuf: Geen handbediening aanwezig
Werkingswijze - stand van de handbediening: Geen handbediening aanwezig
Goedkeuringen - nominaal vermogen: 8 W.
Type goedkeuring: Drinkwater voor materiaalgoedkeuring
Type goedkeuring: KTW-W270

Soortnaam: Magneetventiel

Voedingsspanning: 24 V

Operationele druk (max.): 0 bar

Materiaal (behuizing): Messing

Aansluiting: G 1/4

Bedrijfstemperatuurbereik: -30 °C (min)

Temperatuurbereik van het medium: -30 tot 90 °C

Fabrikantnr.: 333943

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -30 °C

Functie: 3/2 gesloten monostabiel

Max. medium temperatuur: 90 °C

Min. medium temperatuur: -30 °C

Medium: Agressieve media

Nominale breedte: 1 mm

: 46 mm

: IP65

Max. omgevingstemperatuur: 55 °C

Wijze van werking: Directwerkend

KV-waarde: 0.0163 m³/h

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Aansluiting

Operationele druk (max.)

Materiaal (behuizing)

Bürkert Direct bedienbaar ventiel 122101 0330 24 V/DC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Artikelnummer:623811

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

3 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 329,75^*

Bürkert Direct bedienbaar ventiel 124909 0330 230 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623812

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

10 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124912 0330 230 V/AC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Artikelnummer:623813

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

5 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124922 0330 24 V/DC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623815

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

12 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124925 0330 230 V/AC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623816

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

12 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124927 0330 24 V/DC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623818

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124928 0330 24 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623819

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124930 0330 230 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623821

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124932 0330 24 V/DC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623823

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

12 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Bürkert Direct bedienbaar ventiel 124933 0330 24 V/AC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623825

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 1/4 mof

12 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Documenten en downloads

Datablad

Datablad 3047388 Bürkert Magneetventiel 333943 0330 24 V G 1/4 Nominale breedte 1 mm Directwerkend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047388 Bürkert Magneetventiel 333943 0330 24 V G 1/4 Nominale breedte 1 mm Directwerkend 1 stuk(s)

Omschrijving

De klep 0330 is een direct werkende, met media gescheiden klep voor de vouwer. Het is verkrijgbaar in 3/2- en 2/2-weg uitvoering. Als 3/2-weg versie kan deze als verdeler- of mengventiel worden gebruikt. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen en werkingswijzen beschikbaar. Het behuizingsaanbod bestaat uit messing, roestvrij staal en polypropyleen. De magneetspoelen worden met een chemisch zeer duurzaam epoxide geperst. Omdat het spoelsysteem door een membraan van het medium is gescheiden, is het ventiel bijzonder geschikt voor kritische media zoals agressieve zuren en logen. Voor de ingebruikname en controle is de 0330 voorzien van een handbediening. Om de energiebehoefte te verminderen, kunnen alle spoelen met een elektronische vermogensverlaging of als impulsuitvoering worden geleverd. De schakeltoestand kan via een positieterugmelding als binair- of NAMUR-signaal plaatsvinden.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
