Name: Bürkert Magneetventiel 369190 6430 230 V G 1/2 Nominale breedte 12 mm Servogestuurd 1 stuk(s)
Brand: Bürkert
SKU: 3047969
Availability: InStock

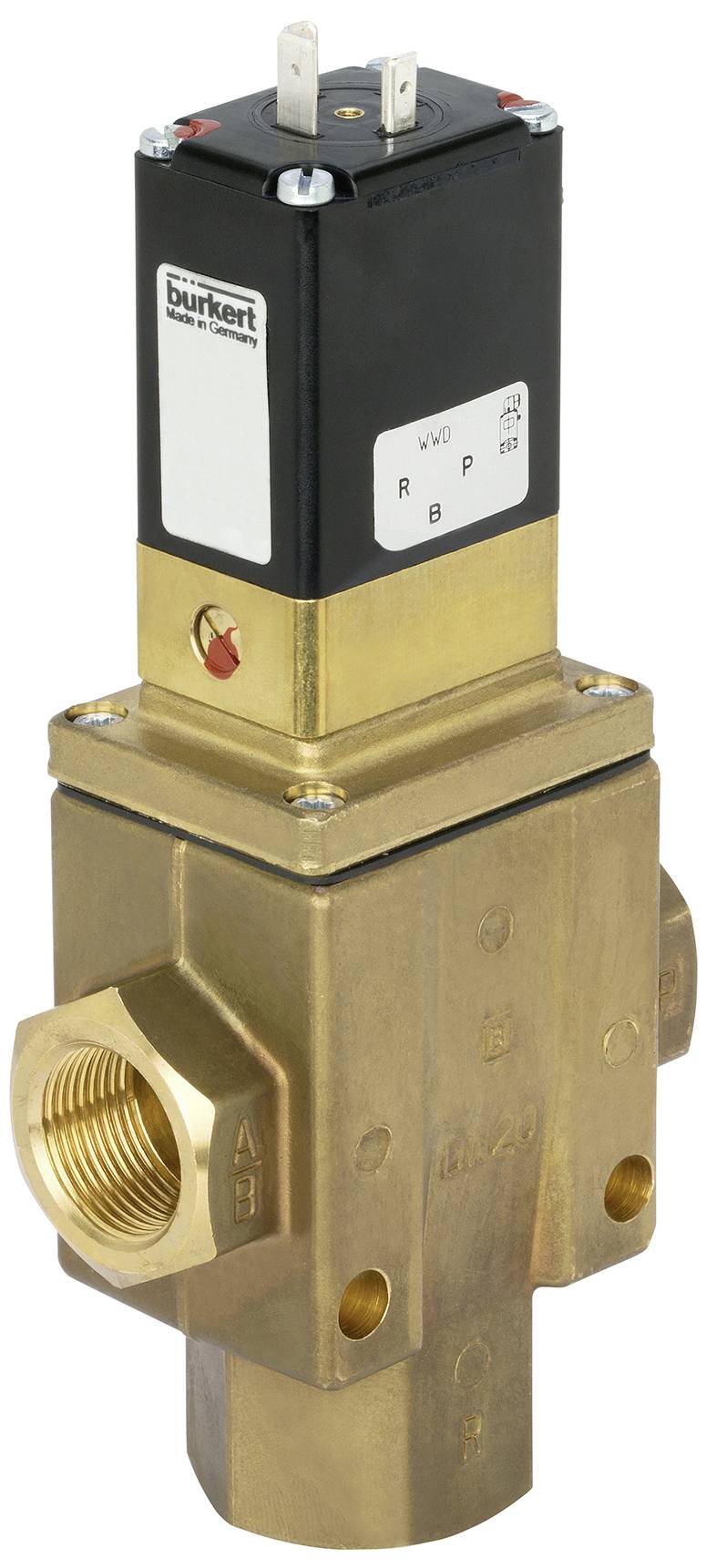

Een elektrisch messing magneetventiel met een rechthoekige, zwarte behuizing bovenop. Geschikt voor besturingswerkzaamheden in buisleidingsystemen.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 425,62 / Stuk)

€ 425,62

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: 0 °C
Druk & temperatuur - temperatuur medium max.: 90 °C
Druk & temperatuur - temperatuur omgeving min: 0 °C
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 1 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 12 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: Boven
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Eigenschappen apparaat - inbouwlengte: 76 mm
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Zuiger
Apparaateigenschappen - schakeltijd openen max.: 30 ms
Apparaateigenschappen - schakeltijd sluiten max.: 60 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Eigenschappen van het apparaat - aanstroming: Via de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Apparaateigenschappen - zuurstofuitvoering: Nee
Eigenschappen apparaat - aandrijftype: Vouwanker
Apparaateigenschappen - werking: Servogestuurd
Eigenschappen apparaat - scheiding van media: Ja
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 23 ms
Apparaateigenschappen - schakeltijd sluiten min: 45 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Nominale breedte (kV-waarde) - QNn-waarde (gas): 2.800 L/min.
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 12 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 2,6 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 7/16 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 1/2
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/2
Proces-/leidingaansluiting - leidingaansluiting 3 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 3 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 3 schroefdraadaanduiding: 3/4
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 230 V.
Spanning - spanning max. / nominale spanning: 230 V.
Spanning - wisselspanning: Ja
Spanning - gelijkspanning: Nee
Spanning - spanningstolerantie positief: 0%
Spanning - spanningstolerantie negatief: 0%
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Vastgeschroefd
Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - nominaal vermogen DC: 8 W.
Spoel (kern) - gereduceerd vermogen DC: 8 W.
Materialen - hoofdventiel materiaal met contact met het medium: Messing
Materialen - voorsturing materiaal met contact met het medium: Messing
Materiaal - klepzitting materiaal: Messing
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: D - in rustpositie geopend - drukaansluiting 1 (P/NO) naar werkaansluiting 2 (B/OUT), aansluiting 3 (R/NC) gesloten D - in rustpositie geopend - drukaansluiting 1 (P/NO) naar werkaansluiting 2 (B/OUT), aansluiting 3 (R/NC) gesloten
Werking - handbediening: Ja
Werkingswijze - handmatige bediening type: Draaihendel en toetsknop gecombineerd
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Nee
Goedkeuringen - nominaal vermogen: 8 W.
Spanning frequentie: 50/60 Hz

Soortnaam: Magneetventiel

Voedingsspanning: 230 V

Operationele druk (max.): 1 bar

Materiaal (behuizing): Messing

Aansluiting: G 1/2

Bedrijfstemperatuurbereik: 0 °C (min)

Temperatuurbereik van het medium: 0 tot 90 °C

Fabrikantnr.: 369190

Werkingsdruk (min.): 1 bar

Min. bedrijfstemperatuur: 0 °C

Afdichtmateriaal: FKM

Functie: 3/2-weg

Max. medium temperatuur: 90 °C

Min. medium temperatuur: 0 °C

Medium: Neutrale vloeistoffen

Nominale breedte: 12 mm

: 76 mm

QNn-waarde: 2.800 l/min

: IP65

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: 0 °C

Wijze van werking: Servogestuurd

KV-waarde: 2.6 m³/h

Documenten en downloads

Datablad

Datablad 3047969 Bürkert Magneetventiel 369190 6430 230 V G 1/2 Nominale breedte 12 mm Servogestuurd 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047969 Bürkert Magneetventiel 369190 6430 230 V G 1/2 Nominale breedte 12 mm Servogestuurd 1 stuk(s)

Omschrijving

De klep 6430 is een servogestuurd 3/2-weg zuigerventiel. Indien het ventiel niet van de hulplucht wordt voorzien, is voor de functie een minimale differentidruk nodig. Uitvoeringen: - Voor neutrale vloeistoffen en gassen in het drukbereik 1-16 bar in de functie NC en NO. - Voor technisch vacuüm tot 3 bar in de functie NC en No. - Met stuurhulplucht voor vacuüm tot 8 bar in de functie NC en NO. Alle uitvoeringen zijn als impulsversie beschikbaar, om ook bij spanningsonderbreking de betreffende schakeltoestand te beveiligen. Voor de ingebruikname of handmatige functie is de 6430 voorzien van een handmatige bediening (uitzondering: Impulsversie). Om het elektrische stroomverbruik tijdens het gebruik te verminderen, zijn spoelen met geïntegreerde „Kick and Drop” (KD) elektronica in dubbele spoeltechnologie verkrijgbaar. Als pilootventiel wordt een onderhoudsvrije, met media gescheiden 3/2-weg vouwtankklep type 0331 gebruikt. In combinatie met een stekker conform DIN en 175301 - 803 vorm A voldoen de ventielen aan beschermingsklasse IP65.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
