Name: Bürkert Magneetventiel 390275 7012 24 V G 1/8 Nominale breedte 1.6 mm Directwerkend 1 stuk(s)
Brand: Bürkert
SKU: 3048095
Availability: InStock

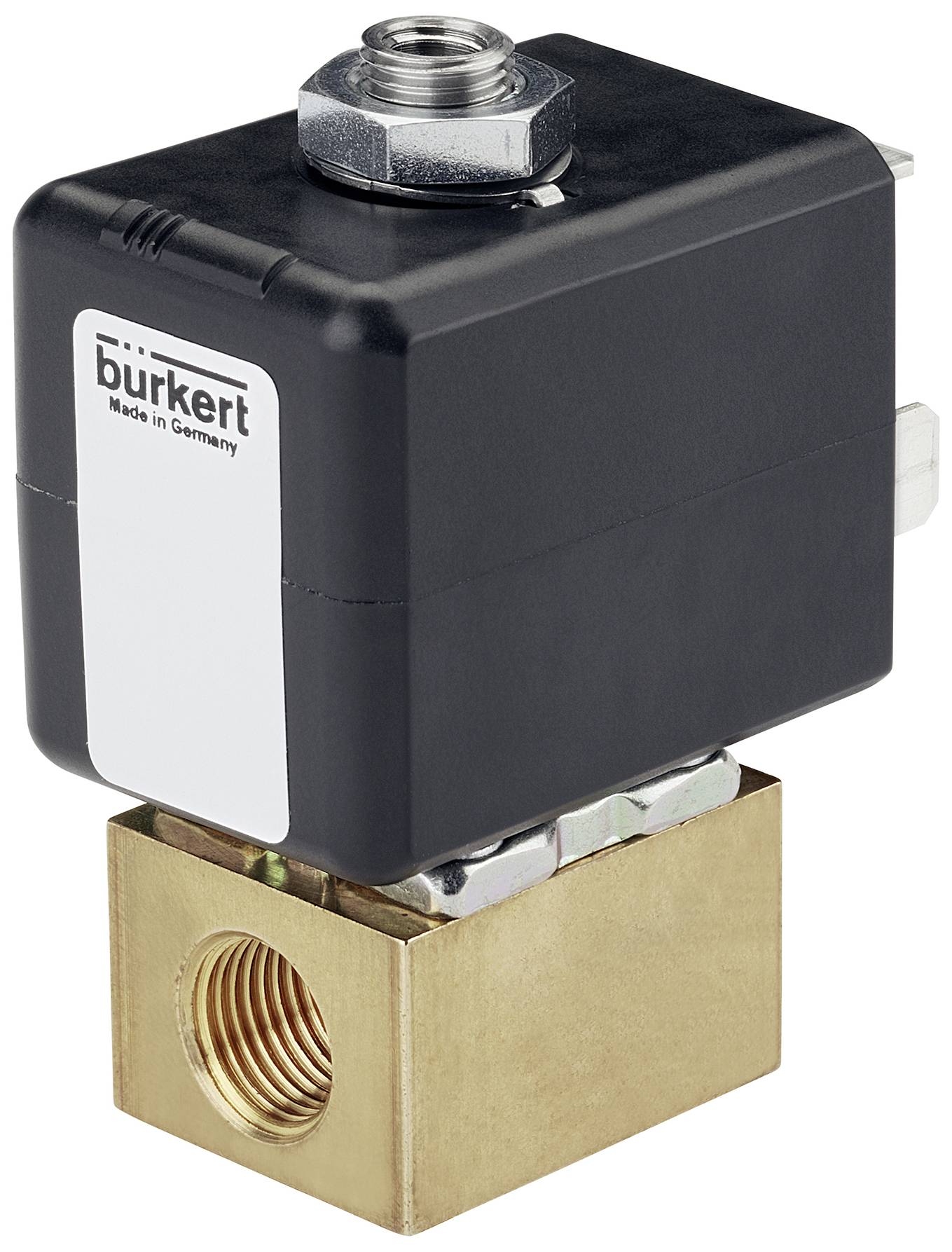

Ventiel met een vierkast zwart behuizing en een metalen aansluiting, daaronder een gouden ventielhuis met schroefdraadopening.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 47,93 / Stuk)

€ 47,93

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3/2-weg magneetventiel 390275

Direct werkende en compacte kleine klep tot nominale breedte DN 1,6
Overgestoken spoelsysteem
Banjo-schroefverbinding voor directe montage op pneumatische ventielen
Eenvoudige en snelle push-in-, flens- of aansluitplaatmontage
Explosieveilige uitvoeringen

Technische specificaties

Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 100 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 75 °C
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 6 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting type: Stekkerbeeld vorm B volgens industriestandaard
Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Zuiger
Apparaateigenschappen - schakeltijd openen max.: 12 ms
Apparaateigenschappen - schakeltijd sluiten max.: 12 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Eigenschappen apparaat - aanstroming: Onder de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Eigenschappen van het apparaat - aandrijftype: Hefanker
Apparaateigenschappen - werking: Direct werkend
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 8 ms
Apparaateigenschappen - schakeltijd sluiten min: 8 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 1,6 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 0,06 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1/16 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/8
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/8
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoelgrootte: 24,5 mm
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Overgestoken
Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - nominaal vermogen DC: 5,5 W.
Spoel (kern) - gereduceerd vermogen DC: 5,5 W.
Materialen - hoofdventiel materiaal met contact met het medium: Messing
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
Werking - handbediening: Nee
Goedkeuringen - nominaal vermogen: 5,5 W.

Soortnaam: Magneetventiel

Voedingsspanning: 24 V

Operationele druk (max.): 0 bar

Materiaal (behuizing): Messing

Aansluiting: G 1/8

Bedrijfstemperatuurbereik: -10 °C (min)

Temperatuurbereik van het medium: -10 tot 100 °C

Fabrikantnr.: 390275

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -10 °C

Afdichtmateriaal: FKM

Functie: 3/2 gesloten monostabiel

Max. medium temperatuur: 100 °C

Min. medium temperatuur: -10 °C

Medium: Perslucht conform ISO 8573-1:2010 [1:4:1]

Nominale breedte: 1.6 mm

Bijzonderheden: Flens

: IP65

Max. omgevingstemperatuur: 75 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Directwerkend

KV-waarde: 0.06 m³/h

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Aansluiting

Operationele druk (max.)

Materiaal (behuizing)

Bürkert Magneetventiel 20054517 7012 110 V Flens Nominale breedte 1.6 mm Uitgang 2 ontlast 1 stuk(s)

Artikelnummer:3048113

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

Flens

6 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Bürkert Magneetventiel 20060326 7012 24 V G 1/8 Nominale breedte 1.6 mm Directwerkend 1 stuk(s)

Artikelnummer:3048119

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

G 1/8

0 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Bürkert Magneetventiel 20074688 7012 24 V Flens Nominale breedte 1.6 mm Directwerkend 1 stuk(s)

Artikelnummer:3048129

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

Flens

0 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Bürkert Magneetventiel 20074691 7012 24 V Flens Nominale breedte 1.2 mm Directwerkend 1 stuk(s)

Artikelnummer:3048132

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

Flens

0 bar

Polyamide

Stuk(s)

Min.: 1

Meervoud: 1

€ 52,88^*

Bürkert Magneetventiel 20074713 7012 24 V Flens Nominale breedte 1.6 mm Directwerkend 1 stuk(s)

Artikelnummer:3048142

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

Flens

0 bar

Polyamide

Stuk(s)

Min.: 1

Meervoud: 1

€ 52,88^*

Bürkert Magneetventiel 20074721 7012 230 V Flens Nominale breedte 1.2 mm Directwerkend 1 stuk(s)

Artikelnummer:3048147

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V

Flens

0 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Bürkert Magneetventiel 20074722 7012 24 V Flens Nominale breedte 1.2 mm Directwerkend 1 stuk(s)

Artikelnummer:3048148

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

Flens

0 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Bürkert Magneetventiel 20074795 7012 24 V Flens Nominale breedte 1.2 mm Directwerkend 1 stuk(s)

Artikelnummer:3048164

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

Flens

0 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Bürkert Magneetventiel 20074797 7012 230 V Flens Nominale breedte 1.2 mm Directwerkend 1 stuk(s)

Artikelnummer:3048165

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V

Flens

0 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Bürkert Magneetventiel 20074798 7012 24 V G 1/8 Nominale breedte 1.2 mm Directwerkend 1 stuk(s)

Artikelnummer:3048166

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

G 1/8

0 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Documenten en downloads

Datablad

Datablad 3048095 Bürkert Magneetventiel 390275 7012 24 V G 1/8 Nominale breedte 1.6 mm Directwerkend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3048095 Bürkert Magneetventiel 390275 7012 24 V G 1/8 Nominale breedte 1.6 mm Directwerkend 1 stuk(s)

Omschrijving

De klep 7012 is een direct werkende klep voor de hefanker. Ter verhoging van de druk- en lekkageveiligheid zijn pluggen en kerngeleidingsbuizen met elkaar gelast. Afhankelijk van de toepassing zijn verschillende behuizing- en afdichtmateriaalcombinaties beschikbaar. Een borstelspecifieke flensuitvoering (SPB) maakt de ruimtebesparende koppeling van kleppen op een multiaansluitplaat mogelijk. Het programma wordt aangevuld met explosieveilige uitvoeringen. Voor een flexibele slangaansluittechniek kunnen push-in-koppelingen worden gekozen. Voor de eenvoudige directe montage op een pneumatische aandrijving is een banjo-aansluiting met holle schroef de ideale oplossing. Een optionele handbediening maakt een snelle ingebruikname en optimaal onderhoud mogelijk. In combinatie met een stekker conform industriestandaard vorm B of conform DIN en 17301-803 vorm C voldoen de ventielen aan beschermingsklasse IP65.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
