Name: Bürkert Magneetventiel 467522 6013 24 V G 1/4 Nominale breedte 4 mm Directwerkend 1 stuk(s)
Brand: Bürkert
SKU: 3047336
Availability: InStock

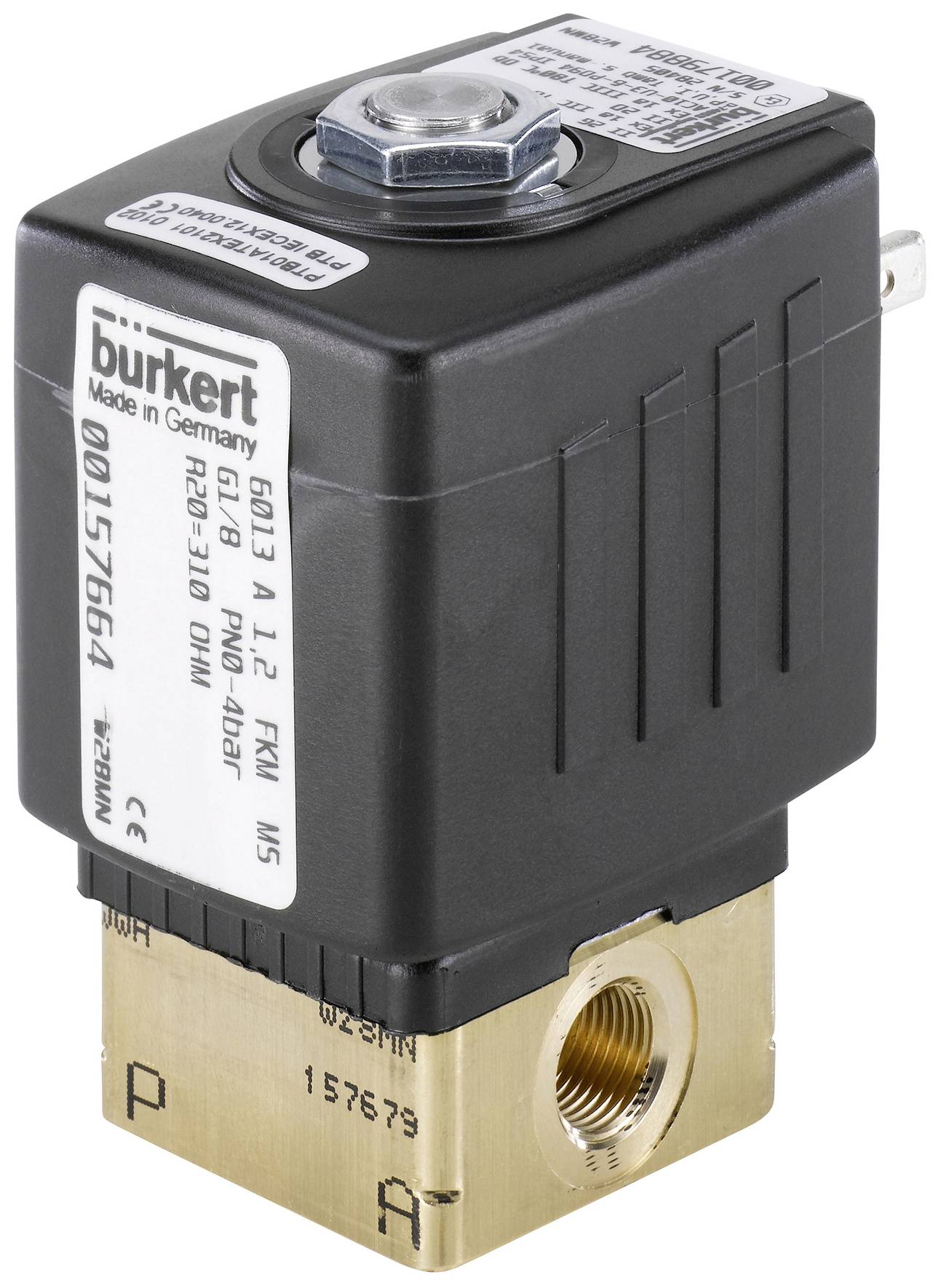

Magneetventiel van het merk Bürkert met zwarte behuizing en messing aansluiting. Model- en drukgegevens zijn bedrukt.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 99,17 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

2/2-weg magneetventiel, direct werkend

Direct werkende en compacte klep tot nominale breedte DN 6,0
Trillingsbestendig, vastgeschroefd spoelsysteem
Explosieveilige uitvoeringen
Energiebesparende kick- en drop-uitvoeringen beschikbaar

Technische specificaties

Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: EPDM (ethyleen-propyleen-denirubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: EPDM (ethyleen-propyleen-Dien-rubber)
Druk & temperatuur - temperatuur medium min: -30 °C
Druk & temperatuur - temperatuur medium max.: 100 °C
Druk & temperatuur - temperatuur omgeving min: -30 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 1,5 bar
Druk & temperatuur - nominale druk max. (gas): 1,5 bar
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - schakeltijd openen max.: 20 ms
Apparaateigenschappen - schakeltijd sluiten max.: 30 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Eigenschappen van het apparaat - aanstroming: Via de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Eigenschappen van het apparaat - aandrijftype: Hefanker
Apparaateigenschappen - werking: Direct werkend
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 4 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 0,3 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 5/32 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/4
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/4
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoelgrootte: 32 mm
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Overgestoken
Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
Spoel (kern) - spoel bijzonderheid: Voor hoge temperaturen
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - nominaal vermogen DC: 9 W.
Spoel (kern) - gereduceerd vermogen DC: 9 W.
Materialen - hoofdventiel materiaal met contact met het medium: Messing
Werkingswijze - Fluidische leidingaansluiting aantal: 2
Werking - ventielfunctie aantal schakelstanden: 2
Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
Werking - handbediening: Nee
Goedkeuringen - nominaal vermogen: 8 W.
TYPE GOEDKEURING: UL, CSAUL, CSA
Soort goedkeuring: UR component, Class 3221-01 Electrically Operated Valves - Canada

Soortnaam: Magneetventiel

Voedingsspanning: 24 V

Operationele druk (max.): 0 bar

Materiaal (behuizing): Messing

Aansluiting: G 1/4

Bedrijfstemperatuurbereik: -30 °C (min)

Temperatuurbereik van het medium: -30 tot 100 °C

Fabrikantnr.: 467522

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -30 °C

Afdichtmateriaal: EPDM

Functie: 2/2-weg

Max. medium temperatuur: 100 °C

Min. medium temperatuur: -30 °C

Nominale breedte: 4 mm

Bijzonderheden: Flens

: IP65

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -30 °C

Wijze van werking: Directwerkend

KV-waarde: 0.3 m³/h

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Aansluiting

Operationele druk (max.)

Materiaal (behuizing)

Bürkert Direct bedienbaar ventiel 122101 0330 24 V/DC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Artikelnummer:623811

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

3 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 329,75^*

Bürkert Direct bedienbaar ventiel 124909 0330 230 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623812

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

10 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124912 0330 230 V/AC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Artikelnummer:623813

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

5 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124922 0330 24 V/DC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623815

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

12 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124925 0330 230 V/AC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623816

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

12 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124927 0330 24 V/DC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623818

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124928 0330 24 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623819

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124930 0330 230 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623821

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124932 0330 24 V/DC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623823

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

12 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Bürkert Direct bedienbaar ventiel 124933 0330 24 V/AC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623825

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 1/4 mof

12 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Documenten en downloads

Datablad

Datablad 3047336 Bürkert Magneetventiel 467522 6013 24 V G 1/4 Nominale breedte 4 mm Directwerkend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047336 Bürkert Magneetventiel 467522 6013 24 V G 1/4 Nominale breedte 4 mm Directwerkend 1 stuk(s)

Omschrijving

De klep 6013 is een direct werkende klep voor de hefvoorziening. Ter verhoging van de druk- en lekkageveiligheid zijn pluggen en kerngeleidingsbuizen met elkaar gelast. Afhankelijk van de toepassing zijn er verschillende combinaties van afdichtingsmateriaal beschikbaar. Een borstelspecifieke flensuitvoering (SPB) maakt de ruimtebesparende koppeling van kleppen op een multiaansluitplaat mogelijk. Voor het verminderen van het elektrische stroomverbruik tijdens het gebruik zijn kick- en drop-spoelen verkrijgbaar.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
