Name: Bürkert Servogestuurd ventiel 172273 5282 230 V G 2 Nominale breedte 50 mm Servogestuurd 1 stuk(s)
Brand: Bürkert
SKU: 3046899
Availability: InStock

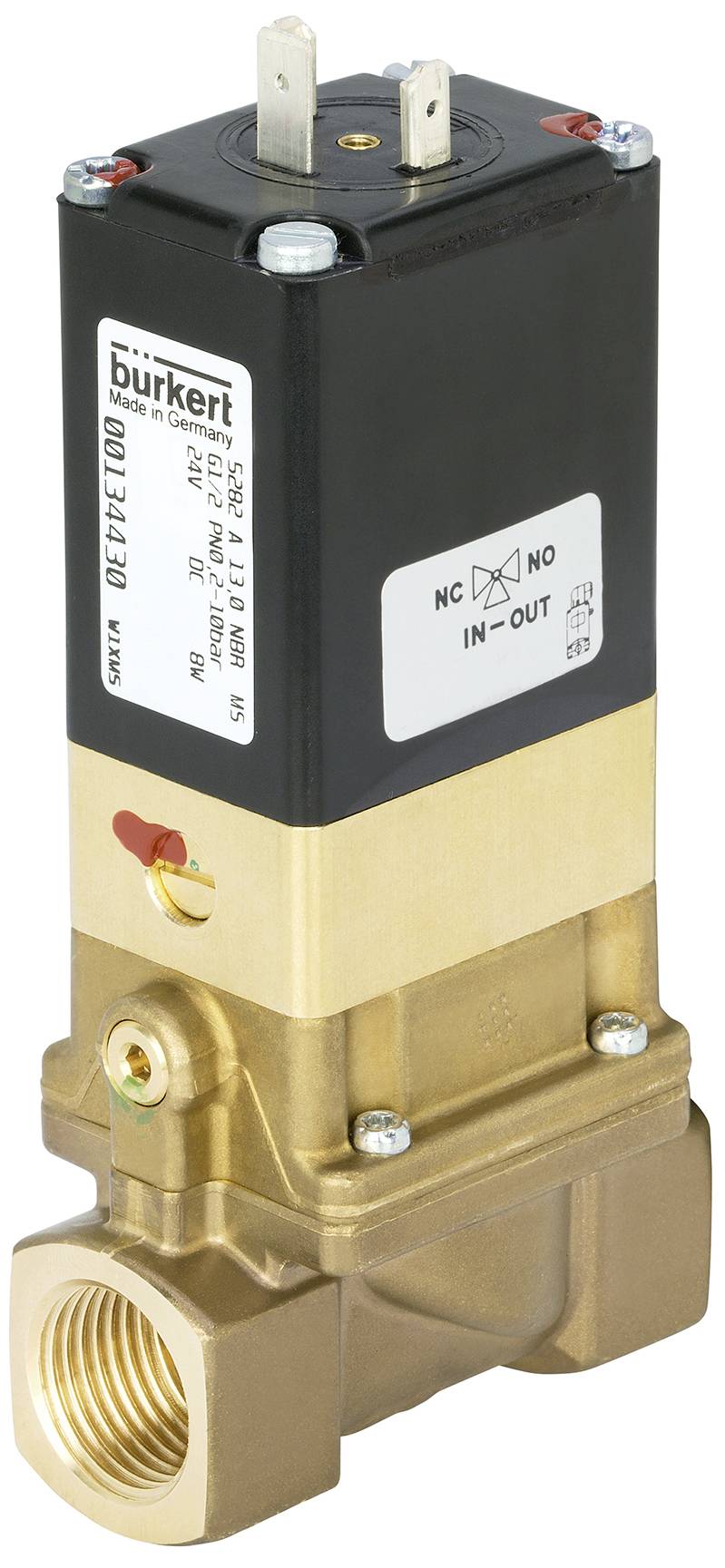

Ventiel met een zwart en gouden behuizing, bovenste deel met twee metalen contactpunten, zijdelings etiket met technische specificaties.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 739,67 / Stuk)

€ 739,67

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

2/2-weg magneetventiel; servogestuurd

Servogestuurd membraanventiel tot nominale breedte DN 65
Scheidingsmembraan voor agressieve en vervuilde media
Laat- en openingstijden individueel instelbaar
Explosieveilige uitvoeringen (cat. 2)
Servicevriendelijke handmatige bediening

Technische specificaties

Afdichtingsmateriaal - voorsturing afdichting materiaal: NBR (nitrilrubber)
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: NBR (nitrilrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: NBR (nitrilrubber)
Druk & temperatuur - temperatuur medium min: 0 °C
Druk & temperatuur - temperatuur medium max.: 80 °C
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0,2 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: Boven
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Elektrische aansluiting - elektrische aansluiting polariteit: Niet relevant
Eigenschappen apparaat - inbouwlengte: 164 mm
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Membraanklep
Apparaateigenschappen - schakeltijd openen max.: 800 ms
Apparaateigenschappen - schakeltijd sluiten max.: 4.000 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Apparaateigenschappen - vacuümuitvoering: Nee
Apparaateigenschappen - zuurstofuitvoering: Nee
Eigenschappen apparaat - aandrijftype: Vouwanker
Apparaateigenschappen - werking: Servogestuurd
Eigenschappen apparaat - scheiding van media: Ja
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 100 ms
Apparaateigenschappen - schakeltijd sluiten min: 1000 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Ja
Kenmerken apparaat - ventielinstelling sluittijd: Ja
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Apparaateigenschappen - schakelaanduiding: Elektrisch
Nominale breedte (kV-waarde) - QNn-waarde (gas): 43.000 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 2 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 50 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 40 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 2 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 2
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 2
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 230 V.
Spanning - spanning max. / nominale spanning: 230 V.
Spanning - wisselspanning: Ja
Spanning - gelijkspanning: Nee
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Vastgeschroefd
Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - inschakelvermogen AC: 30 V.
A
Spoel (kern) - nominaal vermogen AC: 15 V.
A
Materialen - hoofdventiel materiaal met contact met het medium: Messing
Materialen - voorsturing materiaal met contact met het medium: Messing
Werkingswijze - Fluidische leidingaansluiting aantal: 2
Werking - ventielfunctie aantal schakelstanden: 2
Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
Werking - handbediening: Ja
Werking - handmatige bediening type: Toetsknop
Werking - handmatige vergrendeling: Ja
Goedkeuringen - nominaal vermogen: 8 W.
Spanning frequentie: 50/60 Hz

Soortnaam: Servogestuurd ventiel

Voedingsspanning: 230 V

Operationele druk (max.): 0.2 bar

Materiaal (behuizing): Messing

Aansluiting: G 2

Bedrijfstemperatuurbereik: 0 °C (min)

Temperatuurbereik van het medium: 0 tot 80 °C

Fabrikantnr.: 172273

Werkingsdruk (min.): 0.2 bar

Min. bedrijfstemperatuur: 0 °C

Afdichtmateriaal: Nitrilbutadieenrubber (natuur)

Functie: 3/2 gesloten monostabiel

Max. medium temperatuur: 80 °C

Min. medium temperatuur: 0 °C

Medium: Agressieve media

Nominale breedte: 50 mm

Bijzonderheden: Draaibaar

: 164 mm

QNn-waarde: 43.000 l/min

: IP65

Max. omgevingstemperatuur: 55 °C

Wijze van werking: Servogestuurd

KV-waarde: 40 m³/h

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Aansluiting

Materiaal (behuizing)

Soortnaam

Bürkert Membraanregelventiel 134432 5282 110 V G 1/2 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350846

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 1/2

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 181,81^*

Bürkert Membraanregelventiel 134436 5282 110 V G 3/4 Nominale breedte 20 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350847

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 3/4

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 247,11^*

Bürkert Membraanregelventiel 134440 5282 110 V G 1 Nominale breedte 25 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350848

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 1

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 342,98^*

Bürkert Membraanregelventiel 134444 5282 110 V G 1 1/4 Nominale breedte 32 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350764

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 1 1/4

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 450,41^*

Bürkert Membraanregelventiel 134448 5282 110 V G 1 1/2 mof Nominale breedte 40 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350849

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 1 1/2 mof

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 536,36^*

Bürkert Membraanregelventiel 134452 5282 110 V G 2 Nominale breedte 50 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350850

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 2

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 668,60^*

Bürkert Membraanregelventiel 134456 5282 110 V G 2 1/2 mof Nominale breedte 65 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350895

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 2 1/2 mof

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 855,37^*

Bürkert Membraanregelventiel 134460 5282 110 V G 1/2 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350762

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 1/2

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 243,80^*

Bürkert Membraanregelventiel 134464 5282 110 V G 3/4 Nominale breedte 20 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350851

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 3/4

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 313,22^*

Bürkert Membraanregelventiel 134468 5282 110 V G 1 Nominale breedte 25 mm Servogestuurd 1 stuk(s)

Artikelnummer:2350896

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

110 V

G 1

Messing

Membraanregelventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 412,40^*

Documenten en downloads

Datablad

Datablad 3046899 Bürkert Servogestuurd ventiel 172273 5282 230 V G 2 Nominale breedte 50 mm Servogestuurd 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3046899 Bürkert Servogestuurd ventiel 172273 5282 230 V G 2 Nominale breedte 50 mm Servogestuurd 1 stuk(s)

Omschrijving

De klep 5282 is een servogestuurd membraanventiel. Voor de werking van de klep is een minimale verschildruk nodig. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen en werkingswijzen beschikbaar. De standaard messingbehuizing voldoet aan alle Europese drinkwatereisen. Het behuizingsaanbod wordt gecompleteerd door roestvrijstalen uitvoeringen. Door de 3/2-weg stuurklep op de armatuur eenvoudig te draaien, kan de werking van NC naar NO worden veranderd. De magneetspoelen zijn met een chemisch zeer duurzaam epoxide geperst. Voor de ingebruikname en de controle is de 5282 uitgerust met een handbediening. NEMA 4X is op aanvraag beschikbaar.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
