Name: Bürkert Servogestuurd ventiel 301456 6281 24 V G 3/8 Nominale breedte 13 mm Servogestuurd 1 stuk(s)
Brand: Bürkert
SKU: 3047337
Availability: InStock

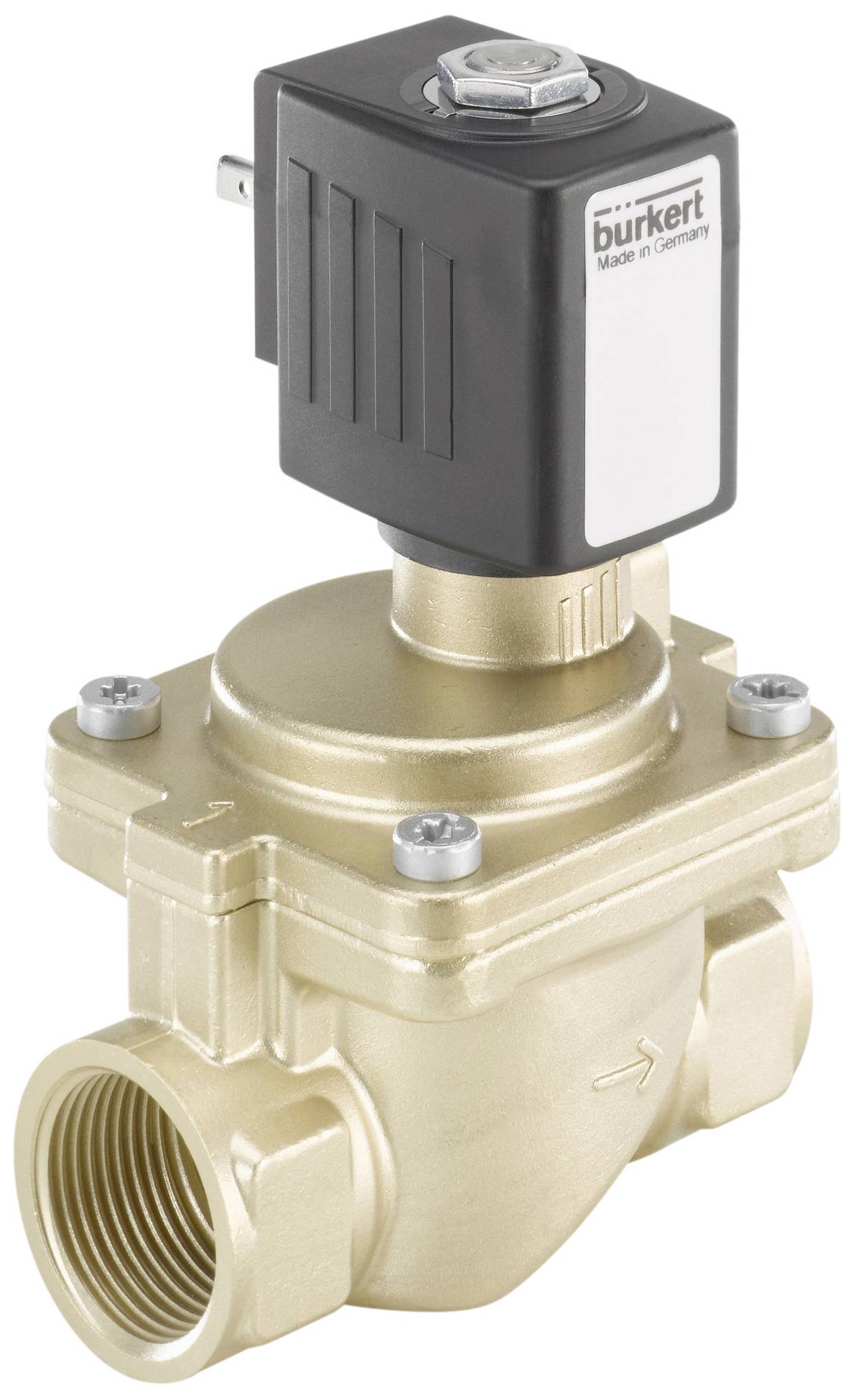

Een messing magneetventiel met zwarte elektrische besturingseenheid bovenop. Opschrift 'Made in Germany'.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 140,49 / Stuk)

€ 140,49

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

2/2-weg magneetventiel; servogestuurd

Servogestuurd membraanventiel tot nominale breedte DN50
Trillingsbestendig, centraal vastgeschroefd spoelsysteem
Sluitdempt en stil
Energiebesparende dubbele spoeltechnologie in kick and Drop-uitvoering
Explosieveilige uitvoeringen

Technische specificaties

Afdichtingsmateriaal - voorsturing afdichting materiaal: NBR (nitrilrubber)
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: NBR (nitrilrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: NBR (nitrilrubber)
Druk & temperatuur - nominale druk (DIN en 1333): PN 16
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 80 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0,2 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 16 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Eigenschappen apparaat - inbouwlengte: 58 mm
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Membraanklep
Apparaateigenschappen - schakeltijd openen max.: 1000 ms
Apparaateigenschappen - schakeltijd sluiten max.: 3000 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Eigenschappen van het apparaat - aanstroming: Via de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Apparaateigenschappen - zuurstofuitvoering: Nee
Eigenschappen van het apparaat - aandrijftype: Hefanker
Apparaateigenschappen - werking: Servogestuurd
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 50 ms
Apparaateigenschappen - schakeltijd sluiten min: 120 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Eigenschappen apparaat - generatie: EV
Eigenschappen apparaat - voorsturing centraal vastgeschroefd: Ja
Nominale breedte (kV-waarde) - QNn-waarde (gas): 4.100 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,2 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 13 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 3,8 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1/2 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 3/8
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 3/8
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoelgrootte: 32 mm
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - kick and drop-spoel: Energiebesparende technologie niet beschikbaar
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Overgestoken
Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
Spoel (kern) - spoel bijzonderheid: Voor hoge temperaturen
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
Spoel (kern) - nominaal vermogen DC: 9,5 W
Spoel (kern) - gereduceerd vermogen DC: 8 W.
Materialen - hoofdventiel materiaal met contact met het medium: Messing
Werkingswijze - Fluidische leidingaansluiting aantal: 2
Werking - ventielfunctie aantal schakelstanden: 2
Werking - ventielfunctie: B - in rustpositie geopend - drukaansluiting 1 (P/NO)B - in rustpositie geopend - drukaansluiting 1 (P/NO)
Werking - handbediening: Nee
Goedkeuringen - nominaal vermogen: 8 W.
Type goedkeuring: ULUL
Soort goedkeuring: UR component

Soortnaam: Servogestuurd ventiel

Voedingsspanning: 24 V

Operationele druk (max.): 0.2 bar

Materiaal (behuizing): Messing

Aansluiting: G 3/8

Bedrijfstemperatuurbereik: -10 °C (min)

Temperatuurbereik van het medium: -10 tot 80 °C

Fabrikantnr.: 301456

Werkingsdruk (min.): 0.2 bar

Min. bedrijfstemperatuur: -10 °C

Afdichtmateriaal: NBR

Functie: 2/2 open monostabiel

Max. medium temperatuur: 80 °C

Min. medium temperatuur: -10 °C

Medium: Water

Nominale breedte: 13 mm

: 58 mm

QNn-waarde: 4.100 l/min

: IP65

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Servogestuurd

KV-waarde: 3.8 m³/h

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Aansluiting

Operationele druk (max.)

Materiaal (behuizing)

Soortnaam

Bürkert Servogestuurd ventiel 301456 6281 24 V G 3/8 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Artikelnummer:3047337

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

Dit product

24 V

G 3/8

0.2 bar

Messing

Servogestuurd ventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Bürkert Magneetventiel 246484 6281 230 V/AC G 1 Servogestuurd 1 stuk(s)

Artikelnummer:2482606

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1

16 bar

RVS

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 384,30^*

Bürkert Magneetventiel 246485 6281 230 V/AC G 1/2 Nominale breedte 50 mm Servogestuurd 1 stuk(s)

Artikelnummer:2482603

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/2

16 bar

RVS

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 235,54^*

Bürkert Magneetventiel 247941 6281 230 V/AC G 3/4 Nominale breedte 50 mm Servogestuurd 1 stuk(s)

Artikelnummer:2482607

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 3/4

16 bar

RVS

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Bürkert Magneetventiel 338113 6281 230 V G 1/2 Servogestuurd 1 stuk(s)

Artikelnummer:2482610

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

230 V

G 1/2

16 bar

Messing

Magneetventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 103,30^*

Bürkert Servogestuurd ventiel 240985 6281 24 V G 1 Nominale breedte 25 mm In rust gesloten 1 stuk(s)

Artikelnummer:3046811

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

G 1

0.2 bar

Messing

Servogestuurd ventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 222,31^*

Bürkert Servogestuurd ventiel 250369 6281 24 V G 1/2 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Artikelnummer:3047200

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

G 1/2

0.2 bar

Messing

Servogestuurd ventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 132,22^*

Bürkert Servogestuurd ventiel 253433 6281 24 V G 3/4 Nominale breedte 20 mm Servogestuurd 1 stuk(s)

Artikelnummer:3046978

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

G 3/4

0.2 bar

Messing

Servogestuurd ventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 161,15^*

Bürkert Servogestuurd ventiel 253435 6281 24 V G 1 Nominale breedte 25 mm Servogestuurd 1 stuk(s)

Artikelnummer:3046960

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

G 1

0.2 bar

Messing

Servogestuurd ventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 202,47^*

Bürkert Servogestuurd ventiel 253821 6281 24 V G 1 1/2 mof Nominale breedte 40 mm Servogestuurd 1 stuk(s)

Artikelnummer:3046979

Leverbaar vr. 23 okt.

1 Stuk(s)Conrad Electronic

24 V

G 1 1/2 mof

0.2 bar

Messing

Servogestuurd ventiel

Stuk(s)

Min.: 1

Meervoud: 1

€ 304,96^*

Documenten en downloads

Datablad

Datablad 3047337 Bürkert Servogestuurd ventiel 301456 6281 24 V G 3/8 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047337 Bürkert Servogestuurd ventiel 301456 6281 24 V G 3/8 Nominale breedte 13 mm Servogestuurd 1 stuk(s)

Omschrijving

De klep 6281 is een servogestuurd membraanventiel van de S.EV-serie. Voor de werking van de klep is altijd een minimale verschildruk nodig. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen en werkingswijzen beschikbaar. De standaard messingbehuizing voldoet aan alle Europese drinkwatereisen. Voor andere markten is een onttinkingsbestendig messing beschikbaar. Het behuizingsaanbod wordt gecompleteerd door een roestvrijstalen variant. Om het elektrische stroomverbruik tijdens het gebruik te verminderen, zijn spoelen met geïntegreerde „Kick and Drop” (KD) elektronica in dubbele spoeltechnologie verkrijgbaar. De levering van de klep met een handbediening voor eenvoudig onderhoud en ingebruikname is mogelijk.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
