Bürkert Servogestuurd ventiel 438559 5282 24 V/DC G 1 1/4 mof Nominale breedte 32 mm 2/2-weg 1 stuk(s)

EAN:
Fabrikantnummer:
Artikelnummer:

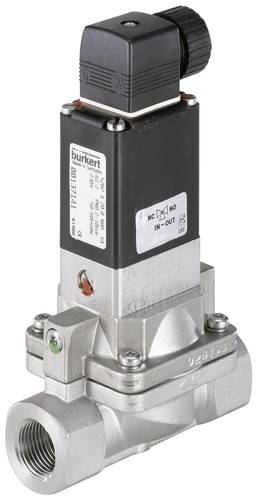

Industrieel magneetventiel van metaal met opschriften, een zwart bovenste deel en schroefdraadaansluitingen. Gebruikt voor vloeistofregeling.
Afbeelding vergelijkbaar
Datasheet (PDF)
Leverbaar di. 27 okt.
1 Stuk(s)
Aantal
Totaal (€ 1.247,11 / Stuk)
€ 1.247,11
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

2/2-weg magneetventiel, aangestuurd met mediagescheiden regelklep

  • Unieke mediascheidingstechnologie
  • Ook voor licht vervuilde en agressieve media
  • Instelbare openings- en sluittijden
  • Werkingen aan te passen (stroomloos geopend of stroomloos gesloten)
  • Servicevriendelijke handmatige bediening

Technische specificaties

  • Mofaansluiting G 11/4"
  • Nominale breedte 32,0 mm
  • Kv-waarde 20,0 m³/h
  • Drukbereik 0,2 - 10 bar
  • Spanning 024 V/DC
  • Mediumtemperatuur -30 tot +90 °C
  • Omgevingstemperatuur max. +55 °C
  • Openingstijd 0,1 - 0,8 s
  • Sluittijd 1,0 - 4,0 s
  • Elektrisch stroomverbruik 11/8 W koud/warm
Soortnaam

Servogestuurd ventiel

Voedingsspanning

24 V/DC

Operationele druk (max.)

10 bar

Materiaal (behuizing)

RVS

Aansluiting

G 1 1/4 mof

Bedrijfstemperatuurbereik

-30 °C (min)

Temperatuurbereik van het medium

-30 tot +90 °C

Fabrikantnr.

438559

Werkingsdruk (min.)

0.2 bar

Min. bedrijfstemperatuur

-30 °C

Afdichtmateriaal

EPDM

Functie

2/2-weg

Gewicht

2.250 kg

Max. medium temperatuur

+90 °C

Min. medium temperatuur

-30 °C

Medium

Licht vervuilde media

Nominale breedte

32 mm

Bijzonderheden

Mof

126 mm

QNn-waarde

22000 l/min

IP65

Max. omgevingstemperatuur

+55 °C

Min. omgevingstemperatuur

0 °C

Wijze van werking

2/2-weg

KV-waarde

333.33 l/min

Documenten en downloads

Datablad

Datablad 624656 Bürkert Servogestuurd ventiel 438559 5282 24 V/DC G 1 1/4 mof Nominale breedte 32 mm 2/2-weg 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 624656 Bürkert Servogestuurd ventiel 438559 5282 24 V/DC G 1 1/4 mof Nominale breedte 32 mm 2/2-weg 1 stuk(s)

Omschrijving

Uniek aangestuurd doorgangsmagneetventiel met servomembraan en mediascheiding, voor universeel gebruik bij vloeibare en gasvormige media overeenkomstig de materiaalbestendigheid. Deze ventielconstructie reageert aanzienlijk minder gevoelig op verontreinigingen dan klapankerventielen en bieden daarom veel voordelen in de procesomgeving. De 3-weg klapankeraansturing heeft standaard een handmatige bediening. De sluit- en openingstijden zijn traploos verstelbaar.

Uitvoering

  • 2/2-weg magneetventiel
  • Stroomloos gesloten of door de aansturing 180° te draaien te veranderen in stroomloos geopend
  • Behuizingsmateriaal roestvrij staal 1.4581
  • Afdichtingsmateriaal EPDM
  • Spoelmateriaal epoxide
  • Thermische isolatieklasse spoel H
  • Spanningstolerantie: ±10%
  • Nominale modus: continubedrijf 100% inschakelduur
  • Beschermingsklasse IP 65 met toestelcontactdoos
  • Elektrische aansluiting stekkerstroken conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
  • Inbouwpositie willekeurig, bij voorkeur naar boven

Opmerkingen

De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder toestelcontactdoos geleverd (zie accessoires).
