Bürkert Standregelaar 151111 8635 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 1.685,12 / Stuk)
€ 1.685,12
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Positioner SIDE CONTROL
- Compacte en robuuste constructie
- Eenvoudige ingebruikname door TUNE-functie
- Dynamisch stelsysteem zonder luchtverbruik in uitgeregelde toestand
- Intrinsiek veilig conform ATEX II 2 (1) G ex ia IIC T6 GB
- Optioneel met geïntegreerde procesregelaar
Technische specificaties
- Aansturing/terugmelder - eindpositieterugmelding intern: 0 ST
- Aansturing/terugmelder - eindpositieterugmelding extern: 0 ST
- Aansturing/terugmelder - eindpositiefeedback gelijkspanning: Nee
- Aansturing/terugmelder - eindpositieterugmelding wisselspanning: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 40 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 50 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 63 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 70 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 80 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 90 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 100 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 125 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 130 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 175 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 225 mm: Ja
- Aansturing/terugmelder - Wegopnemer type: Remote
- Aansturing/terugmelder - bewegingssignaal: Potentiometer
- Aansturing/terugmelder - stelsysteem met booster-functie: Nee
- Aansturing/terugmelder - wegopnemer aansluiting lengte: 300 mm
- Druk & temperatuur - temperatuur omgeving min: -25 °C.
- Druk & temperatuur - temperatuur omgeving max.: 60 °C.
- In-/uitgangen - uitgang 2 digitale transistor aansluiting NPN: Nee
- In-/uitgangen - uitgang 2 digitale transistor aansluiting PNP: Nee
- In-/uitgangen - uitgang 3 digitale transistor aansluiting NPN: Nee
- In-/uitgangen - uitgang 3 digitale transistor aansluiting PNP: Nee
- In-/uitgangen - ingang 1 type analoge stroom: 4-20 mA
- In-/uitgangen - ingang 2 type digitale transistor aansluiting NPN: Nee
- In-/uitgangen - ingang 2 type digitale transistor aansluiting PNP: Ja
- Elektrische aansluiting - elektrische aansluiting type: Schroefklemmen met kabeldoorvoer
- Functies - functie: Procesregelaar
- Apparaateigenschappen - productsubgroep: Positioner/procesregelaar
- Apparaateigenschappen - montagemethode: CLASSIC - aandrijving
- Kenmerken apparaat - hoofdventiel met geïntegreerde smoorspoel: Smoorspoel met schroefsleuf
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 115 L/min.
- Nominale breedte (kV-waarde) - ventiel nominale breedte: 2 mm
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/4
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Systeemintern
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/4
- Proces-/leidingaansluiting - leidingaansluiting 3 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting 3 voorgemonteerd: Geluiddemper
- Proces-/leidingaansluiting - Leidingaansluiting 3 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 3 schroefdraadaanduiding: 1/4
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Software / communicatie - bedieningsinterface: Toetsenbord en display intern
- Spanning - spanning min / nominale spanning: 10,2 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - voedingsspanning systeemintern: Nee
- Spanning - voedingsspanning via bus: Nee
- Spanning - voedingsspanning via scheidingsbarrière: Ja
- Spanning - galvanisch gescheiden actuatorvoeding: Nee
- Werking - handbediening: Nee
- Werking - pneumatische functie 1 dubbelwerkend: Nee
- Werking - pneumatische functie 1 enkelwerkend: Ja
- Type goedkeuring: ATEX, IECExATEX, IECEx
- Soort vergunning: II (1) 2 G ex ia IIC T6 GB GB, ex ia IIC T6
- Soortnaam
Standregelaar
- Fabrikantnr.
151111
- Aansluiting
Schroefklemmen met kabeldoorvoer
- Min. voedingsspanning
10.2 V
- Nominale breedte
2 mm
- Max. voedingsspanning
24 V
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-25 °C
Documenten en downloads
Datablad
Datablad 3046776 Bürkert Standregelaar 151111 8635 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3046776 Bürkert Standregelaar 151111 8635 1 stuk(s)
Omschrijving

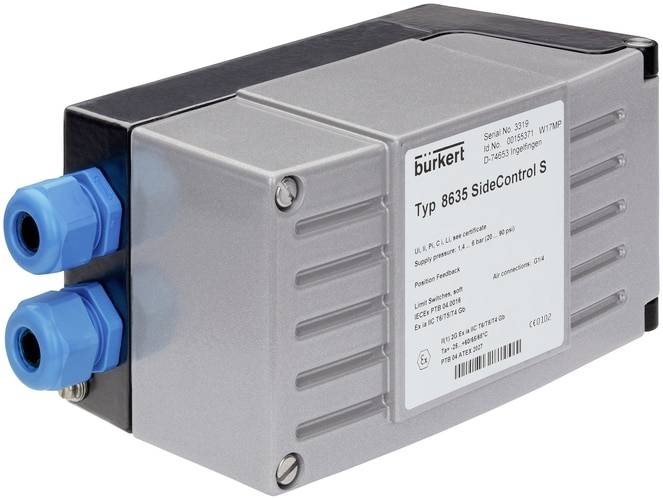

De Positioner SideControl type 8635 is een elektropneumatische instelregelaar in tweeadertechniek voor pneumatisch bediende proceskleppen met stuwkracht of zwenkaandrijving. Signaalverwerking, regeling en aansturing van het interne stelsysteem vindt plaats via een microprocessorgestuurde elektronica. De geïmplementeerde softwarefunctie Autotune maakt een automatische aanpassing van de instelregelaar aan de gebruikte regelklep mogelijk. De instelregelaar wordt geparametreerd en bediend via drie bedieningstoetsen en display met tekstweergave. De opbouw van een decentrale regeling is mogelijk bij uitvoering met een procesregelaar met PID-gedrag. Optioneel is de SideControl Positioner type 8635 goedgekeurd voor gebruik in het ex-bereik (zone 1) conform ATEX. De behuizing is door zijn compacte en robuuste constructie geschikt voor gebruik in chemie- en procestechniek.
