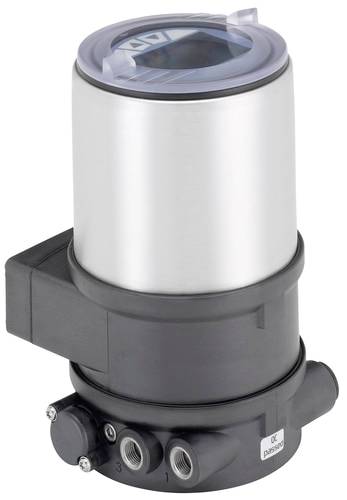

Bürkert Standregelaar 306916 8692 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 987,60 / Stuk)
€ 987,60
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Positioner Top 70 mm voor aandrijving 27XX
- Compact en robuust RVS-design
- Zeer eenvoudige ingebruikname met automatische X-Tune-functie
- Contactloze wegopnemer
- Geïntegreerde stuurluchtgeleiding en veerkamerventilatie
- Ethernet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 of Bürkert-systeembus (BüS)
Technische specificaties
- Aansturing/terugmelder - voor aandrijfgrootte 40 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 50 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 63 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 70 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 80 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 90 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 100 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 125 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 130 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 175 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 225 mm: Nee
- Aansturing/terugmelder - verplaatsingsopnemer type: Intern lineair
- Aansturing/terugmelder - bewegingsignaal: digitaal 14-bit
- Aansturing/terugmelder - stelsysteem met booster-functie: Nee
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- In-/uitgangen - ingang 1 type analoge spanning: 0-5/10 V.
- In-/uitgangen - ingang 1 type analoge stroom: 0/4-20 mA
- In-/uitgangen - ingang 2 type digitale transistor aansluiting NPN: Nee
- In-/uitgangen - ingang 2 type digitale transistor aansluiting PNP: Ja
- Elektrische aansluiting - elektrische aansluiting type: Schroefklemmen met kabeldoorvoer
- Functies - functie: Positiever
- Apparaateigenschappen - productsubgroep: Positioner/procesregelaar
- Apparaateigenschappen - montagemethode: CLASSIC - aandrijving
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 7 L/min.
- Nominale breedte (kV-waarde) - ventiel nominale breedte: 0,6 mm
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/8
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65/67
- Software / communicatie - communicatie-interface protocol: Servicebus
- Software / communicatie - bedieningsinterface: Toetsenbord en display intern
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - voedingsspanning systeemintern: Nee
- Spanning - voedingsspanning via bus: Nee
- Spanning - voedingsspanning via scheidingsbarrière: Nee
- Spanning - galvanisch gescheiden actuatorvoeding: Nee
- Werking - handbediening: Nee
- Werking - pneumatische functie 1 dubbelwerkend: Nee
- Werking - pneumatische functie 1 enkelwerkend: Ja
- Type goedkeuring: ULUL
- Soort goedkeuring: UL listed cULus
- Soortnaam
Standregelaar
- Fabrikantnr.
306916
- Aansluiting
Schroefklemmen met kabeldoorvoer
- Min. voedingsspanning
24 V
- Nominale breedte
0.6 mm
- Max. voedingsspanning
24 V
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-10 °C
Documenten en downloads
Datablad
Datablad 3047048 Bürkert Standregelaar 306916 8692 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047048 Bürkert Standregelaar 306916 8692 1 stuk(s)
Omschrijving
De compacte positioneringsregelaar type 8692 is ontworpen voor de geïntegreerde montage op pneumatische aandrijvingen van de procesregelklepseries type 23xx/2103 en speciaal ontworpen voor de eisen van hygiënische procescondities. De stuurluchtgeleiding in de aandrijving gebeurt geïntegreerd zonder uitwendige slangkoppeling. De eenvoudige bediening en de keuze van de uitgebreide extra software-functies worden via het grote grafische display met achtergrondverlichting en het folietoetsenbord of via COMMUNICATOR uitgevoerd.
De instelregelaar registreert de klepstand slijtagevrij via een contactloze, analoge positiesensor. Met de geïntegreerde diagnosefuncties kunnen bedrijfscondities van de regelklep worden bewaakt. Klepdiagnoseberichten via statussignalen vinden plaats volgens NE107 (NAMUR) en worden als historiegegevens geregistreerd.
De behuizing van chemisch bestendige materialen is gemakkelijk te reinigen en biedt praktische IP-bescherming voor gebruik in de hygiënische procestechniek in de voedings-, drank- en farmaceutische industrie. In combinatie met Bürkert aandrijvingen uit de serie ELEMENT maakt het pneumatische stelsysteem een veerkamerventilatie mogelijk, waardoor verontreiniging van de aandrijfkamers door de omgeving wordt voorkomen.
De teksten voor dit artikel zijn automatisch vertaald.
De instelregelaar registreert de klepstand slijtagevrij via een contactloze, analoge positiesensor. Met de geïntegreerde diagnosefuncties kunnen bedrijfscondities van de regelklep worden bewaakt. Klepdiagnoseberichten via statussignalen vinden plaats volgens NE107 (NAMUR) en worden als historiegegevens geregistreerd.
De behuizing van chemisch bestendige materialen is gemakkelijk te reinigen en biedt praktische IP-bescherming voor gebruik in de hygiënische procestechniek in de voedings-, drank- en farmaceutische industrie. In combinatie met Bürkert aandrijvingen uit de serie ELEMENT maakt het pneumatische stelsysteem een veerkamerventilatie mogelijk, waardoor verontreiniging van de aandrijfkamers door de omgeving wordt voorkomen.
