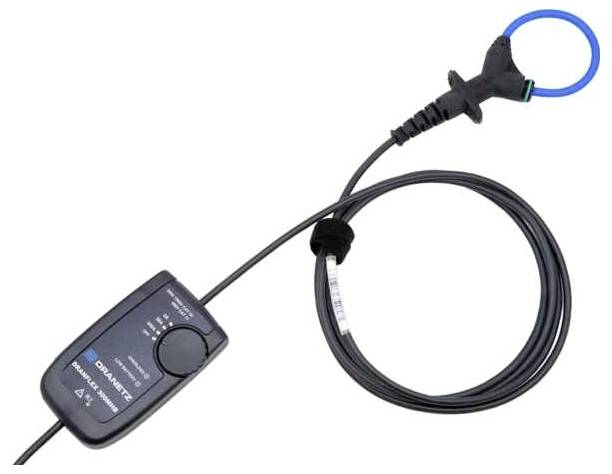

Camille Bauer DRANFLEX3003XLB36 Stroomsensor

Flexibele 3-fasen stroomsensor 3... 3000 AAC, luslengte 61... 122 cm. De DRANFLEX zijn AC-stroomsensoren die op het Rogowski-principe zijn gebaseerd. Ze kunnen voor de wisselstroommeting tot 3000 A resp. 6000 A worden gebruikt, door ze op een geschikt meetapparaat (datalogger, netanalysator, enz.) aan te sluiten. . De flexibele 3-fasen stroomsensoren zijn op het gebruik met HDPQ of willekeurige meetinstrumenten met 1,5 V AC-meetingang en Hypertronics-stekker afgestemd. U kunt gelijktijdig alle 3 fasen meten en om een of meerdere geleiders van een willekeurige constructie (geïsoleerde kabels, stroomrails, buizen) leggen. Voor de autonome werking van de meetversterker wordt deze gevoed via interne batterijen. Breed toepassingsgebied, 3 meetbereiken 30/300/3000 A AC en hoge bandbreedte 10 Hz tot 20 kHz voor analyse van harmonischen nauwkeurige meting, ook bij lage stromen, door groot dynamisch bereik en hoge sensorgevoeligheid geringe positie-invloed van de geleider en minimale externe veldbeïnvloeding eenvoudige toepassing in krappe ruimtes door kleine sensordoorsnede 9,9 mm en slanke eindkap 13,6 mm - Luslengte 610 mm veilig gebruik ook met veiligheidshandschoenen, openen van de sensor en instellen van het meetbereik in eenhandsbedrijf extreem lange levensduur van de batterij tot 2000 uur aansluitkabel inclusief stroomsensor met beschermingsklasse IP65, meetversterker met IP40 hoge veiligheid voor de gebruiker, meetcategorie 1000 V CAT III, 600 V CAT IV en onbeperkte overbelastbaarheid. De flexibele meetkop maakt een stroommeting ook op moeilijk toegankelijke plaatsen mogelijk. De sensoren kunnen hiertoe om één of meerdere leidingen in een willekeurige uitvoering (geïsoleerde kabels, spanningsrails, buizen) worden gelegd. Voor de autonome werking van de meetversterker wordt deze gevoed via interne batterijen. Breed toepassingsgebied, 3 meetbereiken 30 A/300 A/3000 A AC en hoge bandbreedte 10 Hz tot 10 kHz voor analyse van harmonischen gelijktijdige meting in alle 3 fasen nauwkeurige meting, ook bij lage stromen, door groot dynamisch bereik en hoge sensorgevoeligheid geringe positieinvloed van de geleider en minimale invloed van het externe veld eenvoudige toepassing in krappe ruimtes door kleine sensordoorsnede 9,9 mm en slanke eindkap 13,6 mm veilig gebruik ook met veiligheidshandschoenen, openen van de sensor en instelling van het meetbereik in eenhandsbedrijf extreem lange levensduur van de batterij tot 1000 uur externe voeding bij langdurige meting via optionele netadapter stroomsensor met beschermingsklasse IP65, meetversterker met IP40 hoge veiligheid voor de gebruiker, meetcategorie 1000 V@CATIII, 600 V@CATIV en onbeperkte overbelastbaarheid kenmerk specificatie meetbereiken 30 A 300 A 3000 A uitgangssignaal (AC) 50 mV/A 5 mV/A 0,5 mV/A reststroom/ruis 8 mV eff. 2 mV eff. 2 mV eff. Meetonzekerheid (45 - 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A overbelastbaarheid onbeperkt lineair itaat ±0,2% van de meetwaarde bandbreedte 10 Hz tot 10 kHz (-1 dB) fasehoekfout < ±1° (45 - 65 Hz) min. Lastimpedantie 100 kΩ voor opgegeven nauwkeurigheid model max. Luslengte artikelnummer DRANFLEX 3003 XBL 61 cm, bestnr. 193633 91 cm, bestnr. 193641 122 cm, bestnr. 193649. Flexibele stroomsensoren - DRANFLEX 3003 XBL gebruiksaanwijzing
