Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Installatietesterset, VDE-testset VDE-norm 0100, 0105
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
EVSE-SET CA 6652 + CA 6117 + DATAVIEW + CA 762 IP2X
- Geavanceerde testuitrusting voor elektrische veiligheidscontrole op laadstations met aardlekschakelaars type A, B en EV 6 mA
- Set voor het controleren van alle elektrische veiligheidsaspecten van de laadinfrastructuren conform de installatienorm IEC 60364-7-722
- Met CA 6652 testadapter voor AC-laadstations met type 2-stekker
- Met CA 762 IP2X spanningstester voor het bepalen van de spanningsvrijheid
- Met CA 6117 installatietester incl. protocolsoftware DataView
- Geleverd met: 1 CA 6652 testadapter voor AC-laadstations met type 2-stekker incl. leveringsomvang, 1 CA 762 IP2X tweepolige spanningstester incl. leveringsomvang, 1 CA 6117 installatietester met software DataView incl. leveringsomvang
Technische specificaties
- Soortnaam
Installatietesterset
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT III 600 V
- Interfaces
USB
- Afm.
(l x b x h) 280 x 128 x 190 mm
IP53
- Meetbereik (VDE)
Aardingsweerstand
Isolatieweerstand
Vermogen
RCD-test (AC, A, F, B, B+, EV)
Lusimpedantie
Weerstand van de beschermingsgeleider
Spanning
Stroom
- DIN-norm
DIN EN 61557
DIN VDE 0100
DIN VDE 0105
DIN IEC 60364
- Weergave
Digitaal (LCD)
- Breedte
128 mm
- Hoogte
190 mm
280 mm
- Testprocedure
Handmatig
- Spanningsverzorging
Werkt op een accu
- Geheugen
Ja
- Type
EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X
- VDE-norm
0100
0105
- Bijzonderheden
Incl. laadzuiladapter
Incl. software
Vermogen, harmonischen
RCD/FI test
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Installatietesterset, VDE-testset VDE-norm 0100, 0105
Garantievoorwaarden
Garantievoorwaarden 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Installatietesterset, VDE-testset VDE-norm 0100, 0105
Omschrijving

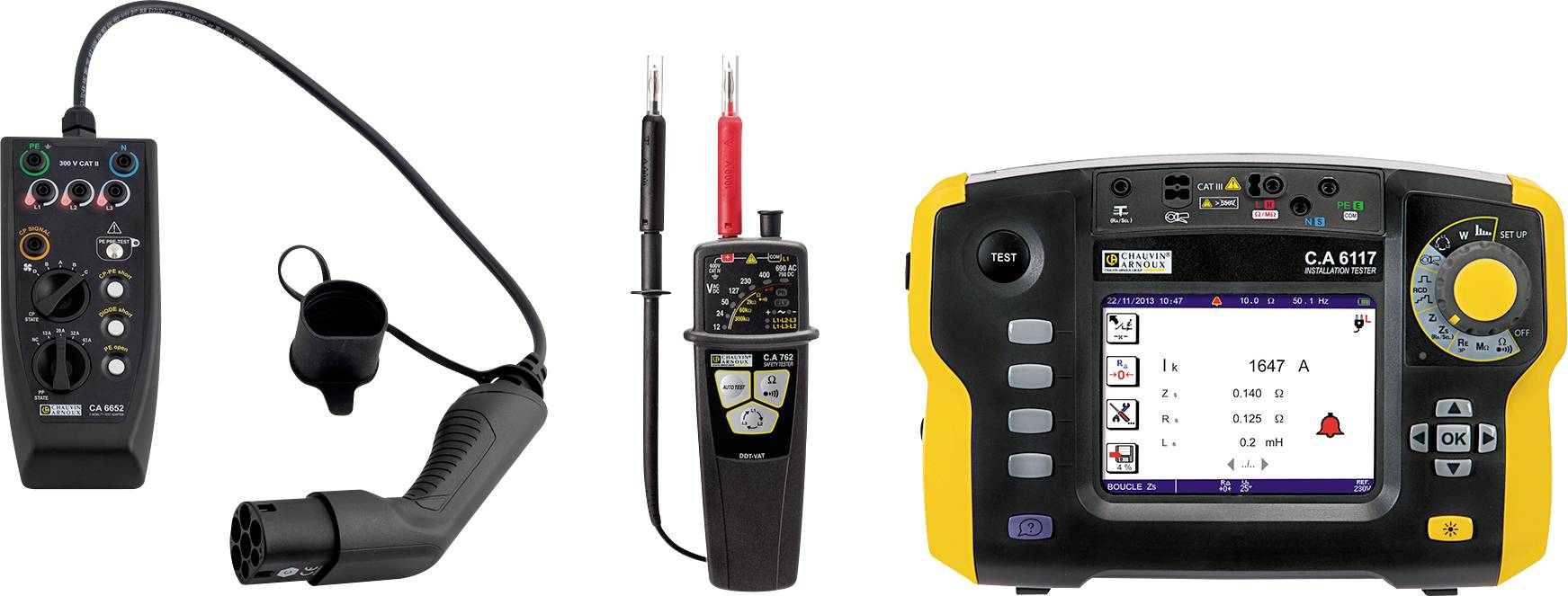

Deze geavanceerde testuitrusting voor laadinfrastructuur, bestaande uit
• Installatietester CA 6117
• Evaluatie- en protocolsoftware DataView
• Testadapter voor AC-laadstations voor elektrische voertuigen CA 6652
• Spanningstester CA 762 IP2X
Is de optimale oplossing voor elektrische veiligheidstests bij laadstations met aardlekschakelaar type A, B en EV 6 mA.
Deze set maakt volledig conforme tests van E-laadstations conform IEC 60364-7-722 mogelijk. De meetresultaten kunnen voor het eenvoudig opstellen van testrapporten in een meerfasige structuur met opgave van de gecontroleerde locaties en laadstations in de installatietester worden opgeslagen. De installatietester ondersteunt u bij het testen met een geïntegreerde contexthulpfunctie.

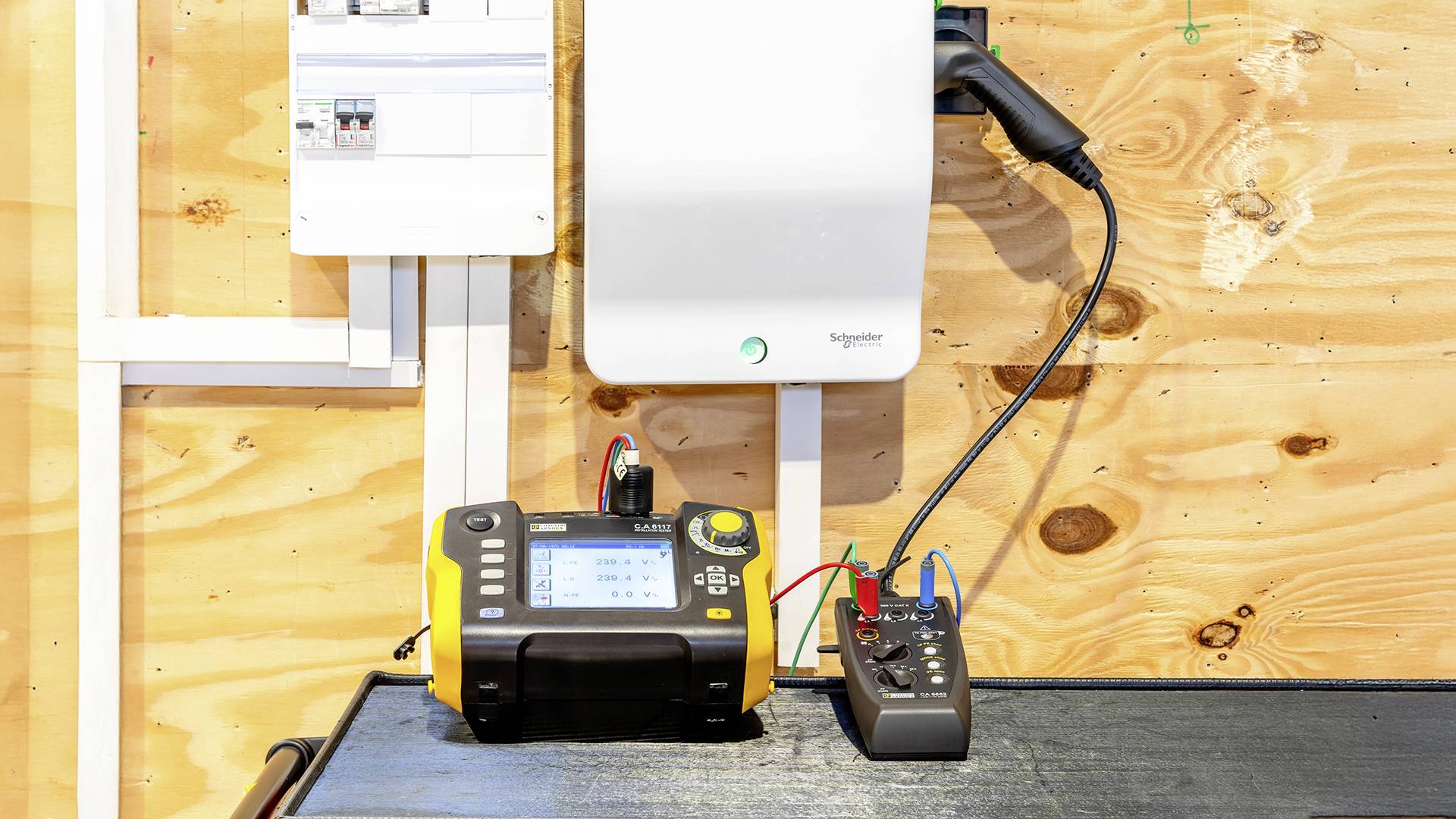

Simuleer met behulp van de testadapter de voertuigstatus en de veiligheidsomstandigheden van laadstations: Herkenning van gevaarlijke spanningen in aanraakbare onderdelen (PE), simulatie van de toestanden van het E-voertuig, simulatie van de maximaal toegestane laadstroom voor de kabel, foutsimulatie (kortsluiting CP-PE, diode-kortsluiting, onderbreking van de PE) en controle van de stuursignalen (CP) met optionele handoscilloscoop.

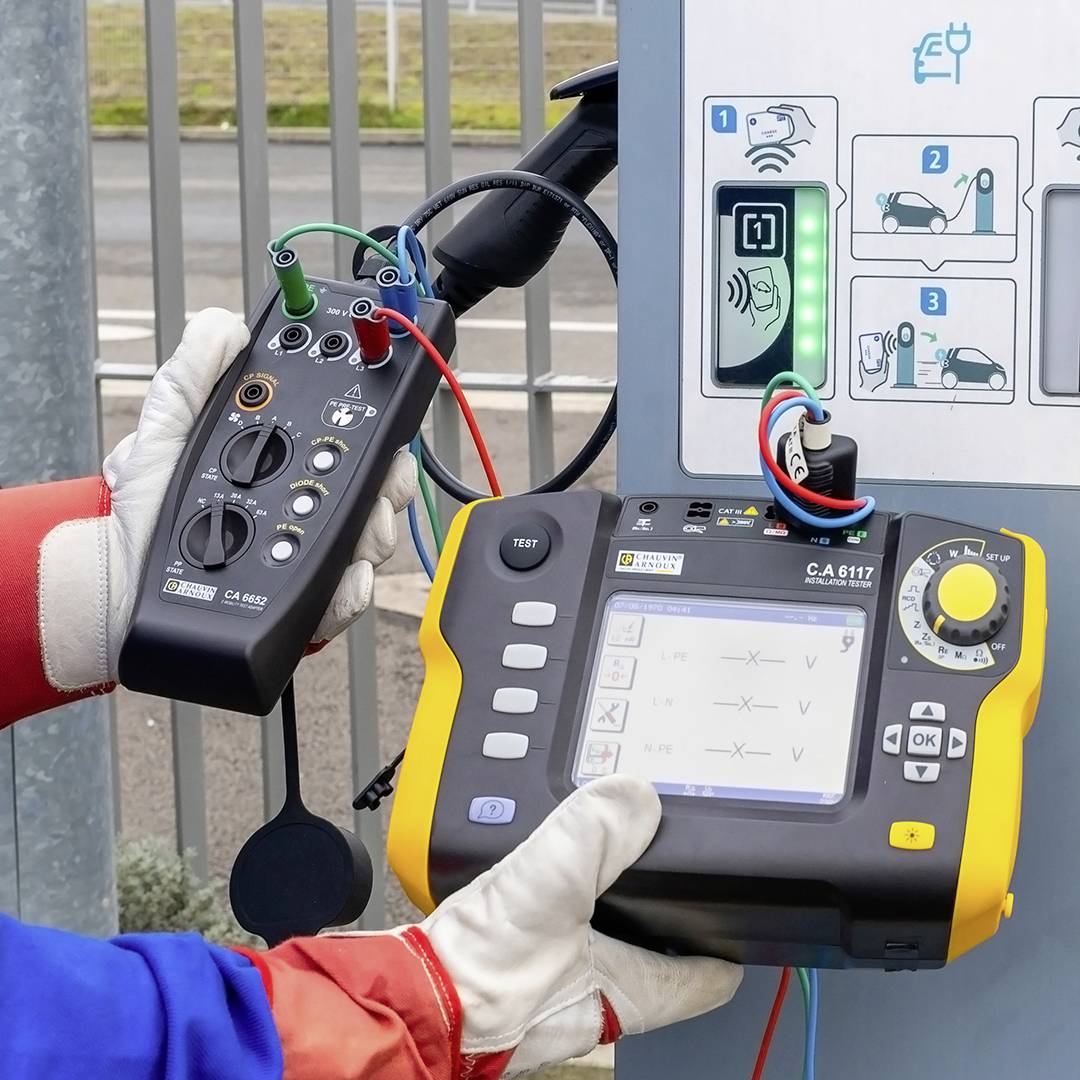

Met de combinatie van installatietester en testadapter voor AC-laadstations voert u de noodzakelijke elektrische veiligheidstests uit op de AC-laadstations: Doorgangs- en isolatietest, elektrische veiligheidstest van het laadstation in één of drie fasen, functietest van de FI-beveiligingsschakelaar type A / AC / B / B+ / EV 6 mA.
Uw controle sluit af met het opstellen van een testrapport via de PC-software DataView.
De teksten voor dit artikel zijn automatisch vertaald.
• Installatietester CA 6117
• Evaluatie- en protocolsoftware DataView
• Testadapter voor AC-laadstations voor elektrische voertuigen CA 6652
• Spanningstester CA 762 IP2X
Is de optimale oplossing voor elektrische veiligheidstests bij laadstations met aardlekschakelaar type A, B en EV 6 mA.
Deze set maakt volledig conforme tests van E-laadstations conform IEC 60364-7-722 mogelijk. De meetresultaten kunnen voor het eenvoudig opstellen van testrapporten in een meerfasige structuur met opgave van de gecontroleerde locaties en laadstations in de installatietester worden opgeslagen. De installatietester ondersteunt u bij het testen met een geïntegreerde contexthulpfunctie.
Simuleer met behulp van de testadapter de voertuigstatus en de veiligheidsomstandigheden van laadstations: Herkenning van gevaarlijke spanningen in aanraakbare onderdelen (PE), simulatie van de toestanden van het E-voertuig, simulatie van de maximaal toegestane laadstroom voor de kabel, foutsimulatie (kortsluiting CP-PE, diode-kortsluiting, onderbreking van de PE) en controle van de stuursignalen (CP) met optionele handoscilloscoop.
Met de combinatie van installatietester en testadapter voor AC-laadstations voert u de noodzakelijke elektrische veiligheidstests uit op de AC-laadstations: Doorgangs- en isolatietest, elektrische veiligheidstest van het laadstation in één of drie fasen, functietest van de FI-beveiligingsschakelaar type A / AC / B / B+ / EV 6 mA.
Uw controle sluit af met het opstellen van een testrapport via de PC-software DataView.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 CA 6652 EVSE-testadapter meegeleverd
- 1 CA 6117 installatietester
- 1 CA 762 IP2X tweepolige spanningstester
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
