Name: Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210
Brand: Datasensing
SKU: 3760023
Availability: BackOrder

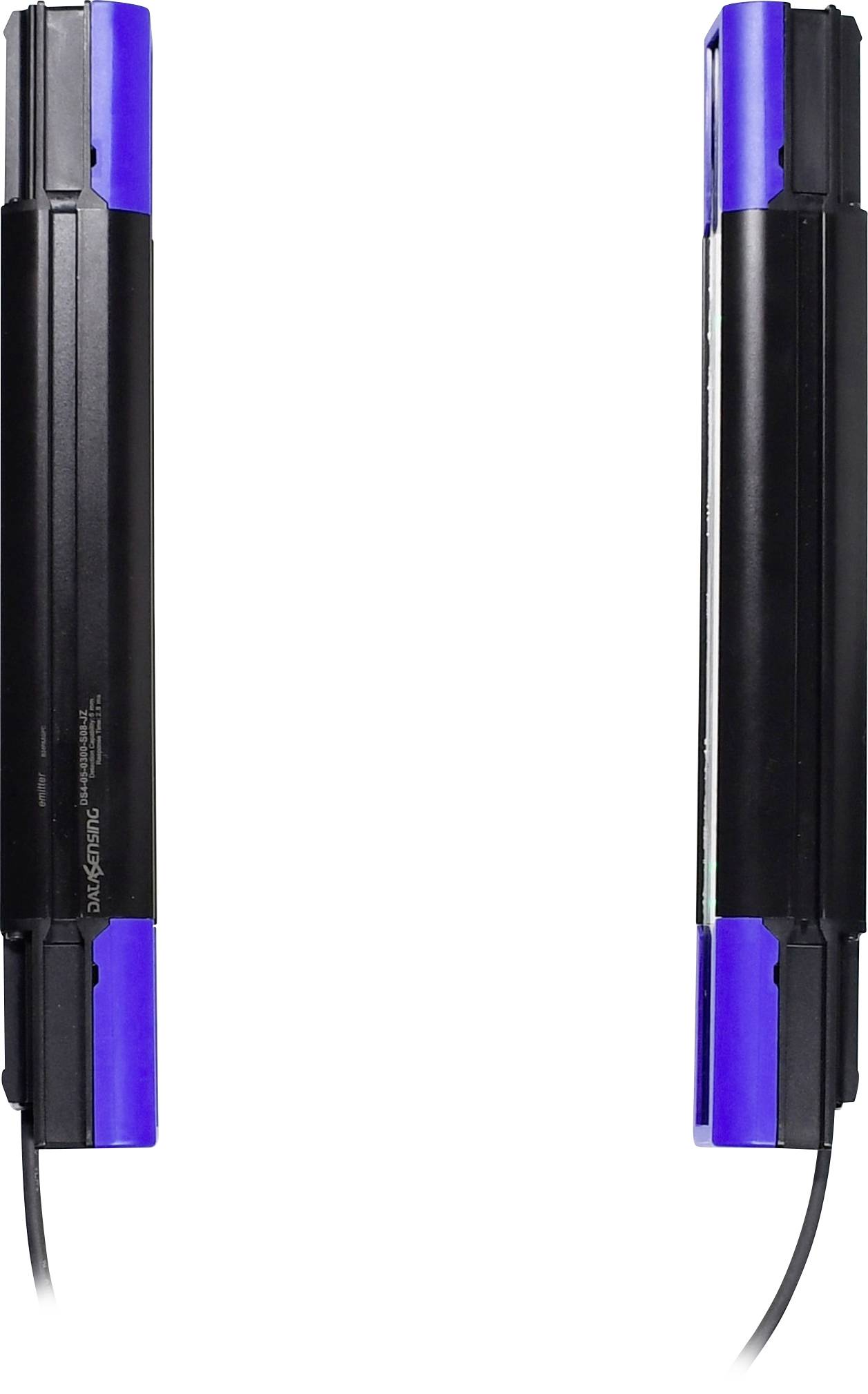

Twee zwart-blauwe rechthoekige sensoren of lichtbalken verticaal weergegeven op een witte achtergrond, elk met een kabel die zich vanaf de onderkant uitstrekt.

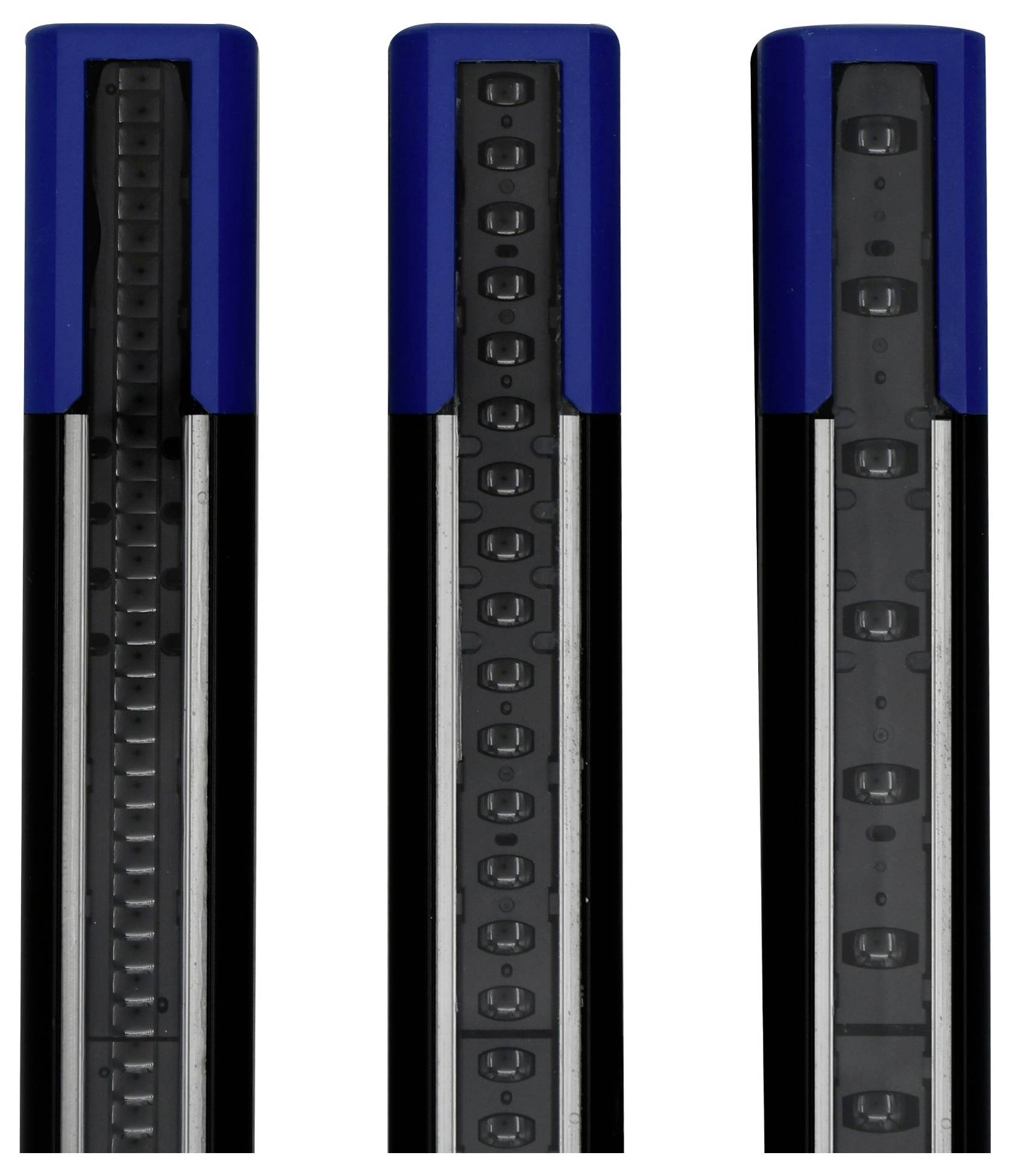

Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210-1

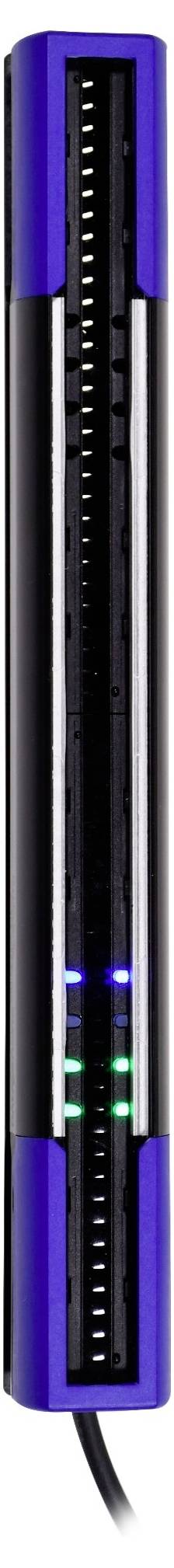

Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210-2

1/3

Soortnaam

Lichtrooster

Lengte

40 mm

Hoogte

1060.5 mm

Type

DS4

Uitvoering

Ontvanger

Zender

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 5 nov.

Aantal

Stuk(s)

Totaal (€ 2.255,37 / Stuk)

€ 2.255,37

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

DS4 standaard meetvlak-lichtrooster – serie DS4

Veelzijdige interfaces: IO-Link, analoog (V/A) en RS485-communicatie
Hoge resolutie met 5 mm stralingsafstand en Augmented Resolution Mode (2,5 mm)
Draadloze programmering via APP GUI voor geavanceerde setup

Extra services en acties

Technische specificaties

Materiaal behuizing van aluminium/PBT

Soortnaam: Lichtrooster

Type: DS4

Uitvoering: Ontvanger
Zender

Kenmerken: Met behuizing

Voedingsspanning: 24 V/DC

Min. voedingsspanning: 19.2 V/DC

Max. voedingsspanning: 28.8 V/DC

Voedingsspanning: 19.2 - 28.8 V/DC

Stroomverbruik (max.): 360 mA

Response-tijd: 7.3 ms

Schakelspanning (max.): 28.8 V/DC

Schakelstroom (max.): 100 mA

Resolutie optisch: 10 x 5 mm

Kleinst detecteerbare object (diameter): 10 mm

Aansluiting: Stekker M12, 5-polig
Stekker M12, 8-polig

Kabellengte: 0.2 m

Type zender: LED infrarood

Golflengte: 850 nm

Reikwijdte (min.): 0.2 m

Reikwijdte (max.): 5 m

Uitgangen: Digitaal
Analoog
RS485
IO-Link

Uitgangssignaal (min.): 4 mA

Uitgangssignaal (max.): 20 mA

Uitgangsstroom: 100 mA

Toelatingen (sensor): CE
cULus

Lasers: 210

Laserafstand: 5 mm

Beschermvlak breedte (min.): 200 mm

Beschermvlak breedte (max.): 5000 mm

Hoogte beschermend veld: 1050 mm

Hoogte aluminium profiel: 1060.5 mm

Totale hoogte: 1060.5 mm

Inhoud: 1 stuk(s)

: IP65
IP67

: 40 mm

Breedte: 35 mm

Hoogte: 1060.5 mm

Afm.: (l x b x h) 40 x 35 x 1060.5 mm

Min. temperatuur: -30 °C

Max. temperatuur: 55 °C

Nominale spanning: 24 V/DC

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Breedte

Hoogte

Lengte

Reikwijdte (max.)

Soortnaam

Voedingsspanning

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 42

Artikelnummer:3760101

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1059 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.516,53^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 42

Artikelnummer:3760089

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1059 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.309,92^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1200 24 V/DC Aantal lasers: 48

Artikelnummer:3760102

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1209 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.643,80^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1200 24 V/DC Aantal lasers: 48

Artikelnummer:3760090

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1209 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.433,88^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1350 24 V/DC Aantal lasers: 54

Artikelnummer:3760091

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1359 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.561,16^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1350 mm 24 V/DC Aantal lasers: 54

Artikelnummer:3760103

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1359 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.767,77^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1500 24 V/DC Aantal lasers: 60

Artikelnummer:3760092

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1509 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.685,12^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1500 mm 24 V/DC Aantal lasers: 60

Artikelnummer:3760104

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1509 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.896,69^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1650 24 V/DC Aantal lasers: 66

Artikelnummer:3760093

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1609 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.809,09^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1650 24 V/DC Aantal lasers: 66

Artikelnummer:3760105

Leverbaar do. 5 nov.

Conrad Electronic

35 mm

1659 mm

40 mm

13 m

Lichtrooster

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.020,66^*

Documenten en downloads

Datablad

Datablad 3760023 Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3760023 Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210

Omschrijving

De DS4-standaard is een veelzijdige oppervlaktesensor voor veeleisende detectie- en meettaken, die gemakkelijk via IO-Link of WiFi kan worden geconfigureerd en functies zoals de herkenning van transparante objecten biedt.
