Name: Datasensing DS4 Lichtrooster Reikwijdte (max.) 7 m Hoogte beschermveld 300 mm 24 V/DC Aantal lasers: 30
Brand: Datasensing
SKU: 3760042
Availability: BackOrder

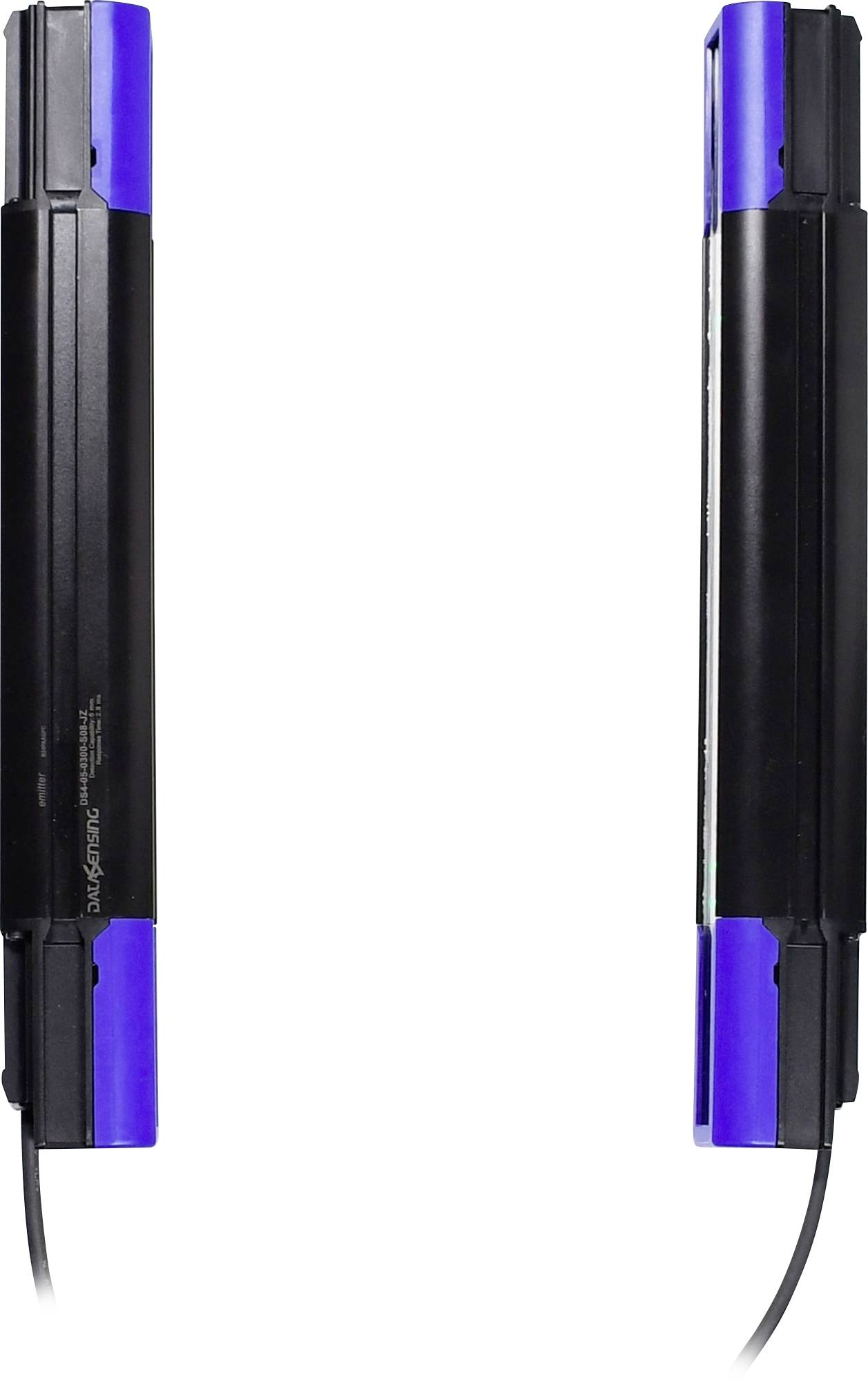

Twee zwart-blauwe rechthoekige sensoren die elkaar aankijken, elk met een kabel die naar beneden uitsteekt, weergegeven op een witte achtergrond.

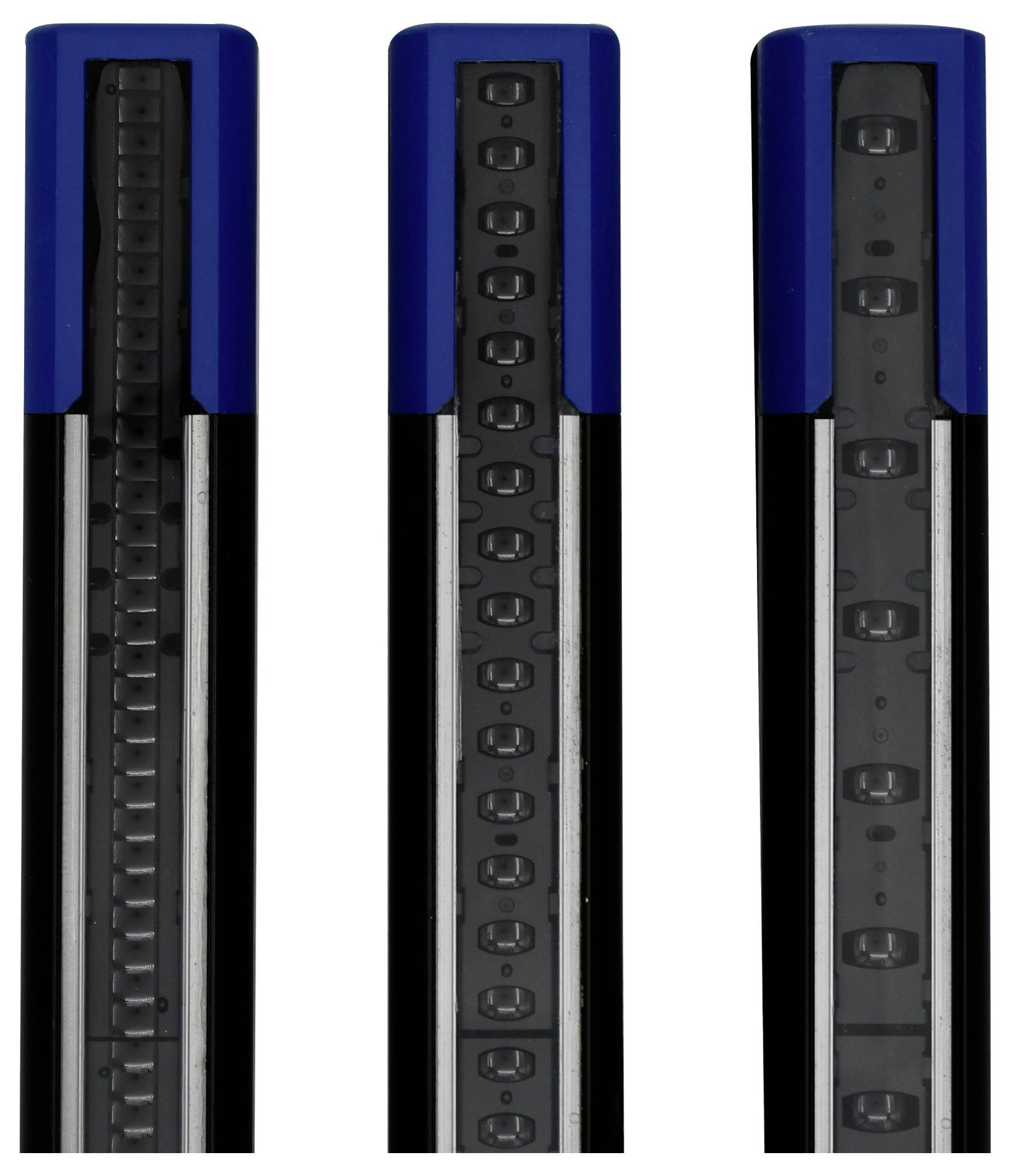

Datasensing DS4 Lichtrooster Reikwijdte (max.) 7 m Hoogte beschermveld 300 mm 24 V/DC Aantal lasers: 30-1

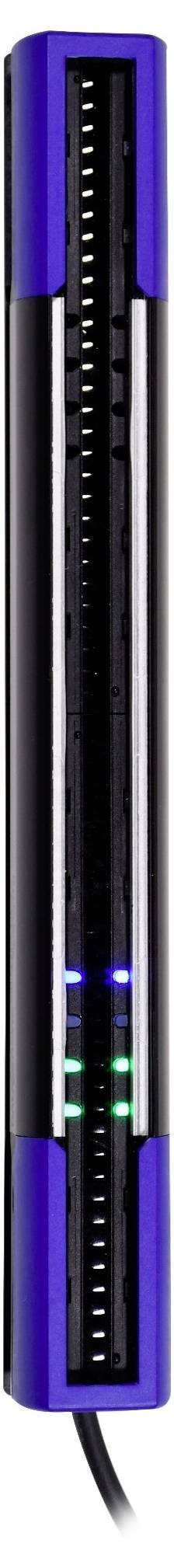

Datasensing DS4 Lichtrooster Reikwijdte (max.) 7 m Hoogte beschermveld 300 mm 24 V/DC Aantal lasers: 30-2

1/3

Soortnaam

Lichtrooster

Lengte

40 mm

Hoogte

309 mm

Type

DS4

Uitvoering

Zender

Ontvanger

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 20 nov.

Aantal

Stuk(s)

Totaal (€ 645,00 / Stuk)

€ 645,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

DS4 Base detectie- en meetlichtgordijn

Basisversie voor eenvoudige detectie- en meettoepassingen.
Configuratie via IO-Link of eenvoudige lijnbedrading.
Robuuste aluminium behuizing met beschermingsklasse IP67.

Extra services en acties

Technische specificaties

Behuizing: aluminium
Optische vensters: PMMA

Soortnaam: Lichtrooster

Type: DS4

Uitvoering: Zender
Ontvanger

Toepassingsgebied: Bescherming van personen

Kenmerken: Met behuizing

Voedingsspanning: 24 V/DC

Min. voedingsspanning: 19.2 V/DC

Max. voedingsspanning: 28.8 V/DC

Voedingsspanning: 19.2 - 28.8 V/DC

Stroomverbruik (max.): 360 mA

Response-tijd: 1.9 ms

Schakelspanning (max.): 28.8 V/DC

Schakelstroom (max.): 100 mA

Resolutie optisch: 5 x 5 mm

Kleinst detecteerbare object (diameter): 14 mm

Aansluiting: Stekker M12, 5-polig

Kabellengte: 0.2 mm

Type zender: LED infrarood

Golflengte: 850 nm

Reikwijdte (min.): 0.2 m

Reikwijdte (max.): 7 m

Uitgangen: Analoog
Digitaal
IO-Link

Uitgangssignaal (min.): 4 A

Uitgangssignaal (max.): 20 A

Uitgangsstroom: 100 mA

Toelatingen (sensor): CE

Lasers: 30

Laserafstand: 10 mm

Beschermvlak breedte (min.): 200 mm

Beschermvlak breedte (max.): 7000 mm

Hoogte beschermend veld: 300 mm

Hoogte aluminium profiel: 309 mm

Totale hoogte: 309 mm

Inhoud: 1 stuk(s)

: IP65
IP67

: 40 mm

Breedte: 35 mm

Hoogte: 309 mm

Afm.: (l x b x h) 40 x 35 x 309 mm

Min. temperatuur: -30 °C

Max. temperatuur: 55 °C

Nominale spanning: 24 V/DC

Varianten(* Alle prijzen zijn incl. btw. en excl. verzendkoste)

Breedte

Hoogte

Lengte

Soortnaam

Beschermingsklasse

Reikwijdte (max.)

Aansluiting

Hoogte beschermend veld

Datasensing DS4 Lichtrooster Reikwijdte (max.) 7 m Hoogte beschermveld 300 mm 24 V/DC Aantal lasers: 30

Artikelnummer:3760042

Leverbaar vr. 20 nov.

Conrad Electronic

Dit product

35 mm

309 mm

40 mm

Lichtrooster

IP65

7 m

Stekker M12, 5-polig

300 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 645,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 42

Artikelnummer:3760080

Leverbaar vr. 20 nov.

Conrad Electronic

35 mm

1059 mm

40 mm

Lichtrooster

IP65

13 m

Stekker M12, 5-polig

1050 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.149,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1200 mm 24 V/DC Aantal lasers: 48

Artikelnummer:3760081

Leverbaar vr. 20 nov.

Conrad Electronic

40 mm

1209 mm

35 mm

Lichtrooster

IP65

13 m

Stekker M12, 5-polig

1200 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.265,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1350 mm 24 V/DC Aantal lasers: 54

Artikelnummer:3760082

Leverbaar vr. 20 nov.

Conrad Electronic

35 mm

1359 mm

40 mm

Lichtrooster

IP65

13 m

Stekker M12, 5-polig

1350 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.375,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1500 24 V/DC Aantal lasers: 60

Artikelnummer:3760083

Leverbaar vr. 20 nov.

Conrad Electronic

35 mm

1509 mm

40 mm

Lichtrooster

IP65

13 m

Stekker M12, 5-polig

1500

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.489,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 300 24 V/DC Aantal lasers: 12

Artikelnummer:3760075

Leverbaar vr. 20 nov.

Conrad Electronic

35 mm

309 mm

40 mm

Lichtrooster

IP65

13 m

Stekker M12, 5-polig

300

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 450 mm 24 V/DC Aantal lasers: 18

Artikelnummer:3760076

Leverbaar vr. 20 nov.

Conrad Electronic

35 mm

459 mm

40 mm

Lichtrooster

IP65

13 m

Stekker M12, 5-polig

450 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 695,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 600 mm 24 V/DC Aantal lasers: 24

Artikelnummer:3760077

Leverbaar vr. 20 nov.

Conrad Electronic

35 mm

609 mm

40 mm

Lichtrooster

IP67

13 m

Stekker M12, 5-polig

600 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 805,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 750 mm 24 V/DC Aantal lasers: 30

Artikelnummer:3760078

Leverbaar vr. 20 nov.

Conrad Electronic

35 mm

759 mm

40 mm

Lichtrooster

IP65

13 m

Stekker M12, 5-polig

750 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 919,00^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 900 mm 24 V/DC Aantal lasers: 36

Artikelnummer:3760079

Leverbaar vr. 20 nov.

Conrad Electronic

35 mm

909 mm

40 mm

Lichtrooster

IP65

13 m

Stekker M12, 5-polig

900 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.035,00^*

Documenten en downloads

Datablad

Datablad 3760042 Datasensing DS4 Lichtrooster Reikwijdte (max.) 7 m Hoogte beschermveld 300 mm 24 V/DC Aantal lasers: 30

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3760042 Datasensing DS4 Lichtrooster Reikwijdte (max.) 7 m Hoogte beschermveld 300 mm 24 V/DC Aantal lasers: 30

Omschrijving

De DS4 Base is een compacte gebiedssensor die is ontworpen voor betrouwbare detectie- en meettaken in de industriële automatisering. Hij combineert eenvoudig gebruik met flexibele uitgangssignalen (digitaal, analoog, IO-Link) voor veelzijdige standaardtoepassingen.
