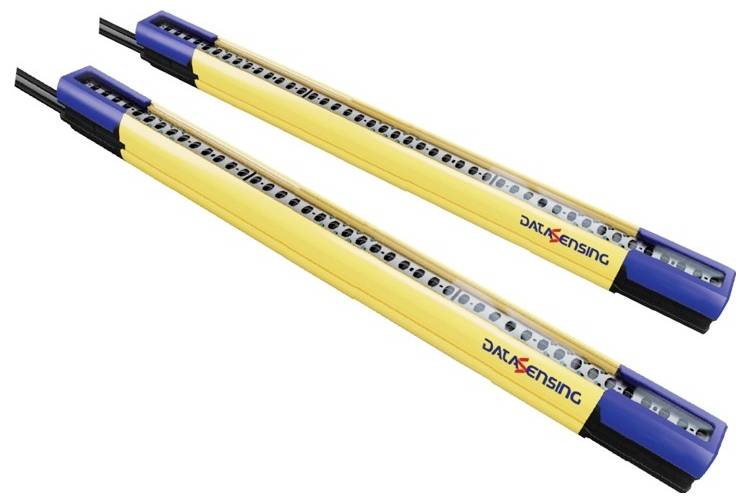

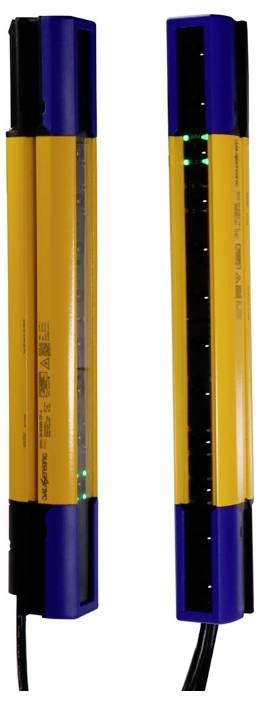

Name: Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3
Brand: Datasensing
SKU: 3760142
Availability: BackOrder

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 -0

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 -1

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 -2

1/3

Soortnaam

Veiligheidslichtrooster

Lengte

35 mm

Hoogte

1809 mm

Type

SH4

Uitvoering

Ontvanger

Zender

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 9 nov.

Aantal

Stuk(s)

Totaal (€ 2.789,00 / Stuk)

€ 2.789,00

excl. € 34,95

incl. btw

vrachttoeslag zonder verdere verzendkosten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

SH4-30-1800-B-5 veiligheidsnet van de basisserie

Type 4 veiligheidslichtscherm voor handbescherming (resolutie van 30 mm).
Compact profiel van slechts 35 x 40 mm voor eenvoudige integratie.
Geen dode zone: De beschermingshoogte komt overeen met de totale lengte van de behuizing.
Eenvoudige configuratie direct via de bedrading (basic-model).

Extra services en acties

Technische specificaties

Materiaal behuizing: Gelakt aluminium (geel RAL 1003)
Voorruitmateriaal: Macrolon AR 7099 Clear PC

Soortnaam: Veiligheidslichtrooster

Type: SH4

Uitvoering: Ontvanger
Zender

Toepassingsgebied: Bescherming van vingers

Kenmerken: Automatische herstart

Voedingsspanning: 24 V/DC

Min. voedingsspanning: 19.2 V/DC

Max. voedingsspanning: 28.8 V/DC

Voedingsspanning: 19.2 - 28.8 V/DC

Response-tijd: 14 ms

Schakelspanning (max.): 24 V/DC

Schakelstroom (max.): 500 mA

Max. schakelvermogen: 12 W

Kleinst detecteerbare object (diameter): 30 mm

Aansluiting: Stekker M12, 5-polig

Type zender: LED infrarood

Golflengte: 850 nm

Reikwijdte (min.): 0.2 m

Reikwijdte (max.): 20 m

Uitgangen: 2x PNP

Uitgangssignaal (min.): 0 V

Uitgangssignaal (max.): 24 V

Uitgangsstroom: 500 mA

Toelatingen (sensor): CE
cULus
TÜV

Performance Level: PL e

Safety Integrity Level: SIL 3

Veiligheidscategorie: 4

Veiligheidsklasse: 3

Lasers: 72

Laserafstand: 25 mm

Beschermvlak breedte (min.): 200 mm

Beschermvlak breedte (max.): 20000 mm

Hoogte beschermend veld: 1800 mm

Hoogte aluminium profiel: 1809 mm

Totale hoogte: 1809 mm

Inhoud: 1 stuk(s)

: IP65
IP67

: 35 mm

Breedte: 40 mm

Hoogte: 1809 mm

Afm.: (l x b x h) 35 x 40 x 1809 mm

Min. temperatuur: -30 °C

Max. temperatuur: 55 °C

Nominale spanning: 24 V/DC

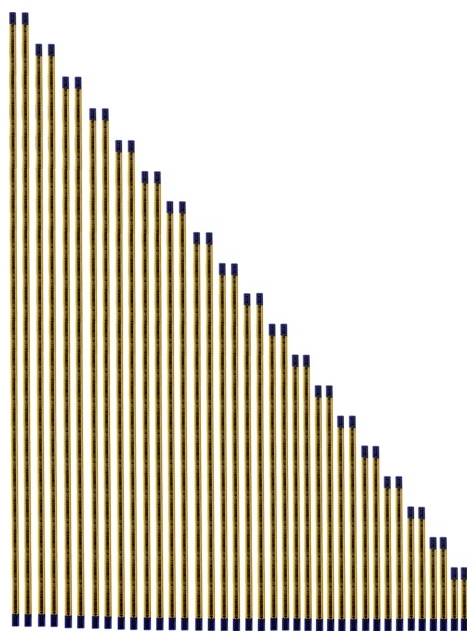

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Beschermingsklasse

Breedte

Hoogte

Lengte

Reikwijdte (max.)

Soortnaam

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 72

Artikelnummer:3760142

Leverbaar ma. 9 nov.

Conrad Electronic

Dit product

IP65

40 mm

1809 mm

35 mm

20 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.789,00^*

Excl. € 34,95 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 km Hoogte beschermveld 1050 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 105

Artikelnummer:3760113

Leverbaar ma. 9 nov.

Conrad Electronic

IP65

40 mm

1059 mm

35 mm

10 km

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.385,00^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1200 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 120

Artikelnummer:3760114

Leverbaar ma. 9 nov.

Conrad Electronic

IP65

40 mm

1209 mm

35 mm

10 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.655,00^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1350 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 135

Artikelnummer:3760115

Leverbaar ma. 9 nov.

Conrad Electronic

IP65

40 mm

1359 mm

35 mm

10 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.925,00^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1500 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 150

Artikelnummer:3760116

Leverbaar ma. 9 nov.

Conrad Electronic

IP65

40 mm

1509 mm

35 mm

10 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.195,00^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1650 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 164

Artikelnummer:3760117

Leverbaar ma. 9 nov.

Conrad Electronic

IP65

49 mm

1659 mm

35 mm

10 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.459,00^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1800 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 180

Artikelnummer:3760118

Leverbaar ma. 9 nov.

Conrad Electronic

IP65

40 mm

1800 mm

35 mm

10 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.729,00^*

Excl. € 34,95 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1950 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 195

Artikelnummer:3760119

Leverbaar ma. 9 nov.

Conrad Electronic

IP65

40 mm

2009 mm

35 mm

10 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 4.015,00^*

Excl. € 34,95 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 32

Artikelnummer:3760108

Leverbaar ma. 9 nov.

Conrad Electronic

IP65/67

40 mm

380 mm

35 mm

10 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.055,00^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 450 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 45

Artikelnummer:3760109

Leverbaar ma. 9 nov.

Conrad Electronic

IP65

35 mm

459 mm

40 mm

10 m

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.319,00^*

Documenten en downloads

Datablad

Datablad 3760142 Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3760142 Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3

Omschrijving

De SH4-serie van Datsensing biedt een complete lijn aan type 4 veiligheidslichtgordijnen voor de oplossing van moderne automatiseringsuitdagingen. Het model SH4-30-1800-B-5 is als „basic”-variant ontworpen en biedt essentiële beveiligingsfuncties zoals automatische herstart en een eenvoudige uitlijning in een extreem compacte behuizing.
