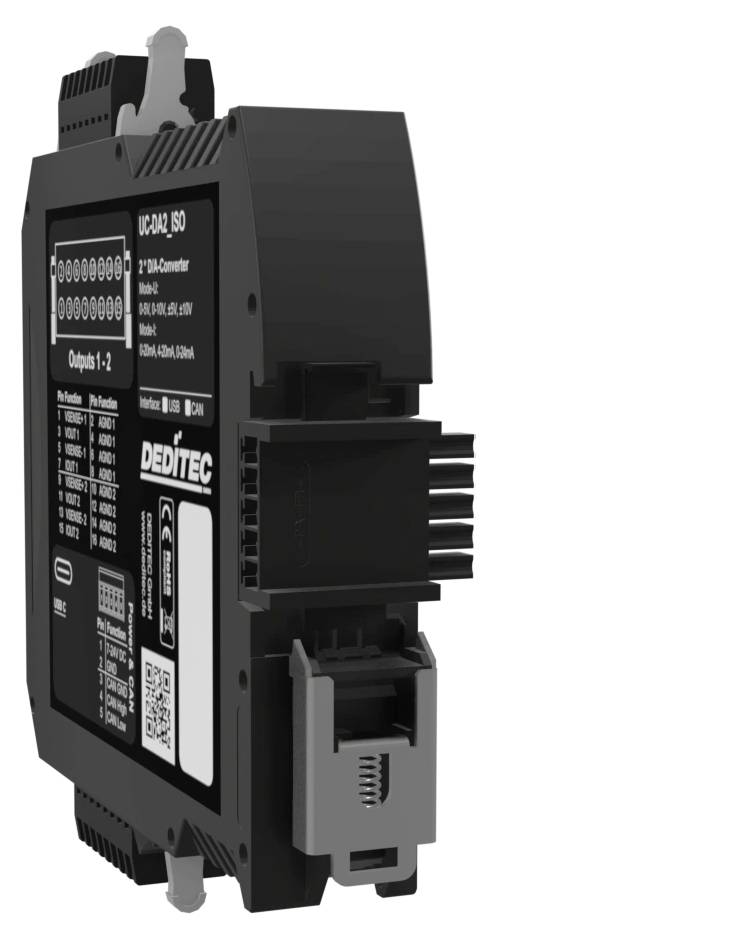

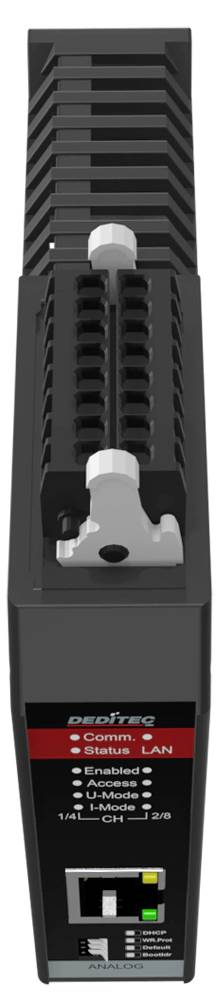

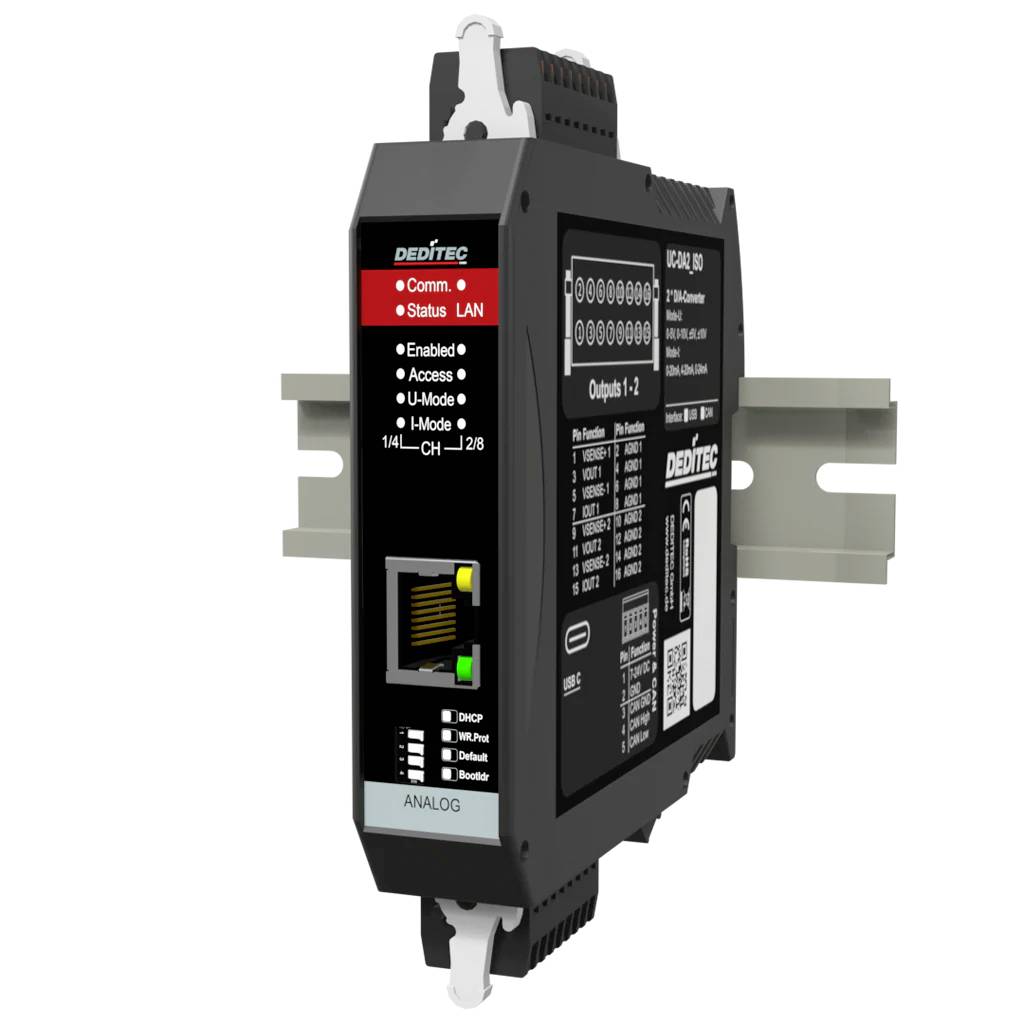

Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A-omvormer CAN, USB-C Aantal digitale uitgangen: 0 Aantal digitale ingan
Soortnaam
D/A-omvormer
Interfaces
CAN
USB-C
Aantal relaisuitgangen
0
Type
UC-CAN-E-DA2-16ISO
Voedingsspanning
24 V/DC
Datasheet (PDF)
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 541,32 / Stuk)
€ 541,32
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
UC-CAN 16-bits D/A omvormer - 2-kanaals CAN-bus-module met galvanische scheiding - met Ethernet-configuratieinterface
- Ethernet 10/100 Mbit/s
- Ondersteunde protocollen: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Aansturing: API voor Windows en Linux (DELIB-driverbibliotheek), Command Line interface, openbaar TCP-protocol, Modbus-TCP
- Gecodeerde Ethernet-communicatie mogelijk
- Open standaard- of Modbus TCP-protocol
- Webinterface en APP (smartphone en tablet)
- Verbinding via WiFi mogelijk
- WPS-functie
- CAN D/A omvormer voor analoge instelwaardectie via CAN-bus
- 2 D/A-kanalen met elk 16-bits resolutie
- SPANNINGSUITGANGEN: 0–5 V, 0–10 V / 0..10V, ±5 V, ±10 V.
- Stroomuitgangen: 0–20 mA, 4–20 mA, 0–24 mA
- Galvanische scheiding van de D/A-kanalen onderling tot max. 1000 V AC
- Galvanische scheiding voor de voedingsspanning tot max. 500 V AC
- CAN 2.0A / CAN 2.0B met bitsnelheden van 10 kbps tot 1 Mbit/s.
- Open CAN-protocol en auto-TX/RX-modus
- Omzettingstijd van de D/A-omzetter: 10–12 µs
- Voedingsspanning: + 12 V tot + 24 V DC
- Montage op DIN-rail 35 x 7,5 mm
- Twee analoge D/A-uitgangen voor nauwkeurige spannings- en stroomsignalen via CAN-bus
- 16-bits resolutie voor nauwkeurig getrapte instelwaarden
- Uitgangsbereiken voor gangbare industriële en standaardsignalen zoals 0–10 V en 4–20 mA
- Relatieve nauwkeurigheid: Min. -16 LSB / max. +16 LSB
- Temperatuurafwijking van de volledige schaal: ±1 ppm / °C.
- Omzettingstijd: 10–12 µs voor snelle D/A-uitvoer in besturings- en regeltoepassingen
- CAN-interface via 9-polige D-sub-bus
- Ondersteuning van CAN 2.0A en CAN 2.0B
- Galvanisch gescheiden CAN-interface tot 500 V.
- Open CAN-protocol voor integratie met bestaande CAN-bus-architecturen
- Auto-TX/RX-modus voor automatische verwerking van CAN-pakketten
Technische specificaties
- Galvanische scheiding: Tot 500 V (gescheiden tegen het systeem en onderling)
- Bijzonderheden: Ondersteunt M2M (machine-to-machine) en Event-Control voor autonome signaalverwerking.
- Soortnaam
D/A-omvormer
- Interfaces
CAN
USB-C
- Type
UC-CAN-E-DA2-16ISO
- Voedingsspanning
24 V/DC
- Voedingsspanning
7 V DC tot 24 V DC
- Hoogte
120 mm
111 mm
- Breedte
22.5 mm
- Modules max.
64
- Aantal analoge ingangen
0
- Aantal digitale ingangen
0
- Aantal digitale uitgangen
0
- Aantal relaisuitgangen
0
- Afm.
(l x b x h) 111 x 22.5 x 120 mm
- Controle-LED's
Ja
- Fabrikantnr.
UC-CAN-E-DA2-16ISO
- Montage
DIN-DIN-rail (draagrail 35 x 7,5 mm) met optionele T-bus/DIN-rail-verbinder voor buskoppeling
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A-omvormer CAN, USB-C Aantal digitale uitgangen: 0 Aantal digitale ingan
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A-omvormer CAN, USB-C Aantal digitale uitgangen: 0 Aantal digitale ingan
Omschrijving
De UC-CAN 16-bits D/A-omvormer is een 2-kanaals CAN-bus-module voor de nauwkeurige uitvoer van analoge instelwaarden in industrie-, automatiserings-, meet- en regeltechniek. Als CAN-D/A-omvormer zet de module CAN-communicatie om in analoge spannings- of stroomsignalen en levert deze twee galvanisch gescheiden D/A-uitgangen met 16-bits resolutie. Ondersteund worden 0–5 V, 0–10 V, ±5 V en ±10 V en 0–20 mA, 4–20 mA en 0–24 mA. De omzettingstijd van 10–12 µs maakt tijdkritische besturings- en regeltaken mogelijk, bijvoorbeeld voor actuatoren, kleppen, frequentieomvormers, testbanken en gedistribueerde CAN-systemen.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- I-mode
- u-mode
- M2M functionaliteit
- automatische CAN-RX/TX-modus
- RAW CAN
- J1939 protocol
- gratis configuratie en testsoftware
- Ethernet configuratie-interface
- voedingsspanning: +7 V tot +24 V DC
- insteekbare veerlijsten met vergrendelingsmechanisme
- montage op DIN-rail 35 mm x 7,5 mm
- bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
- geschikt voor typische industriële binnen- en schakelkastomgevingen
Omvang van de levering
- 5-polige connector
- 2x 16-polige connector
- Bedieningsgereedschap voor WAGO-connector
- DIN-rail verbinder
Systeemeisen
- Windows, Linux
