Digitus DS-55348 HDMI-extenderset HDMI, HDMI-ingang, HDMI-uitgang, SFP, USB, USB-A, USB-A 1.1, Aansluiting voor netvoedi
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
2 Stuk(s)
Aantal
Totaal (€ 359,50 / Stuk)
€ 359,50
excl. btw
Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Digitus HDMI-fiber KVM IP-extender set, 4K/60 Hz
Highlights & Details
- Groot bereik: AV-signaaloverdracht via glasvezelkabel - singlemode tot 40 km, multimode tot 300 m - point-to-point verbinding

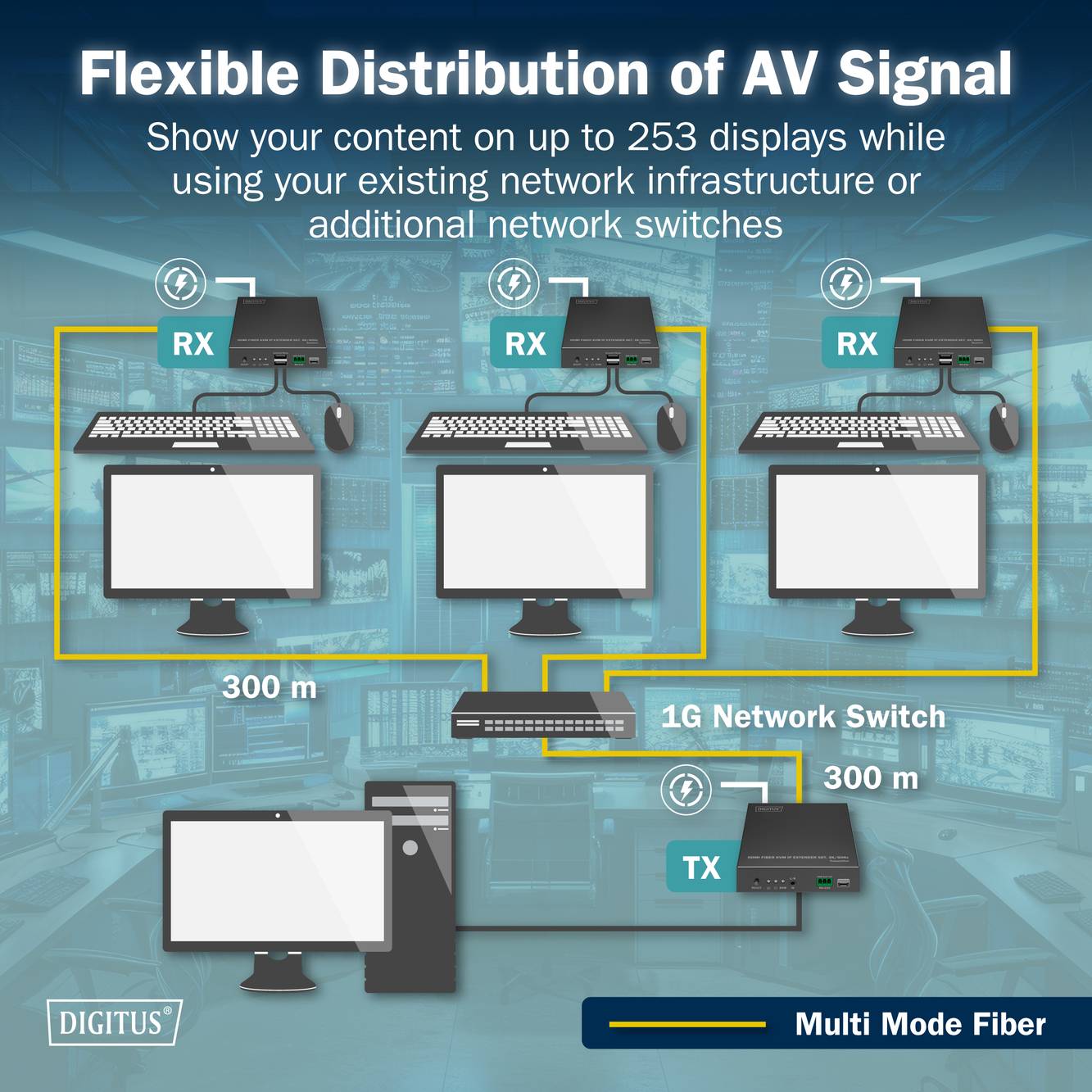

- Uitbreidbaar via IP: Ondersteunt maximaal 253 ontvangers (displays) - point-to-multipoint-verbinding

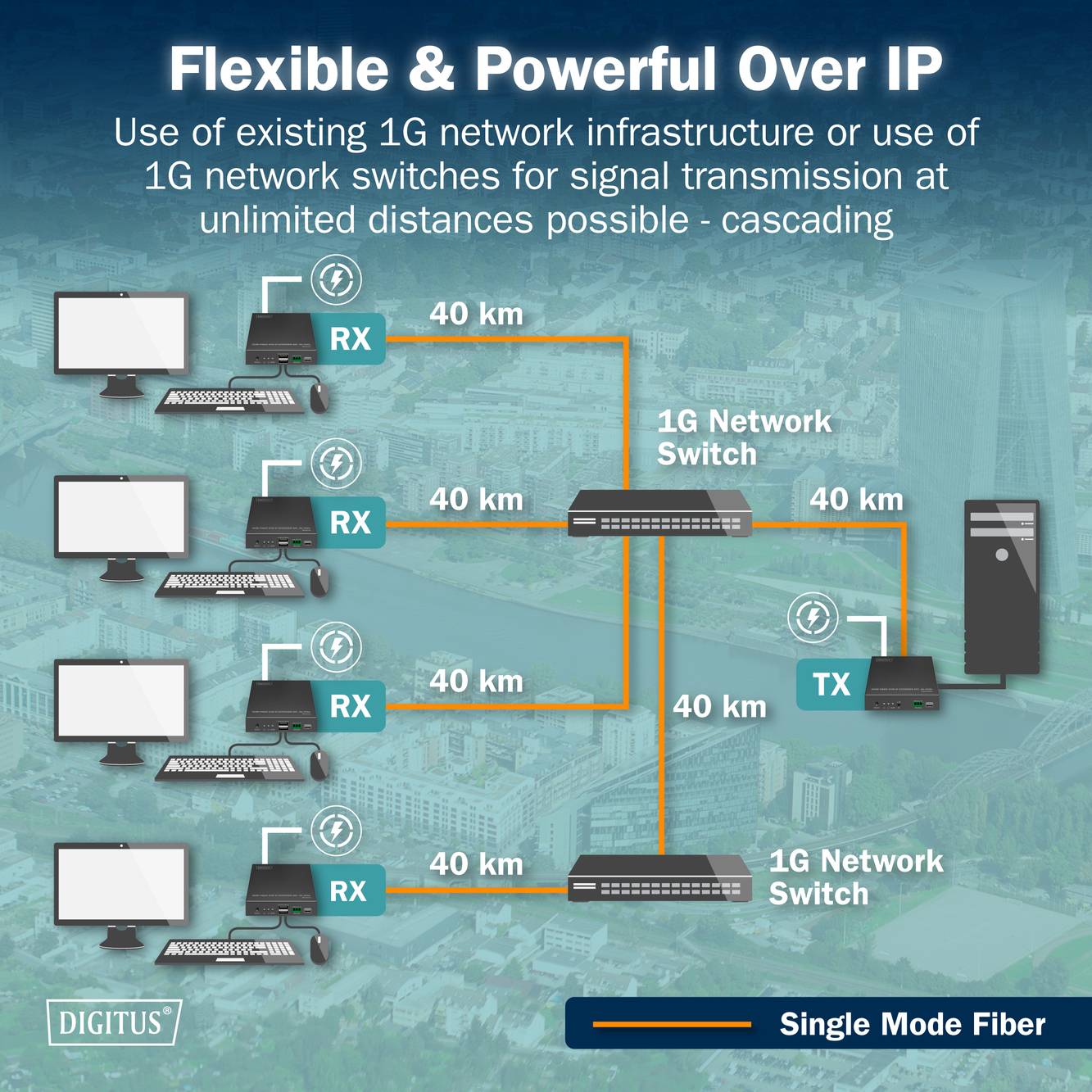

- Flexibel en krachtig via IP: Gebruik van bestaande 1G-netwerkinfrastructuur of gebruik van 1G netwerkswitches voor signaaloverdracht op onbeperkte afstand mogelijk - cascadeschakeling
- Uitbreidingsmogelijkheden: Extra ontvangers (RX) afzonderlijk verkrijgbaar (model: DS-55349)
- SFP-modules afzonderlijk verkrijgbaar (niet meegeleverd) - LC singlemode (SM): DN-81002, LC multimode (MM): DN-81000
- Brede compatibiliteit: Ondersteunt LC- & SC-SFP-modules en singlemode- en multimode-glasvezelkabels
- Uitstekende beeldkwaliteit: Overdracht in UHD van maximaal 4K/60Hz (3840x2160p) met lage latentie van 80-140 ms
- KVM-functie aan de kant van de ontvanger - aansluiting van muis en toetsenbord voor de besturing van de signaalbron
- Extra audio-uitvoer: 3,5 mm stereo-aansluiting voor een aparte geluidsoverdracht
- HDMI loop-out: Aansluiting van een lokale monitor op de zendunit (TX)
Technische specificaties
- Max. Resolutie: Ultra HD 4K/60Hz (3840×2160p)
- Max. Bereik: Singlemode (SM) tot 40 km, multimode (MM) tot 300 m.
- Max. Videobandbreedte: 18 Gbps
- Latentie: 80–140 ms
- Max. HDMI-kabellengte: 5 m.
- Ondersteunt: Maximaal 253 ontvangereenheden
- Bedrijfstemperatuur:-10 °C tot +50 °C
- Stroomverbruik: TX ca. 7,5 W, RX ca. 7,5 W.
- Afmetingen (1 eenheid): 10,6 × 10,3 × 2,6 cm.
- Gewicht: TX 307 g, RX 303 g
- Soortnaam
HDMI-extenderset
- Transmissie
Via glasvezelkabel
- Aansluitingen (ingang)
HDMI
HDMI-ingang
HDMI-uitgang
SFP
USB
USB-A
USB-A 1.1
Aansluiting voor netvoeding
RS232
Micro-USB
Meer tonen
- Aansluitingen (uitgang)
HDMI
HDMI-uitgang
SFP
USB
USB-A
USB-A 1.1
Aansluiting voor netvoeding
RS232
Micro-USB
Hoofdtelefoon (3.5 mm jackplug)
- Bijzonderheden
Geïntegreerde LED-weergave
- Resolutie (max.)
3840 x 2160 Pixel
- Reikwijdte (max.)
40000 m
- Kleur (specifiek)
Zwart
- Gewicht
1.22 kg
- Aantal uitgangen
1 x
- Aantal ingangen
1 x
- Ondersteunende monitors
1
- Stroomvoorziening
werkt op stekkernetvoeding
- Kabellengte
300 m
- Uitvoering (kabel)
Kabel
- Aansluiting A
HDMI-stekker
- Aansluiting B
HDMI-stekker
- Kabeltoepassing
Optische vezel
- Aansluittype
HDMI
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3462077 Digitus DS-55348 HDMI-extenderset HDMI, HDMI-ingang, HDMI-uitgang, SFP, USB, USB-A, USB-A 1.1, Aansluiting voor netvoedi
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3462077 Digitus DS-55348 HDMI-extenderset HDMI, HDMI-ingang, HDMI-uitgang, SFP, USB, USB-A, USB-A 1.1, Aansluiting voor netvoedi
Omschrijving
De HDMI Fiber KVM Extender set maakt een AV-signaaloverdracht met hoge resolutie in 4K/60Hz (3840x2160p) over grote afstanden mogelijk met behulp van glasvezelkabels. Daarbij worden zowel singlemode- (SM) als multimode- (MM) kabels ondersteund. In een point-to-point-verbinding kunnen signalen tot 40 km (single-mode) of 300 m (multimode) zonder verlies worden overgedragen. Bovendien maakt het apparaat een point-to-multipoint-verbinding mogelijk met de mogelijkheid om signalen over maximaal 253 ontvangers (displays) te verdelen. Dankzij de ondersteuning van 1G-netwerkswitches en het gebruik van de bestaande 1G-infrastructuur is een signaaloverdracht over onbeperkte afstanden mogelijk. Dit gebeurt door cascadeschakeling, waardoor het systeem flexibel kan worden uitgebreid. Voor projecten met veel displays is de Extender-set met andere ontvangers (RX) uitbreidbaar, waarbij extra ontvangereenheden apart verkrijgbaar zijn (model: DS-55349). Het systeem is compatibel met LC- en SC-SFP-modules, waarbij de bijpassende SFP-modules afzonderlijk verkrijgbaar zijn (LC singlemode (SM): DN-81002, LC multimode (MM): DN-81000). De mogelijkheid om zowel single-mode- als multimode-glasvezelkabels te gebruiken, garandeert een hoge flexibiliteit voor verschillende toepassingsgebieden. Een ander opvallend kenmerk van de extender is de KVM-functie aan de ontvangerzijde, die de aansluiting van muis en toetsenbord mogelijk maakt om de signaalbron direct te besturen. Bovendien is er een 3,5 mm stereo-aansluiting voor een aparte audio-uitvoer beschikbaar, om een optimale geluidsoverdracht te garanderen. Door deze uitgebreide functies is de HDMI Fiber KVM Extender set ideaal voor datacenters, conferentieruimten, Digital Signage, broadcast-omgevingen en industriële toepassingen, die een stabiele, verliesvrije en hoge resolutie AV-overdracht over grote afstanden vereisen.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Ondersteunt: HDMI 2.0
- ondersteunt: HDCP 2.2 / 1.4
- geschikt voor wandmontage
- bescherming tegen: kortsluiting, overspanning, ESD

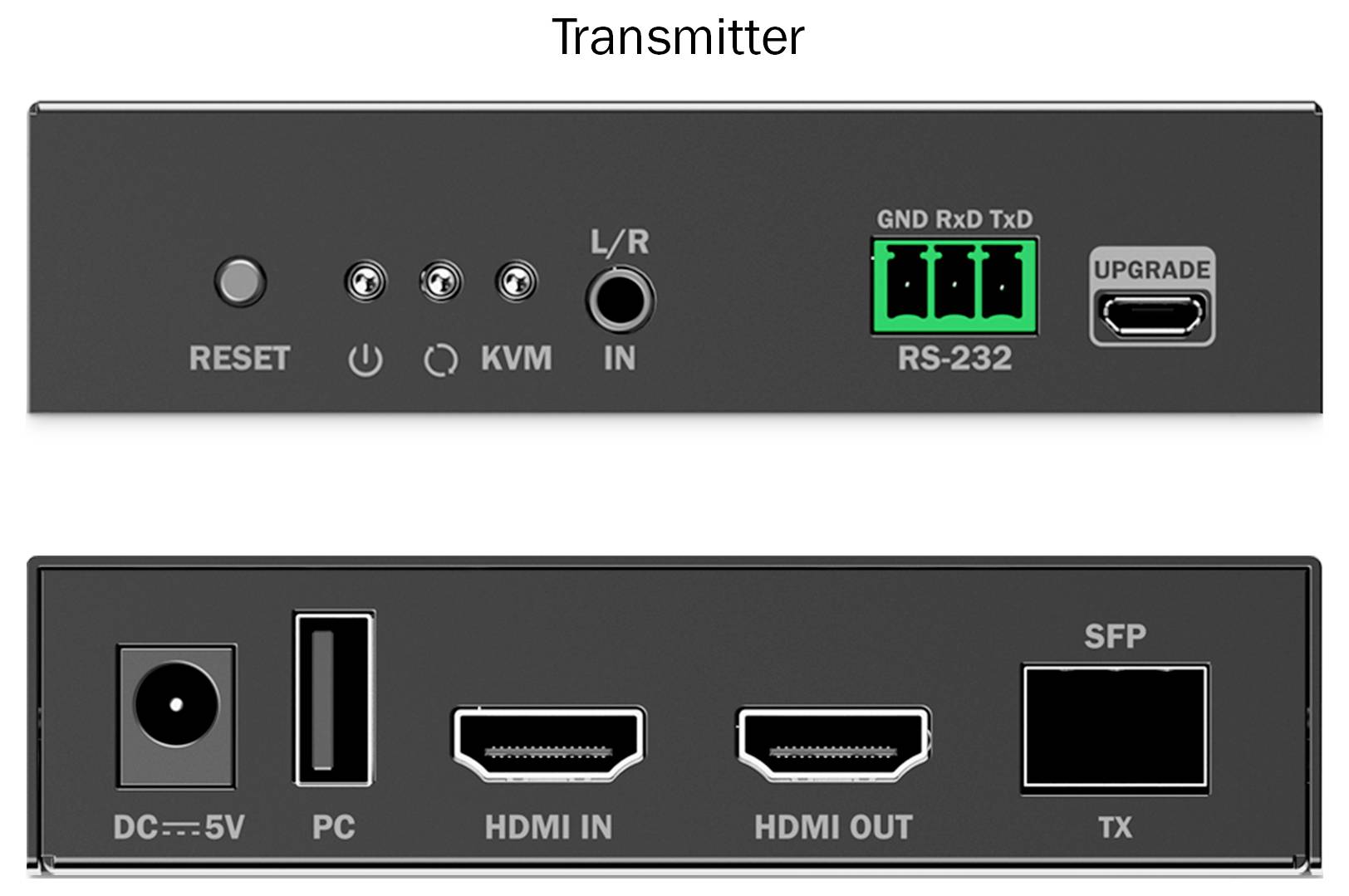

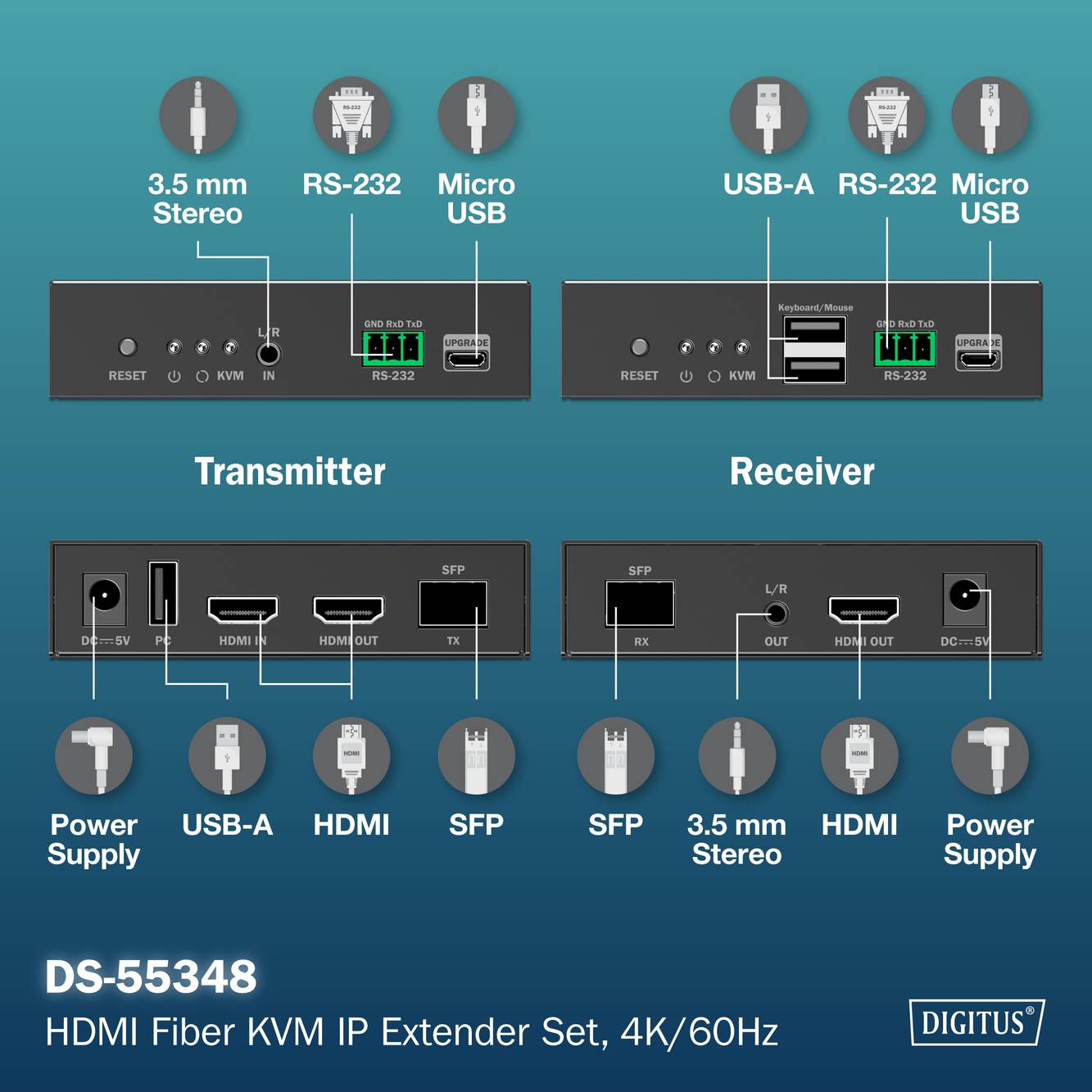

- aansluitingen zender (TX):
- 1 x HDMI-ingang (4K/60Hz) - signaalbron
- 1 x HDMI-uitgang (4K/60Hz) - lokaal display
- 1x SFP-uitgang (LC, SC) - SFP-module
- 1X USB-A (1.1) - SIGNAALBRON (PC)
- 1x netvoedingaansluiting (DC 5V/2A) - externe netvoeding
- 1× RS232 Pass through - apparaatbesturing
- 1x micro-USB - FW-updatepoort
- 1 x 3,5 mm stereo audio-ingang - aparte audio-ontkoppeling
- 1 x reset-toets
- 3 x status LED

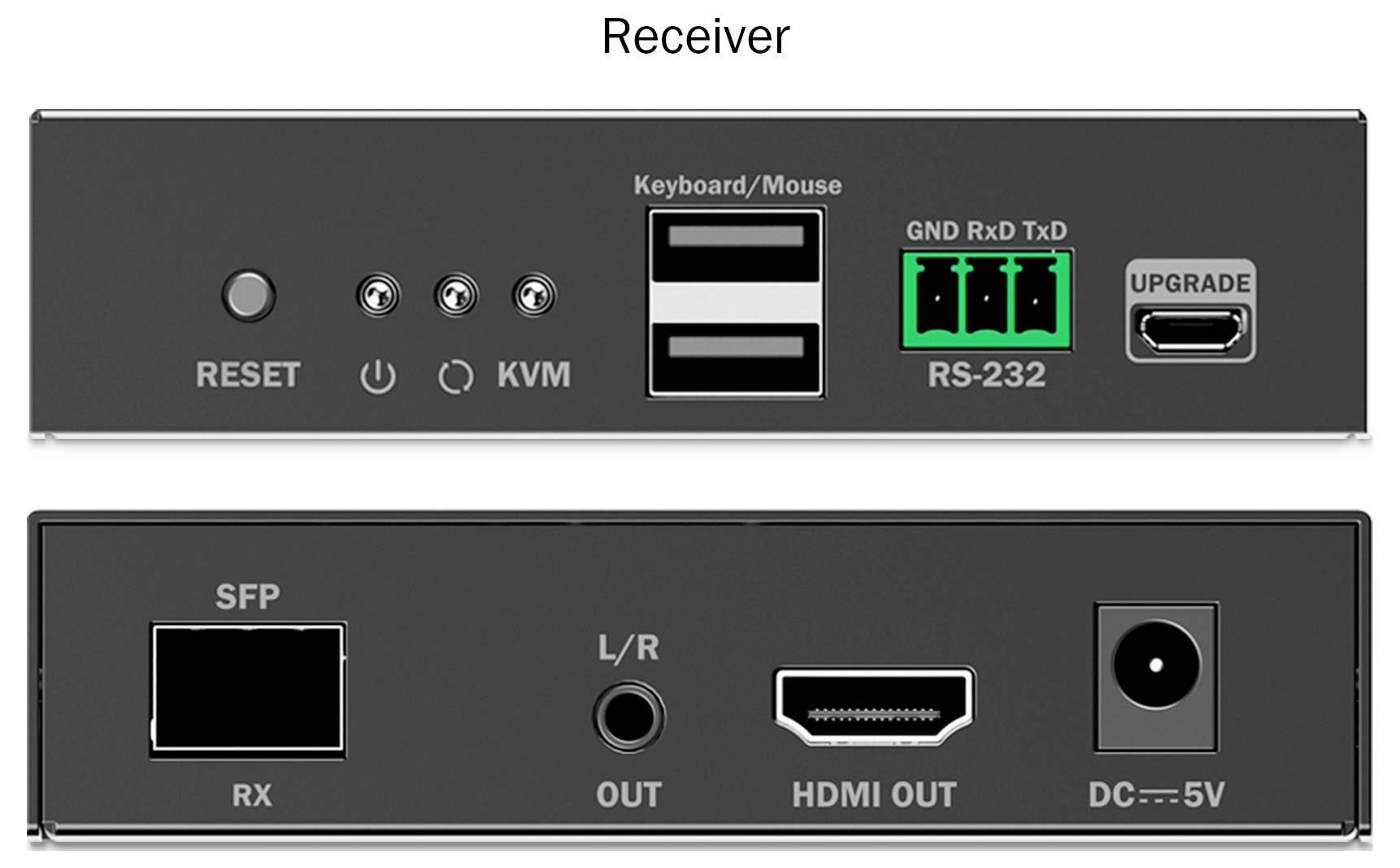

- aansluitingen ontvangereenheid (RX):
- 1 x HDMI-uitgang (4K/60 Hz) - display
- 1x SFP-ingang (LC, SC) - SFP-module
- 2x USB-A (1.1) - muis en toetsenbord
- 1x netvoedingaansluiting (DC 5V/2A) - externe netvoeding
- 1× RS232 Pass through - apparaatbesturing
- 1x micro-USB - FW-updatepoort
- 1 x 3,5 mm stereo audio-uitgang - aparte audio-uitvoer
- 1 x reset-toets
- 3 x status LED
- behuizing: metaal
- kleur: zwart
Omvang van de levering

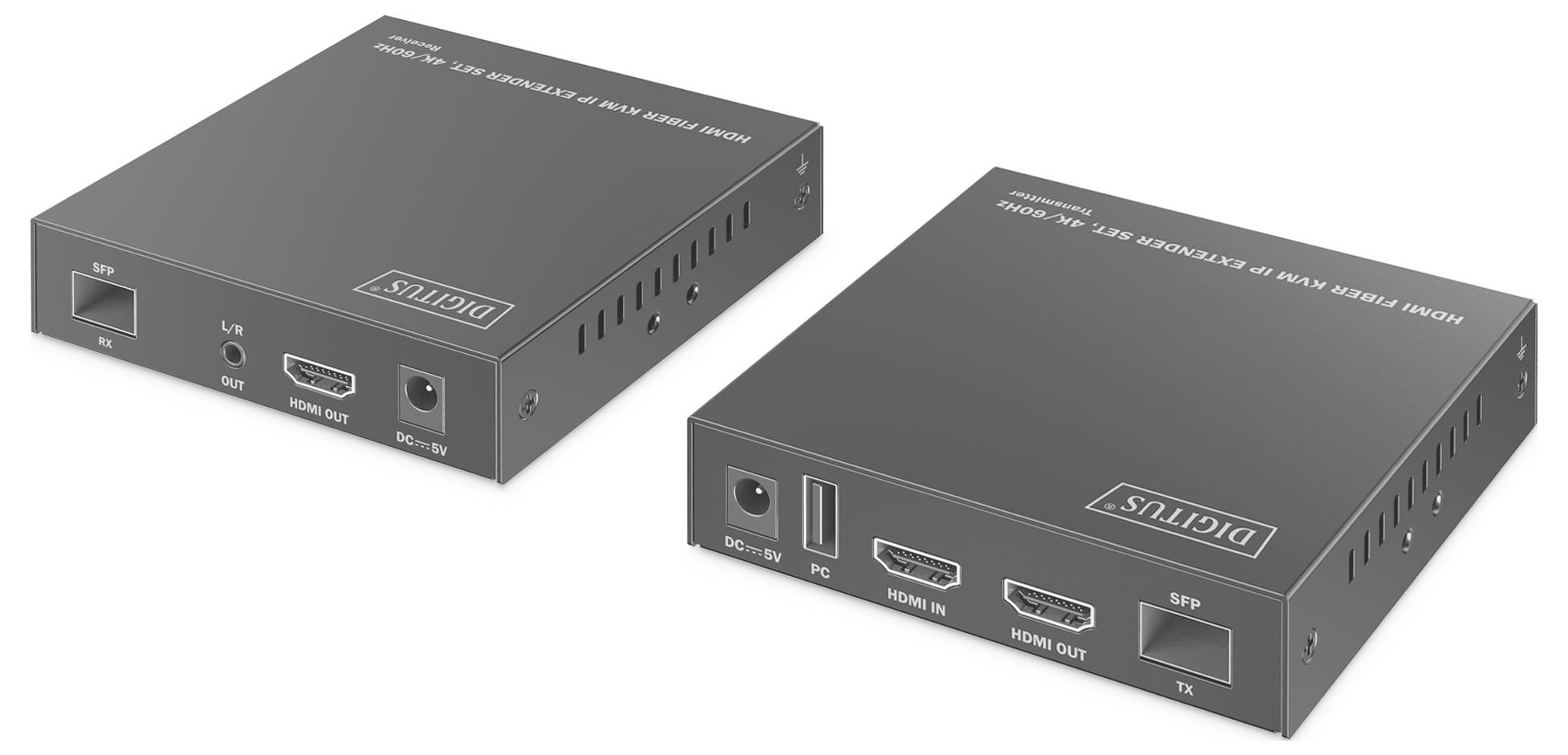

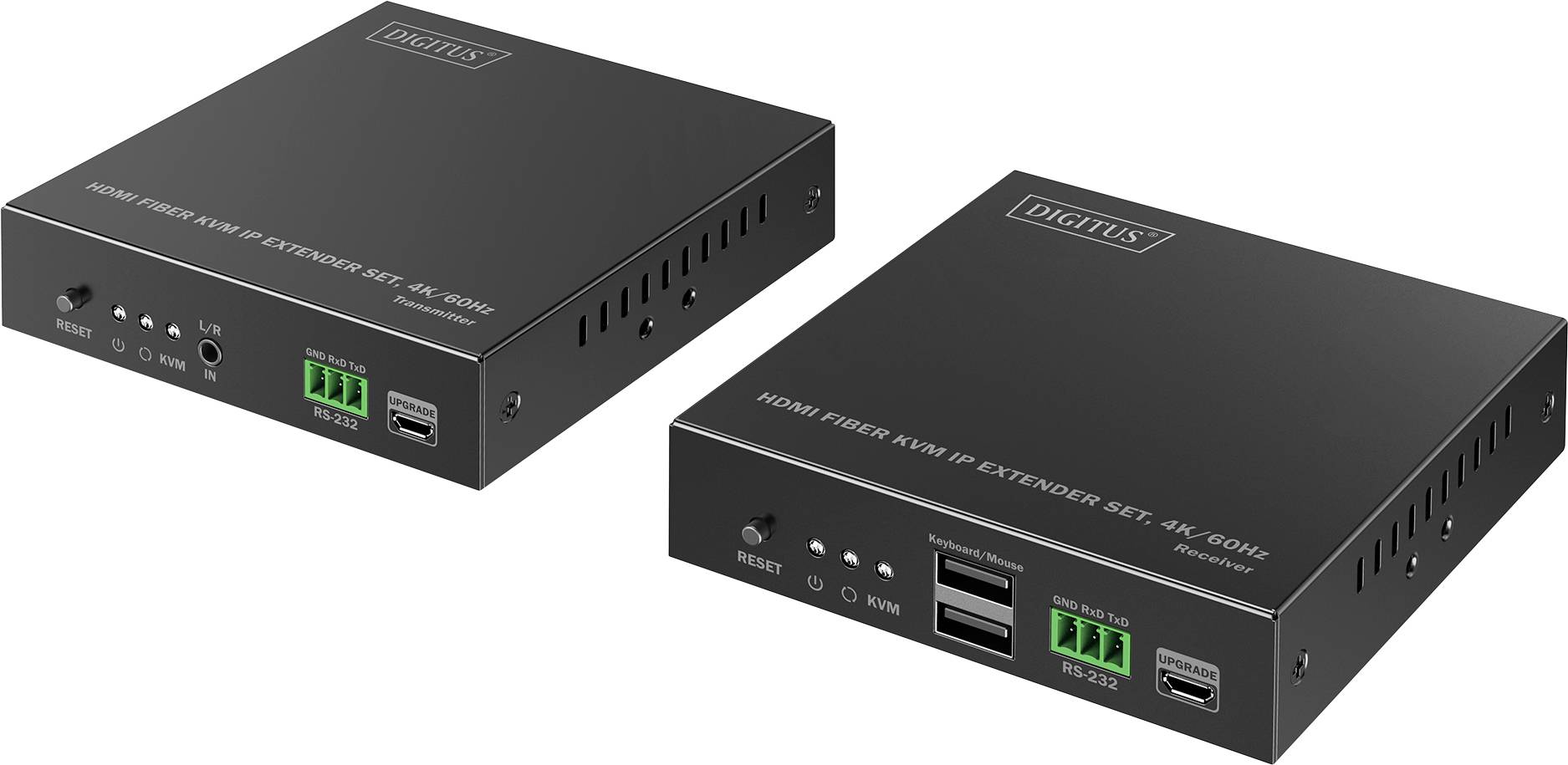

- 1x zendeenheid
- 1x ontvangereenheid
- 2x netvoeding, EU-stekker (DC 5V/2A, 1,2 m)
- 1x USB-kabel (1,2 m)
- 1x bevestigingsmateriaal wandmontage hoeken, schroeven)
- 2x RS232-terminal block
- 2x aardingsschroeven
- 1x gebruiksaanwijzing
Opmerkingen
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
