Diotec Transistor (BJT) - discreet BCP56-10 SOT-223 NPN

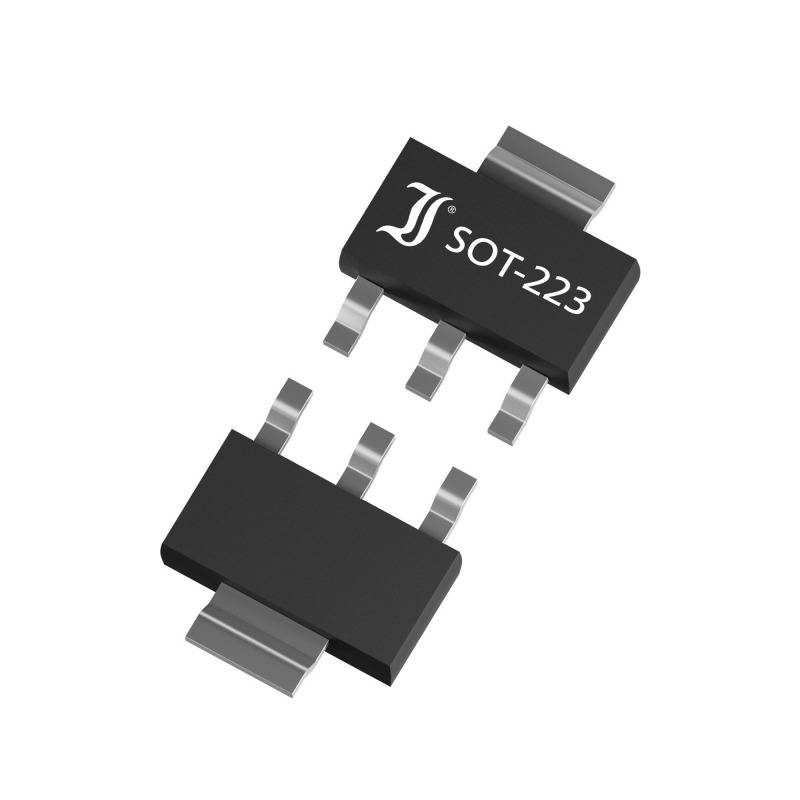

Een zwarte SOT-223 transistor met vier pins, waarbij op een van zijn zijden 'SOT-223' staat. Voornamelijk gebruikt voor elektronische schakelingen.
Afbeelding vergelijkbaar
Soortnaam
Transistor (BJT) - discreet
Behuizingssoort
SOT-223
Uitvoering
NPN
Collectorstroom I(C)
1000 mA
Collector-emitterspanning U(ceo)
80 V
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 9 nov.
3516 Stuk(s)
Aantal
Min.: 20
Totaal (€ 0,23 / Stuk)
€ 0,23
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Transistor (BJT) - discreet

Extra services en acties

Technische specificaties

  • Type: SMD behuizing: SOT-223 collector emitter spanning - VCEO: 80 V DC collectorstroom - IC: 1000 mA polariteit - pool: NPN sperlaag temperatuur - Tjmax: 150 °C verliesvermogen - Ptot: 2.000 W collector basis stroomverhouding - hfe: 63 VCE: 2 V IC: 150 mA collector verzadiging - VCEsat: 500 mV IC: 500 mA IB: 50 mA doorgangsfrequentie - ft: 100 MHz IC: 50 mA VCE: 10 V f: 100 MHz
Type

BCP56-10

Soortnaam

Transistor (BJT) - discreet

Behuizingssoort

SOT-223

Fabrikant

Diotec

Uitvoering

NPN

Collectorstroom I(C)

1000 mA

Collector-emitterspanning U(ceo)

80 V

VCE verzadiging (max.)

500 mV

Vermogen (max.) P(TOT)

2 W

DC stroomversterking (hFE)

63

Transitiefrequentie f(t)

100 MHz

Montagewijze

Oppervlakmontage

Conform RoHS

Ja

Inhoud

1 stuk(s)

Bedrijfstemperatuur (max.)

150 °C

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2809315 Diotec Transistor (BJT) - discreet BCP56-10 SOT-223 NPN

Omschrijving

Transistor: NPN; bipolaire; 80V; 1A; 2W; SOT223
Producent: DIOTEC SEMICONDUCTOR
Montage: SMD
Collector-emitterspanning: 80V
Vermogensdissipatie: 2W
Polarisatie: bipolaire
Stroom van collector in impuls: 0,2A
Type transistor: NPN
Versterking van transistor: 63...160
Soort verpakking: band, rol
Behuizing: SOT223
Frequentie: 100MHz
Stroom van de collector: 1A
