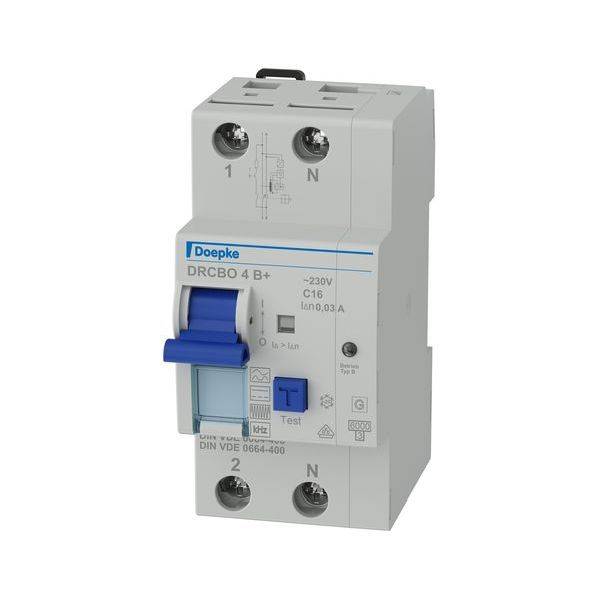

Doepke 09949324 Aardlekschakelaar/zekeringautomaat Aardlekschakelaar voor AC/DC

RCBO combineert foutstroom- en leidingbeveiligingsschakelaar in één apparaat (FI/LS-combinatie). Ze beschermen mensen tegen foutstromen en installaties tegen kortsluiting en overbelasting. DRCBO 4 heeft een nominale schakelvermogen van 6 kA. Ze bieden naast de geactiveerde weergave ook een labelvenster. Foutstroombeveiligingsschakelaar van het type B+ registreren gladde gelijkfoutstromen en alle andere foutstromen bij frequenties tot 20 kHz. De hiervoor benodigde bedrijfsspanning wordt uit de netspanning genomen. Daarbij is een correcte voeding gegarandeerd, als de spanning tussen de netgeleiders >= 50 V. Puls- en wisselfoutstromen worden onafhankelijk van de netspanning herkend. Schakelaars met de activeringskarakteristiek C zijn voor stroomcircuits met hoge inschakel- resp. Piekstromen geoptimaliseerd. Standaardschakelaars zijn ontworpen voor stroomcircuits met een nominale spanning van 230 V resp. 400 V en een nominale frequentie van 50 Hz. Eigenschappen: Allstroomgevoelig voor foutstromen met frequenties van 0 Hz (gladde gelijkstroom) tot 20 kHz; netspanningsonafhankelijke activering bij foutstromen van type A; geringe afmetingen voor alle meetstromen; schakelstandindicatie; afzonderlijke weergave van de activeringsfunctie; trekbeugelklemmen met een groot klemdoorsnede aan beide aansluitzijden; nulleider rechts; labelvenster; montage: Snelbevestiging op draagrail; inbouwpositie willekeurig; voeding bij voorkeur van boven; toepassingsgebieden: commerciële en industriële installaties met TT-, TN-S- en TN-C-S-systemen, waarin bedrijfsmiddelen van de vermogenselektronica zonder galvanische netscheiding worden gebruikt, zoals frequentieomvormers, schakelnetvoedingen, hoogfrequentieomvormers, fotovoltaïsche of UPS-installaties met trafoloses omvormers; RCBO van type B+ en type B met NK-karakteristieken moeten daar worden gebruikt. Waar de brandbeveiliging is voorgeschreven; aanwijzingen: Geschikt voor gebruik in 50 Hz-wisselstroomnetwerken; RCBO zijn op aanvraag ook voor andere frequenties verkrijgbaar; niet bedoeld voor gebruik in gelijkstroomnetwerken en aan de uitgangszijde van gestuurde elektrische bedrijfsmiddelen zoals frequentieomvormers.
