Name: Dold 0024300 EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.15 s - 30 h 2x
Brand: Dold
SKU: 2359215
Availability: BackOrder

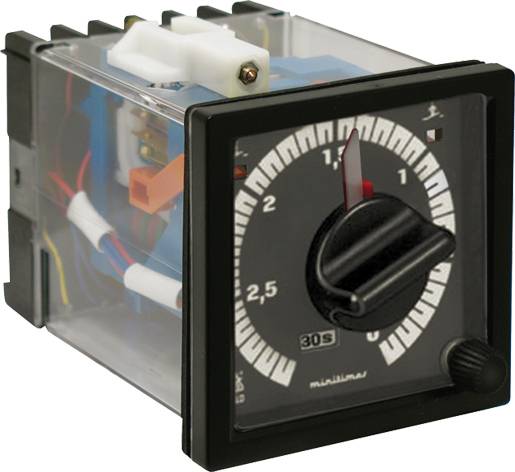

Een analoge timer in een transparente behuizing met draaiknop en wijzerplaat. Toont tijdsinterval in seconden van 0 tot 30.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Tijdrelais

Uitvoering

Monofunctioneel

Functies

Aanspreekvertraging en onmiddelijk schakelend

Voedingsspanning

230 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 30 nov.

Aantal

Stuk(s)

Totaal (€ 271,90 / Stuk)

€ 271,90

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Contactuitrusting: 1 NC vertraagd
1 NC-contact onvertraagd
1 NO-contact vertraagd
1 NO-contact onvertraagd
SCHAKELVERMOGEN: CONFORM AC 15: 3 A / AC 230 V IEC/EN 60947-5-1
Toegestane schakelfrequentie: 3000 schakelcycli / h.
Reactietijd van de contacten: < 35 ms
Terugvaltijd: < 60 ms
Frontoppervlak: 72 x 72 mm
Gewicht 320 g
Behuizing: Thermoplast met V0-gedrag conform UL-onderwerp 94

: Piece

Soortnaam: Tijdrelais

Type: EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Uitvoering: Monofunctioneel

Aansluiting: Schroefklem

Functies: Aanspreekvertraging en onmiddelijk schakelend

Voedingsspanning: 230 V

: 2x NC
2x NO

Contactmateriaal: AgNi

Schakelspanning (max.): 230 V/AC

Schakelstroom (max.): 4 A

Max. schakelvermogen: 690 VA

Tijdsduur (min.): 0.15 s

Tijdsduur (max.): 30 h

Tijdsinterval(len): 30 h

Min. temperatuur: -20 °C

Max. temperatuur: +55 °C

: IP20
IP40

Elektrische levensduur: Na AC 15 bij 3 A, AC 230 V: 1 x 10⁵ schakelsp. IEC/en 60947-5-1
conform AC 15 bij 1 A, AC 230 V: 5 x 10⁵ schakelsp. IEC/EN 60947-5-1

Mechanische levensduur: > 30 x 10⁶ schakelcycli of
15.000 uur

Breedte: 72 mm

Hoogte: 72 mm

Diepte: 128 mm

Afm.: (b x h x d) 72 x 72 x 128 mm

Inhoud: 1 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2359215 Dold 0024300 EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.15 s - 30 h 2x

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359215 Dold 0024300 EF7616.24 AC50/60HZ 230V 0,15S.-30H. Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.15 s - 30 h 2x

Omschrijving

Snelstart:
Voor korte tijden is de snelstart aanbevolen om de herhalingsnauwkeurigheid te verhogen. Hiervoor is de uitvoering AA 7616.32 nodig. De klemmen A1 - A2 blijven altijd aan de nominale spanning (synchroonmotor draait continu). Met gescheiden inschakelen van de nominale spanning op de klemmen B1 - B2 voor de koppelingsmagneet begint dan de tijdstroom.
Frequentieomschakeling:
De frequentieomschakeling 50 / 60 Hz vindt plaats aan de achterkant van het apparaat door het verschuiven van een wiel met een schroevendraaier. TIJDRELAIS AA 7616.__/100, EC 7616.__/100, EF 7616._/100,
EH 7616.__/100 met aansprekende vertraging, spanningsbestendig tegen nulspanning. De koppeling wordt bij het opwekken door een blokkering vergrendeld, zodat bij spanningsuitval de reeds verstreken tijd opgeslagen blijft, ook de ongeaarde contacten blijven in de werkstand staan. Na afloop van de ingestelde tijd wordt de blokkering opgeheven en worden de vertraagde contacten geactiveerd. Als na een onderbreking van de tijdstroom de ingestelde tijd weer van voren moet beginnen, dan moet de tijdinstelling in spanningsloze toestand tot aan de aanslag op 0 worden gedraaid en dan weer op de eerder ingestelde tijdwaarde worden gezet.

· Conform IEC/en 61 812-1
· Vertraging tot 60 uur
· 6 omschakelbare tijdbereiken, aan de voorzijde instelbaar
· Herhalingsnauwkeurigheid ≤ ± 0,5 % (≤ ± 1 % in bereik 3 en 6 s)
· Tijdsweergave
· Schakelstandindicatie (behalve bij EH 7616)
· Met direct contact
· EF 7616: Frontzijde straalwaterdicht, IP 65
· 72 mm breedte

De teksten voor dit artikel zijn automatisch vertaald.
