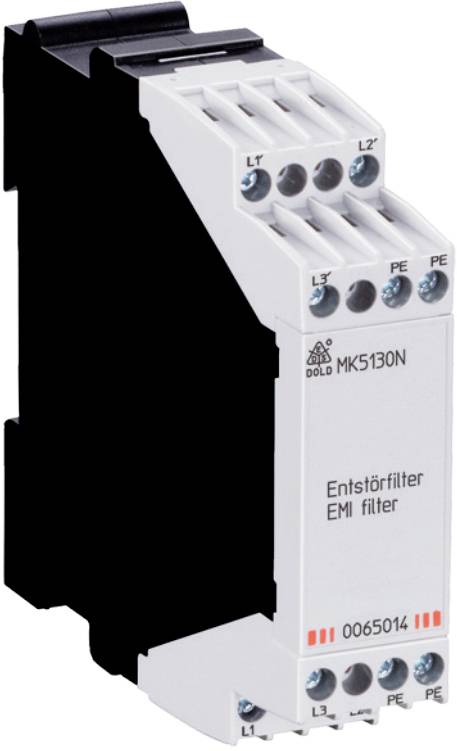

Dold 0065014 MK5130N Ontstoringsfilter (l x b x h) 97 x 22.5 x 90 mm 1 stuk(s) Piece

De steeds vaker in installaties gebruikte omvormers produceren op hun uitgang steile schakelflanken, die aanzienlijke EMC-storingen en hoogfrequente compensatiestromen op de aangesloten schakelcomponenten veroorzaken. De met de omvormer verbonden apparaten kunnen worden gestoord of eventueel onherstelbaar beschadigd. De HF-storingen kunnen naar andere installatieonderdelen, bijv. via de DC 24V-voeding, worden doorgegeven. Dit is bijvoorbeeld het geval bij meetrelais, waarvan de meetingang op de omvormer is aangesloten. De hulpspanning van het meetrelais is galvanisch van de meetingang gescheiden, maar via een niet te vermijden koppelcapaciteit in de interne netvoeding aan HF-zijde met de meetingang verbonden. Bij overeenkomstige frequenties kunnen compensatiestromen van de omvormer naar het hulpspanningsniveau tot meerdere ampère stromen. In het algemeen kunnen alle op de omvormer aangesloten bewakingsapparaten met aparte hulpspanning of met andere in- of uitgangen worden gestoord. Het is ook mogelijk dat de door de omvormer geproduceerde storingen naar andere installatieonderdelen worden doorgestuurd. De ontstoringsfilters MK 5130N / LG 5130 hebben in de filterpaden voor de 3 fasen (ingangen L1 / L2 / L3, uitgangen L1' / L2' / L3') telkens 4 in serie geschakelde smoorspoelen om een breedbandige ontstoring tot hoge frequenties te garanderen. Als de PE bovendien wordt aangesloten, is een Y-ontstoringscondensator tegen PE effectief en wordt de ontstoring nogmaals verbeterd („T-filter”). Door de MK 5130N / LG 5130 tussen omvormer en te ontstoring meetrelais / apparaat wordt de via de koppelcapaciteit stromende HF-stroom sterk verminderd, omdat de filterpaden een met de frequentie toenemende impedantie weergeven. Hierdoor worden storingen of zelfs vernieling van de aangesloten apparaten voorkomen.

· gebruik van meetrelais op omvormers en apparaten met hoogfrequente stoorspanningen
· ontstoring van schakeldelen en kleine verbruikers tot 50 mA per fase
· bij storingen door elektrisch gereedschap, Contactors en TL-lampen
· 3-fasige ontstoringsfilter voor meetrelais
· onderdrukking van de EMC-storingen van geleide stoorspanningen ·
breedbandige demping van de hoge frequenties
· voor nominale spanningen tot 3 AC 1000 V
· optioneel te gebruiken PE-aansluiting voor nog betere ontstoring
· bouwbreedte: 22,5 mm
