Dold BA9043 3AC50-400Hz 230/400V 0039676 Spanningscontrole relais Aantal relaisuitgangen: 2

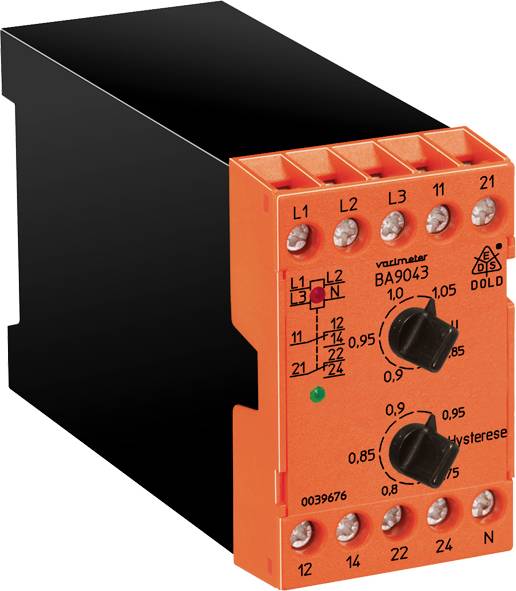

Een rode DOLD-spanningsbewakingsrelais met instelknoppen, LED-indicatoren en aansluitklemmen voor bewaking van elektrische systemen.
Afbeelding vergelijkbaar
Soortnaam
Spanningscontrole relais
Aantal relaisuitgangen
2
Voedingsspanning
230 V
400 V
Type
BA9043 3AC50-400Hz 230/400V
Meetingangen
Nennspannung UN 3/N AC 100/57 V; 220/127 V; 400/230 V 415/240 V; 440/254 V; 500/290 V 3/N AC 690/400 V 3 AC 100 V; 220 V; 400 V; 415 V. 440 V; 500 V 3 AC 690 V
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 30 nov.
Aantal
Totaal (€ 268,60 / Stuk)
€ 268,60
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

  • Hogere veiligheid in gebouwen

Technische specificaties

  • NOMINALE SPANNING UN 3/N AC 100/57 V; 220/127 V; 400/230 V.
  • 415/240 V; 440/254 V; 500/290 V.
  • 3/N AC 690/400 V.
  • 3 AC 100 V; 220 V; 400 V; 415 V, 440 V; 500 V 3 AC 690 V.
  • Overbelastbaarheid: 1,2 UN continu
  • Nominaal verbruik: AC 4 VA
  • Nominale frequentie: 50... 400 Hz
  • Frequentiebereik: ± 5 %
  • Temperatuurinvloed: < 0,05% / K
  • Aanspreekwaarde: 0,85... 1,05 UN, traploos instelbaar
  • Met bovenste draaiknop
  • Terugvalverhouding
  • (Hysterese) 0,75... 0,95 van de aanspreekwaarde
  • Schakelvertraging tM: Zie diagram schakelvertraging
  • Tijdvertraging tv: Traploos instelbaar van 0,5 - 10 s.
  • Contactuitrusting: 2 wisselcontacten
  • Thermische stroom Ith: 6 A; zie diagram continu-stroomgrenscurve
  • Schakelvermogen conform AC 15: NO-contact: 3 A / AC 230 V IEC/en 60947-5-1
  • NC: 1 A / AC 230 V IEC/EN 60947-5-1
  • CONFORM DC 13: NO: 1 A / DC 24 V IEC/EN 60947-5-1
  • NC: 1 A / DC 24 V IEC/EN 60947-5-1
  • Elektrische levensduur conform AC 15 bij 3 A, AC 230 V: 3 x 105 schakelsp. IEC/EN 60947-5-1
  • Kortsluitvastheid max. smeltzekering: 4 A GG / GL IEC/en 60947-5-1
  • Mechanische levensduur: > 30 x 106 schakelcycli
  • Temperatuurbereik bedrijf: - 20... + 60 °C
  • Opslag: - 25... + 60 °C
  • Kabelaansluiting: Schroefklemmen
Type

BA9043 3AC50-400Hz 230/400V

Soortnaam

Spanningscontrole relais

Aantal relaisuitgangen

2

Meetingangen

Nennspannung UN 3/N AC 100/57 V; 220/127 V; 400/230 V 415/240 V; 440/254 V; 500/290 V 3/N AC 690/400 V 3 AC 100 V; 220 V; 400 V; 415 V. 440 V; 500 V 3 AC 690 V

Voedingsspanning

230 V

400 V

Afm.

(b x h) 45 mm x 73 mm

Inbouwdiepte

132 mm

Gewicht

310 g

Breedte

45 mm

Hoogte

73 mm

UKCA

n.v.t.

Documenten en downloads

Datablad

Datablad 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 Spanningscontrole relais Aantal relaisuitgangen: 2

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 Spanningscontrole relais Aantal relaisuitgangen: 2

Omschrijving

· Spanningsbewaking van draaistroomnetten
· voor industrie- en spoorwegtoepassingen

· conform IEC/en 60255-1, IEC/en 60255-26, DIN VDE 0435-303
· 3-fasig
· voor nominale spanningen van 3/N AC 100 / 57 V tot 690 / 400 V
· rekenkundige meting van de gemiddelde waarde
· aanspreek- en terugvalwaarde instelbaar
· voor netwerken met of zonder nulleider
· ruststroomprincipe (uitgangsrelais in geval van storing niet geactiveerd)
· LED-indicatoren voor bedrijfsgereedheid en contactstand
· ongevoelig voor bovenas
· geschikt voor netwerken van 50... 400 Hz
45 mm breedte
