Name: Dold BG5933.22/61 DC24V Veiligheidsrelais Voedingsspanning (num): 24 V/AC 2x NO, 1x NC (b x h x d) 22.5 x 84 x 121 mm 1
Brand: Dold
SKU: 2359279
Availability: BackOrder

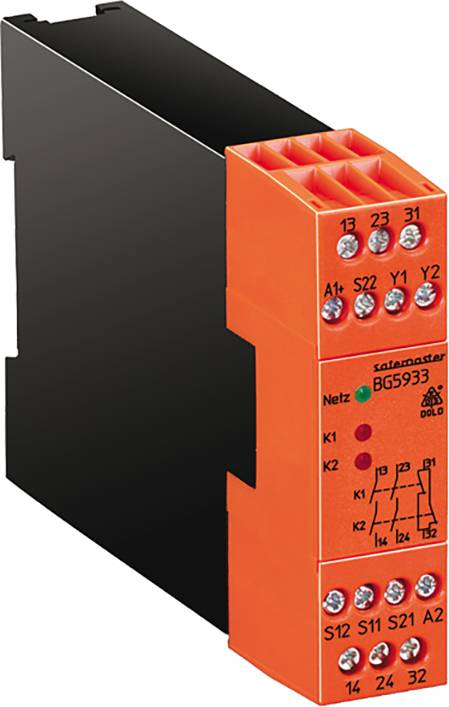

Oranje veiligheidsrelais met zwarte achterkant, model BG5933 van Dold, toont aansluitingen en stekerpunten voor schakelsystemen.

Afbeelding vergelijkbaar

Soortnaam

Veiligheidsrelais

Aansluiting

Klemschroeven

Voedingsspanning

24 V/AC

Type

BG5933.22/61 DC24V

Response-tijd

40 ms

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 30 nov.

Aantal

Stuk(s)

Totaal (€ 309,92 / Stuk)

€ 309,92

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Compacte, aansluitklare tweehandsschakeling
Kostenbesparing door het wegvallen van conventionele beveiligingsbesturingen
Bewaking van externe contactors voor de verveelvoudiging van contacten -versterking via terugvoerkring Y1 - Y2
Typekeuring schakeling conform de eisen van de beroepsvereniging

Technische specificaties

Spanningsbereik: AC 0,85 - 1,1 UN
bij 10% restrimpel: DC 0,9 - 1,1 UN
Nominaal verbruik: AC ± 4 VA DC ± 2,3 W
Nominale frequentie: 50/60 Hz
Vertragingstijd voor de
gelijkheidseis: max. 0,5 s
Hersteltijd: 1 s
Stuurcontacten: 2 x (1 NO-contact en 1 NC-contact)
Stroom via stuurcontacten
Bij DC 24 V:
NO: type. 50 mA
NC: type. 20 mA
Beveiliging van het apparaat: intern met PTC
Overspanningsbeveiliging: door MOV
Schakelvermogen
Conform AC 15: NO: 3 A / AC 230 V IEC/EN 60 947-5-1, NC: 1 A / AC 230 V IEC/EN 60 947-5-1
Conform DC 13: NO: 1 A / DC 24 V IEC/EN 60 947-5-1, NC: 1 A / DC 24 V IEC/EN 60 947-5-1
Conform DC 13: NO-contact: 4 A / DC 24 V bij 0,1 Hz, NC: 4 A / DC 24 V bij 0,1 Hz
Elektrische levensduur bij 5 A, AC 230 V cos φ = 1: 2 x 105 schakelcycli
Toegestane schakelfrequentie: max. 1800 schakelcycli / h
Kortsluitvast
Max. smeltzekering: 6 A gL IEC/EN 60 947-5-1
Automatische zekering: C 8 A
Mechanische levensduur: 10 x 106 schakelcycli

Soortnaam: Veiligheidsrelais

Type: BG5933.22/61 DC24V

Aansluiting: Klemschroeven

Voedingsspanning: 24 V/AC

Response-tijd: 40 ms

: 2x NO
1x NC

Schakelspanning (max.): 230 V/AC

Schakelstroom (max.): 5 A

Performance Level: PL e

Safety Integrity Level: SIL 3

Veiligheidscategorie: 4

: IP20
IP40

Bedrijfstemperatuur (min.): -15 °C

Bedrijfstemperatuur (max.): +55 °C

Diepte: 121 mm

Breedte: 22.5 mm

Hoogte: 84 mm

Afm.: (b x h x d) 22.5 x 84 x 121 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2359279 Dold BG5933.22/61 DC24V Veiligheidsrelais Voedingsspanning (num): 24 V/AC 2x NO, 1x NC (b x h x d) 22.5 x 84 x 121 mm 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359279 Dold BG5933.22/61 DC24V Veiligheidsrelais Voedingsspanning (num): 24 V/AC 2x NO, 1x NC (b x h x d) 22.5 x 84 x 121 mm 1

Omschrijving

De BG 5933 resp. BH 5933 dient voor het veiligheidsgericht vrijgeven en onderbreken van een veiligheidsstroomcircuit. Hij kan worden gebruikt voor de bescherming van personen en machines in toepassingen met tweehandsschakelaars bij persen van de metaalbewerking en bij andere werkmachines met gevaarlijke sluitbewegingen.

Komt overeen met:
- Performance Level (PL) e en categorie 4 conform EN ISO 13849-1
- SIL-grenswaarde (SIL CL) 3 · Conform IEC/EN 62061
- Safety Integrity Level (SIL) 3 · Conform IEC/EN 61508
- Veiligheidsniveau type III-C conform EN 574
- Veiligheidsregels voor tweehandsschakelingen op krachtaangedreven
- Persen van de metaalbewerking ZH 1-456
- Ingangen voor 2 schakelaars met 1 NC en 1 NO
- Uitgang: 2 NO-contacten, 1 NC-contact of
- 3 NO-contacten, 1 NC-contact
- Overspannings- en kortsluitbeveiliging
- Kabelaansluiting: ook 2 x 1,5 mm² draad met huls en kunststof kraag
- DIN 46 228-1/-2/-3/-4 of 2 x 2,5 mm² draad met huls DIN 46 228-1/-2/-3
