Dold LG5929.60/61 AC/DC24V 0064092 Uitbreidingsmodule Aantal relaisuitgangen: 6

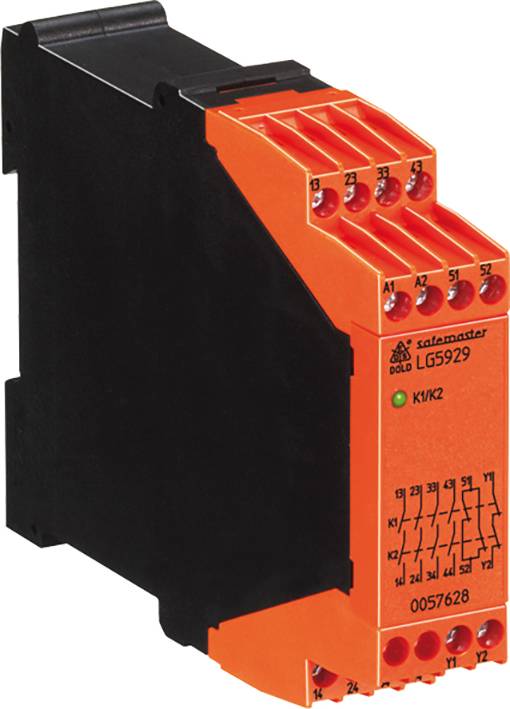

Een oranje-zwart elektronisch apparaat met aansluitingen en LED-indicatoren. Opdruk: 'LG5929' en schakelschema-symbool.
Afbeelding vergelijkbaar
Soortnaam
Uitbreidingsmodule
Aantal relaisuitgangen
6
Voedingsspanning
24 V/AC
24 V/DC
Type
LG5929.60/61 AC/DC24V
Afm.
(b x h) 22.5 mm x 90 mm
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 30 nov.
Aantal
Totaal (€ 190,07 / Stuk)
€ 190,07
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

  • Veilige contactuitbreiding

Technische specificaties

  • Contactuitrusting: 5 NO-contacten, 1 NC-contact voor terugvoercircuit
  • Reactietijd: Max. 20 ms
  • Terugvaltijd: Max. 35 ms
  • Contacttype: Relais, gedwongen geleid
  • Nominale uitgangsspanning: AC 250 V.
  • Thermische stroom Ith: Max. 8 A zie de grenscurve voor de som van de stroom
  • Schakelvermogen conform AC 15 NO-contact: 3 A / AC 230 V IEC/en 60947-5-1
  • NC: 2 A / AC 230 V IEC/EN 60947-5-1
  • CONFORM DC 13 NO: 2 A / DC 24 V IEC/EN 60947-5-1
  • NC: 2 A / DC 24 V IEC/EN 60947-5-1
  • Conform DC 13 NO-contact: 4 A / 24 V bij 0,1 Hz IEC/en 60947-5-1
  • NC: 4 A / 24 V bij 0,1 Hz IEC/en 60947-5-1
  • Elektrische levensduur conform AC 15 bij 2 A, AC 230 V: 105 schakelcycli IEC/en 60947-5-1
  • Toegestane schakelfrequentie: 1200 schakelcycli / h.
  • Kortsluitvastheid max. smeltzekering: 10 A GG / GL IEC/en 60947-5-1
  • Max. Zekeringautomaat: B 6 A
  • Mechanische levensduur: 20 x 106 schakelcycli
  • Temperatuurbereik bedrijf: - 25... + 55 °C
  • Opslag: - 25... 85 °C
Type

LG5929.60/61 AC/DC24V

Soortnaam

Uitbreidingsmodule

Aantal relaisuitgangen

6

Voedingsspanning

24 V/AC

24 V/DC

Afm.

(b x h) 22.5 mm x 90 mm

Inbouwdiepte

121 mm

Gewicht

205 g

Breedte

22.5 mm

Hoogte

90 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Uitbreidingsmodule Aantal relaisuitgangen: 6

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Uitbreidingsmodule Aantal relaisuitgangen: 6

Omschrijving

Als er meer veiligheidscircuits nodig zijn dan een veiligheidsmodule, wordt de uitbreidingsmodule LG 5929 gebruikt. Het dient voor een veilige en betrouwbare contactverveelvoudiging en versterking van veiligheidsmodules met bewaking van het retourcircuit. De uitbreidingsmodule heeft gedwongen geleide contacten en is met verschillende contactcombinaties leverbaar.

· voldoet in combinatie met een geschikt schakelapparaat
Performance Level (PL) e en categorie 4 conform en ISO 13849-1
SIL-grenswaarde (SIL CL) 3 · conform IEC/en 62061
Safety Integrity Level (SIL) 3 · conform IEC/en 61508
· conform en 50156-1 voor vuurinstallaties
· aansturing ook met veiligheidsgerichte halfgeleideruitgangen (BWS, noodstop, enz.) mogelijk
· redundante en gedwongen geleide contacten
· uitgang: Max. 5 NO-contacten of 4 NO-contacten / 1 NC-contact, 1 NC-contact voor terugvoercircuit
· voor 1- of 2-kanaals schakelingen
· weergave van de bedrijfsstatus
· Ladingsaansluiting: Ook 2 x 1,5 mm2 draad met huls en kunststof kraag, of 2 x 2,5 mm2 massief
· 22,5 mm breedte
