Name: Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Transmitters Aantal relaisuitgangen: 2
Brand: Dold
SKU: 2359211
Availability: BackOrder

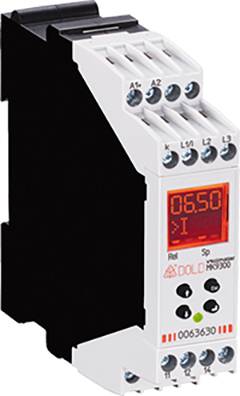

Een digitaal tijdrelais met rode LED-weergave toont '06,50'. Het heeft meerdere aansluitklemmen bovenaan en bedieningsknoppen onderaan.

Afbeelding vergelijkbaar

Soortnaam

Transmitters

Aantal relaisuitgangen

Voedingsspanning

24 V/DC

Type

MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Meetingangen

Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 30 nov.

Aantal

Stuk(s)

Totaal (€ 296,69 / Stuk)

€ 296,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale frequentie: 50 / 60 Hz
Frequentiebereik: 45... 400 Hz
Stroomverbruik: 50 mA
Spanningsmeetingang L1/L2/L3
Nominale spanning: 3 AC 400 V.
MEETBEREIK UM: 3 AC 24... 400 V
Nominale frequentie: 50 / 60 Hz
Frequentiebereik: 1... 400 Hz
Stroom-meetingang i / k
Nominale stroom: AC 12 A.
Meetbereik: AC 100 mA... 12 A
Overbelastbaarheid
Continu: 16 A.
Kortstondig < 10 s: Max. 25 A.
Overbelasting in het stroombereik wordt door
Snel knipperen van de LED weergegeven.
Nominale frequentie: 50 / 60 Hz
Frequentiebereik: 45... 400 Hz
Instelbereiken (absoluut, via toets en LCD-display)
Meetnauwkeurigheid bij nominale frequentie (in % van de instelwaarde): ± 4 %
Hysterese (in % van de instelwaarde): 0,2... 50% van de aanspreekwaarde
Reactietijd < : 350 ms (f > 10 Hz)
Instelbare reactietijd tv: 0... 10 s (in stappen van 0,1 s)
Instelbare aanloopvertraging ta : 0,2... 10 s (in stappen van 0,1 s)
Uitgangscircuit (rel1: 11/12/14; rel2: 21/22/24)
Contactuitrusting: 1 wisselcontact
Thermische stroom I th: 2 x 4 A.
Schakelvermogen conform AC 15 NO-contact: 3 A / AC 230 V IEC/en 60947-5-1
NC: 1 A / AC 230 V IEC/EN 60947-5-1
CONFORM DC 13 NO: 1 A / DC 24 V IEC/EN 60947-5-1
NC: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrische levensduur conform AC 15 bij 3 A, AC 230 V: 2 x 105 schakelcycli IEC/en 60947-5-1
Toegestane schakelfrequentie: 1800 / uur
Kortsluitvastheid max. smeltzekering: 4 A GG / GL IE
Mechanische levensduur: 30 x 106 schakelcycli

Type: MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Soortnaam: Transmitters

Aantal relaisuitgangen: 2

Meetingangen: Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Voedingsspanning: 24 V/DC

Afm.: (b x h) 22.5 mm x 90 mm

Inbouwdiepte: 99 mm

Gewicht: 140 g

Breedte: 22.5 mm

Hoogte: 90 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Transmitters Aantal relaisuitgangen: 2

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Transmitters Aantal relaisuitgangen: 2

Omschrijving

De universele meetrelais MK 9300N / MH 9300 van de VARIMETER PRO serie bewaken gelijktijdig maximaal 9 verschillende parameters, zoals over-, onder-, raamspanning, spanningssymmetrische spanning, Over-/onderstroom, cos phi, werkzaam, in- en blindvermogen, frequentie en fasevolgorde. De meting in driefasige en eenfasige netten is heel eenvoudig en zonder grote bedrading mogelijk. Dankzij de menustructuur zijn de multifunctionele meetrelais eenvoudig en intuïtief te bedienen. Het vroegtijdig herkennen van dreigende uitval en preventief onderhoud voorkomen kostbare schade en als gebruiker profiteert u van de bedrijfsveiligheid en de hoge beschikbaarheid van uw installatie.

· multifunctioneel meetrelais conform en 60255-1
· spanningsbewaking (1- en 3-fasig)
· stroombewaking
· frequentiebewaking
· fasehoek cos phi
· fasevolgorde, faseuitval, asymmetrie
· werkzaam, blind- en schijnbaar vermogen
· inschakelvertraging, reactievertraging
· instelbare hysterese 0,2... 50% van de aanspreekwaarde
· foutgeheugen
· LCD-display voor de Actuele meetwaarden
· relaisuitgang
· 1 wisselcontact
· relaisfunctie werk- / ruststroom omschakelbaar

De teksten voor dit artikel zijn automatisch vertaald.
