Name: Eaton M22-AK11 Contactelement 1x NC, 1x NO 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s)
Brand: Eaton
SKU: 1611251
Availability: InStock

Kunststof houder voor elektrische schakelaars met twee bevestigingsposities, gemarkeerd met 'NO 2' en 'NO 4' in verschillende kleuren.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 27 okt.

64 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 16,52 / Stuk)

€ 16,52

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Schakelspanning: AC-15: 230 V/6 A; 400 V/4 A; 500 V/2 A; DC-13: 24 V/3 A; 110 V/0,8 A; 220 V/0,3 A
Kabeldoorsnede: 0,5 - 1,5 mm²
Nominale isolatiespanning [Ui]: 500 V, bestand tegen nominale impulsspanning [Uimp]: 6000 V AC
Klimaatbestendigheid: vochtige warmte, constant conform IEC 60068-2-78 vochtige warmte, cyclisch conform IEC 60068-2-30
Omgevingstemperatuur: -25 tot +70 °C
Overspanningscategorie/verontreinigingsgraad: III/3
Uitvoering van de elektrische aansluiting: schroefaansluiting
Bedieningsfrequentie [schakelcycli/h]: ≦ 3600
Bedieningskracht: ≦ 510 N
Max. kortsluitbeveiligingstoestel: 10 A

Soortnaam: Contactelement

Aansluiting: Schroefklem

: 1x NC
1x NO

Schakelspanning: 230 V/AC
400 V/AC
500 V/AC
24 V/DC
110 V/DC
220 V/DC

Schakelstroom (max.): 6 A

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Breedte: 45 mm

Hoogte: 37.2 mm

Mechanische levensduur: 5 x 106 cycli

Elektrische levensduur: 1,2 x 10⁶ cycli

Montagewijze: Frontbevestiging

Inhoud: 1 stuk(s)

Afm.: (b x h) 45 mm x 37.2 mm

Type: M22-AK11

Kleur (specifiek): Meerdere kleuren

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Contactsoort

Schakelspanning

Eaton M22-AK11 Contactelement 1x NC, 1x NO 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s)

Artikelnummer:1611251

Leverbaar di. 27 okt.

64 Stuk(s)Conrad Electronic

Dit product

1x NC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,52^*

Eaton M22-AK01 Contactelement Met adapter 1x NC Contact element 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s) Piece

Artikelnummer:1611249

Leverbaar di. 27 okt.

44 Stuk(s)Conrad Electronic

1x NC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,91^*

Eaton M22-AK10 Contactelement 1x NO Contact element 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s) Piece

Artikelnummer:1611250

Leverbaar di. 27 okt.

99 Stuk(s)Conrad Electronic

1x NO

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,91^*

Eaton M22-CK01 Contactelement Voor frontbevestiging 1x NC Moment 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s) Piece

Artikelnummer:1611227

Leverbaar di. 27 okt.

183 Stuk(s)Conrad Electronic

1x NC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,43^*

Eaton M22-CK02 Contactelement Terugstelbaar 2x NC Moment 230 V/AC, 24 V/DC 1 stuk(s) Piece

Artikelnummer:1611221

Leverbaar di. 27 okt.

62 Stuk(s)Conrad Electronic

2x NC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

Eaton M22-CK10 Contactelement Voor frontbevestiging 1x NO Moment 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s) Piece

Artikelnummer:1611226

Leverbaar di. 27 okt.

206 Stuk(s)Conrad Electronic

1x NO

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,43^*

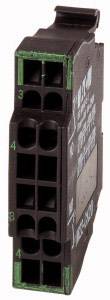

Eaton M22-CK20 Contactelement 2x NO Moment 230 V/AC, 24 V/DC 1 stuk(s)

Artikelnummer:1611220

Leverbaar di. 27 okt.

43 Stuk(s)Conrad Electronic

2x NO

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

Eaton M22-CKC01 Contactelement 1x NC Contact element 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s) Piece

Artikelnummer:1611228

Leverbaar di. 27 okt.

216 Stuk(s)Conrad Electronic

1x NC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,84^*

Eaton M22-FK01 Contactelement Plat 1x NC Moment 230 V/AC, 24 V/DC 1 stuk(s) Piece

Artikelnummer:1602210

Leverbaar di. 27 okt.

59 Stuk(s)Conrad Electronic

1x NC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,84^*

Eaton M22-FK10 Contactelement Plat 1x NO Moment 230 V/AC, 24 V/DC 1 stuk(s) Piece

Artikelnummer:1602227

Leverbaar di. 27 okt.

37 Stuk(s)Conrad Electronic

1x NO

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,84^*

Documenten en downloads

Datablad

Datablad 1611251 Eaton M22-AK11 Contactelement 1x NC, 1x NO 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1611251 Eaton M22-AK11 Contactelement 1x NC, 1x NO 230 V/AC, 400 V/AC, 500 V/AC, 24 V/DC, 110 V/DC, 220 V/DC 1 stuk(s)

Omschrijving

Contactelement; 22mm; RMQ-Titan; voor frontplaat; schroefklemmen
Producent: EATON ELECTRIC
Standaard schakelaar: 22mm
Werktemperatuur: -25...70°C
Belastbaarheid DC-contacten @R: 3A / 24V DC
Belastbaarheid AC-contacten @R: 6A / 230V AC
Toepassing - serie/fabrikant: RMQ-Titan
Type accessoires voor schakelaars: contactelement
Contactconfiguratie: NC + NO
Uitgang: schroefklemmen
Samenstelling van de set: M22-A, M22-K10, M22-K01
Montage: voor frontplaat
